NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-145
8

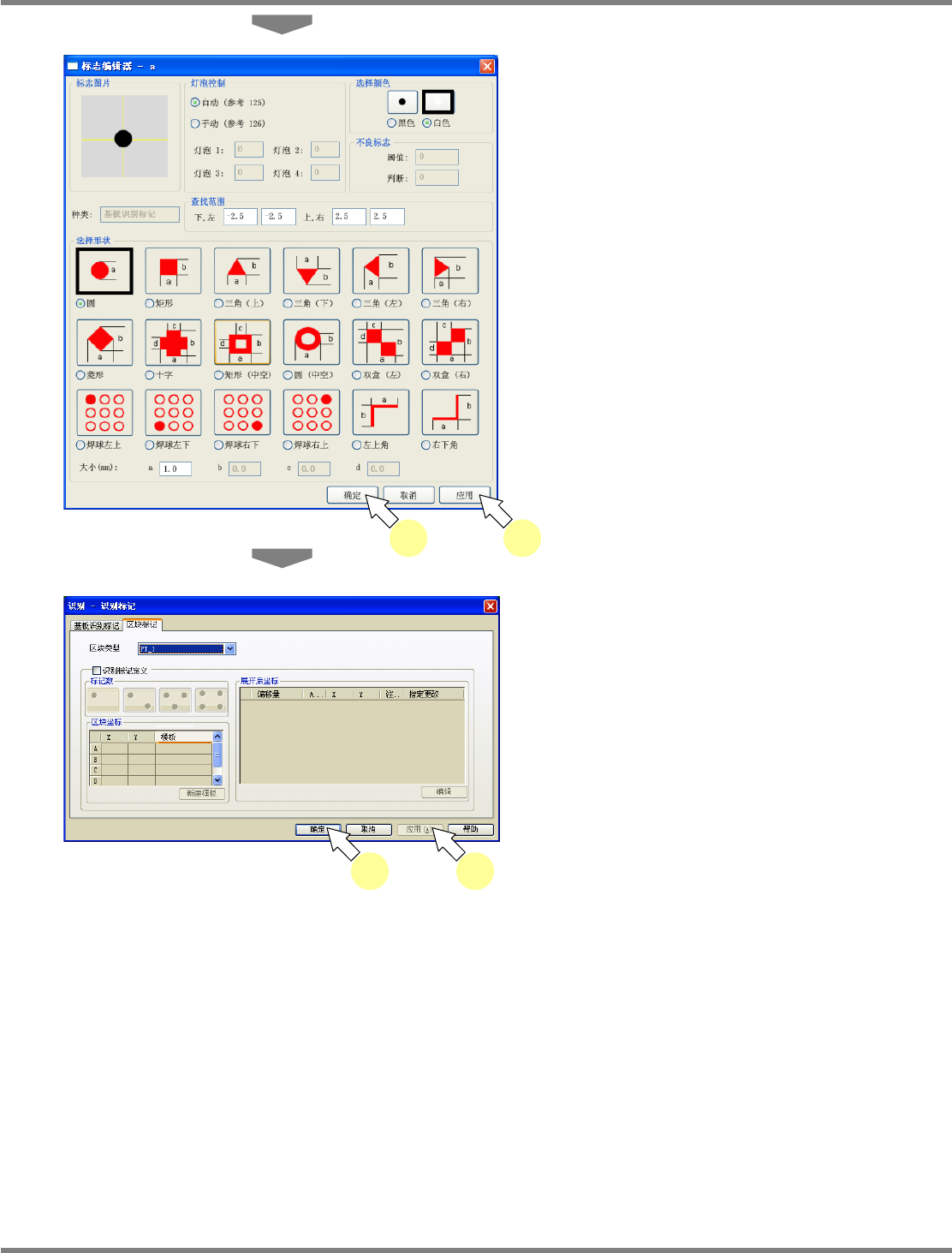

对要编辑的地方进行必要的设定，点击
[
应用
]
。
9
点击
[
确定
]
。
•
关闭
<
标志编辑器
>
画面。
10
点击
[
应用
]
。
11
点击
[
确定
]
。
•
关闭
<
识别
–
识别标记
>
画面。
•
在
PCB
编辑器上反映出图形识别标记的变更。
Project050701S-01C04
9 8
Project050802S-39C00
11 10
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-146 EJS9AC-MB-05P-00
③ 图形识别标记的删除
1
选择菜单栏的
[
识别
]
→
[
识别标记
]
，或
者双击图形识别标记。
•
显示出
<
识别
–
识别标记
>
画面。
2
选择
[
区块标记
]
标签。
•
双击图形识别标记，自动显示出
[
区块标记
]
标
签。
3
选择删除图形识别标记的图形类型。
4
将
‘
识别标记定义
’
栏中打的勾子去掉。
5
点击
[
应用
]
。
6
点击
[
确定
]
。
•
关闭
<
识别
–
识别标记
>
画面。
•
在
PCB
编辑器上删除图形识别标记。
Project050802S-40C02
1
Project050802S-41C00
2
Project050802S-42C00
3
6
4
5
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-147
代表不良标记
设定项目
项目
说明
‘
不良标记定义
’
使用代表不良标记时，打勾。
‘X’
设定代表不良标记的
X
坐标。
‘Y’
设定代表不良标记的
Y
坐标。
‘
注释
’
输入关于代表不良标记的说明。
‘
模板
’
使用于本图形标记的模板标记。可以选择在
‘5.7
标记的设定
’
中编制
的模板标记。在拉下菜单里显示可参照的模板标记。
按钮
按钮
说明
[
新建模板
]
显示新建模板标记的编制画面。
[
编辑
]
显示选择中的代表不良标记的编辑画面。
Project050802S-43C00
