NPM-DGS 程序手册 10.4 生产数据的编辑 EJS9AC-MB-10P-00 Page 10-33 1 选择元件后，在元件上右击。 2 选择 [ 编辑贴装 XXXX] 。 • 显示出 < 坐标点修改 > 画面。 3 在需要调整的项目上打勾， 输入调整量 后，点击 [OK] 。 LWS100205S-02C 02 1 2 LWS100205S-03C 02 3
NPM-DGS
程序手册
10.4
生产数据的编辑
Page 10-32 EJS9AC-MB-10P-00
② 基板形象显示部
用图形显示所选择的
PCB
、机器的实装点。
将光标对准基板形象上的元件，则会显示该实装点的详细信息。
右击菜单
项目
说明
[
隐藏贴装点
]
隐藏所选择的元件。
‘7.6.6
隐藏贴装点
’
[
显示贴装点
]
重新显示隐藏的元件。
‘5.8.4
实装点的编辑
’
[ PCB
编辑
]
打开
PCB
编辑器后，编辑基板。能够进行添加和删除元件、贴装
点等操作。
‘5.8 PCB
编辑
’
→
‘ PCB
编辑器
’
[
编辑元件
]
显示元件编辑器画面。
‘6.5.3
编辑元件
’
[
编辑贴装
]
编辑实装点的坐标。
[
元件不为分配对象
]
从分配对象中取消所选择的元件。
[
封装旋转
]
配合封装而旋转元件数据。
‘9.4.2
供料器装配画面
’
→
‘
旋转封装
’
[
为编辑货盘数据
]
编辑托盘板数据。
‘7.3
供料器装配画面
’
→
‘
托盘板数据的编辑
’
[
跳过元件
]
跳过所选的元件。
[
跳过图形
]
跳过所选择的图形。
[
跳过实装点
]
跳过所选择的实装点。
[
贴装头检查跳过
]
跳过所选元件的检查。
‘7.6.2
跳过元件的检查
’
[
贴装点点胶跳过
]
跳过所选元件的点胶。
‘7.6.3
跳跃元件的点胶
’
[
复制部品名
]
将所选择元件名称复制到剪贴板上。
‘7.6.5
在基板画面上复制元件名称
’
左单击
在扩大显示基板的状态下，左单击基板上的
后等候片刻，光标会转为
。在这个状态
下移动光标，相应地基板图也会移动。
(
‘7.6.
基板画面
’
→
‘
左单击
’ )
在基板画面上可操作的功能如下
项目
说明
元件的搜索
‘9.4.5
基板画面
’
→
‘
基板画面上的元件搜索和替换
’
NPM-DGS
程序手册
10.4
生产数据的编辑
EJS9AC-MB-10P-00 Page 10-33
1
选择元件后，在元件上右击。
2
选择
[
编辑贴装
XXXX]
。
•
显示出
<
坐标点修改
>
画面。
3
在需要调整的项目上打勾，输入调整量
后，点击
[OK]
。
LWS100205S-02C02
1
2
LWS100205S-03C02
3
NPM-DGS
程序手册
10.4
生产数据的编辑
Page 10-34 EJS9AC-MB-10P-00
10.4.6
各种设定
打开工作栏的
‘
设定
’
，进行优化所需的各种设定。
基板生产枚数的设定
↓
设定优化程序选项
↓
为元件设定最大料盘的设定
↓
机器动作选项的设定
↓
仓库
(
供料器、吸嘴的资源数
)
的设定
∗
详细内容，请参照“
7.11
各种设定”。
10.4.7
模拟

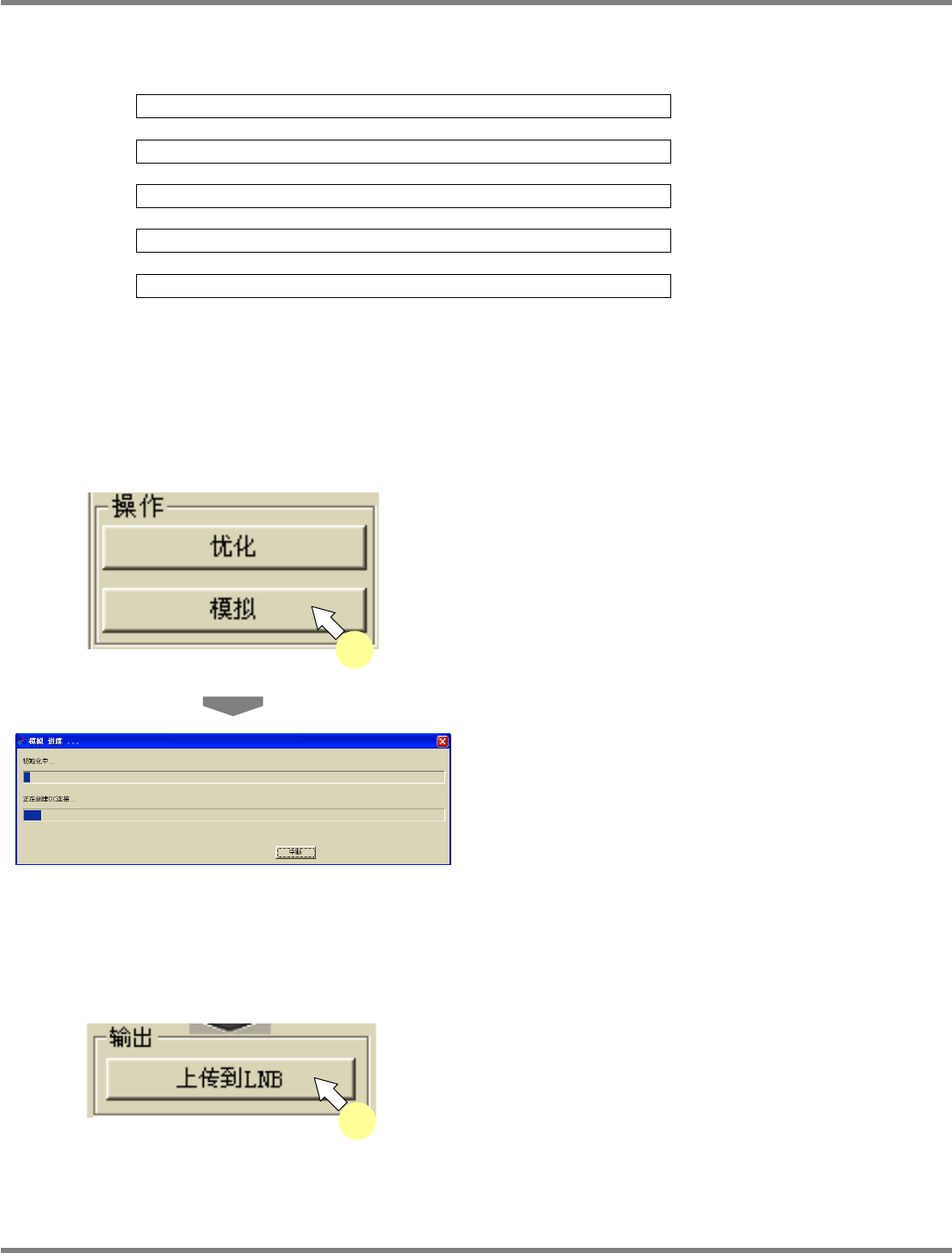

使用现在的供料器配置及吸嘴配置进行模拟。
1
在项目栏的
‘
动作
’
的
‘
操作
’
中选择
[
模
拟
]
，或者在菜单栏中选择
[
操作
]
→
[
模
拟
]
。
•
将会显示模拟的进度画面。
•
正常结束时将切换到供料器配置画面，显示结
果。发生错误时，将在事件日志画面显示错误
内容。
10.4.8
上传到
LNB
1
在项目栏的
‘
输出
‘
中选择
[
上传到
LNB]
。
•
变更的生产数据被上传到
LNB
。
LWS100206S-02C00
LWS100206S-01C00
1
LWS100207S-01C00
1
