NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-182 EJS9AC-MB-05P-00 未定义元件一览表 1 选择菜单栏的 [ 查看 ] → [ 未定义的元件 列表 ] 。 • 显示出 < 未定义元件的列表 > 画面。 2 点击 [ 导出列表 ] 。 • 显示出 < 另存为 > 画面。 3 选择要导出的地点。 4 输入 ‘ 文件名 ’ 。 5 点击 [ 保存 ] 。 • 关闭 < 另存为…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-181

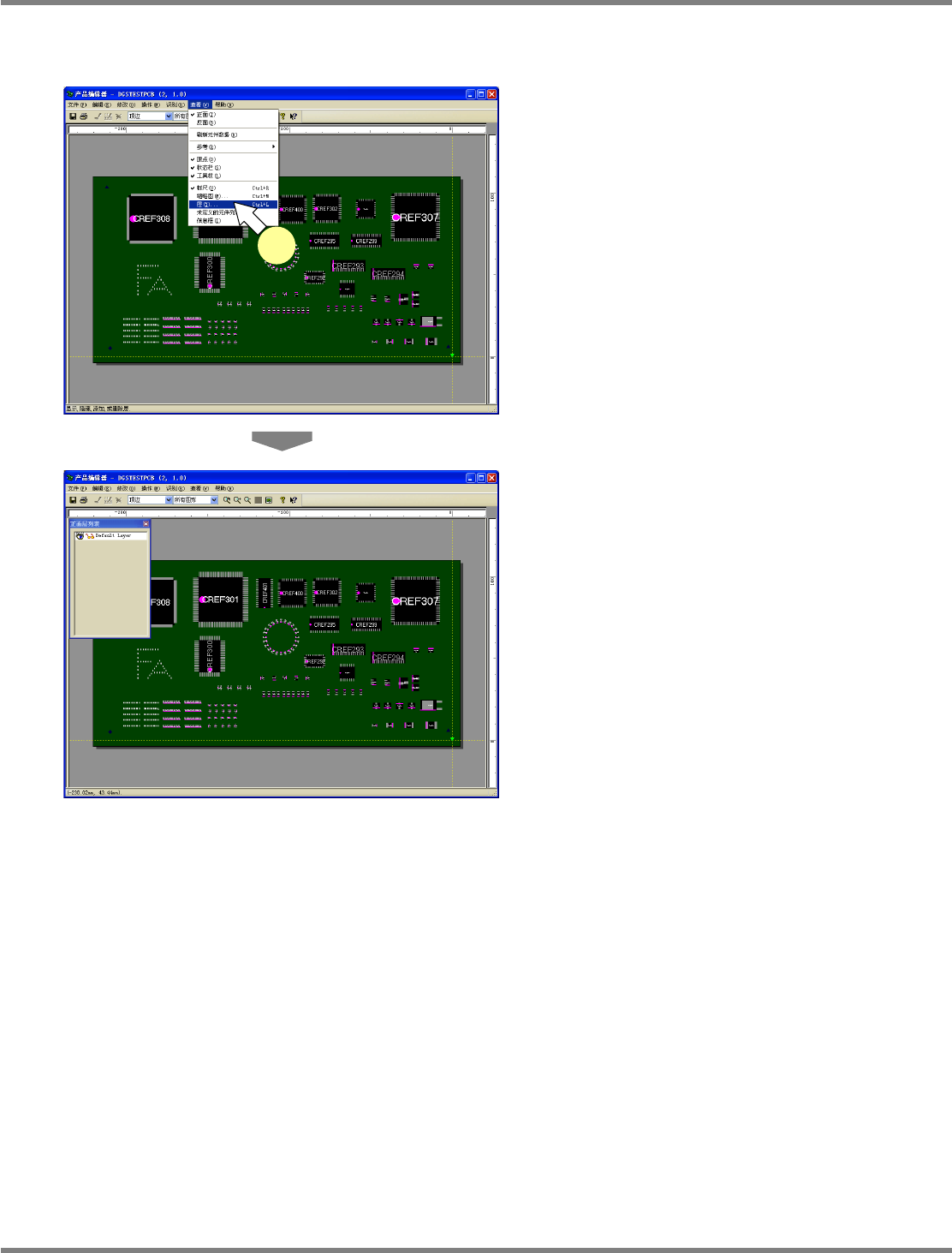

层次的显示
1
选择菜单栏的
[
查看
]
→
[
层
]
。
•
显示出层次画面。
Project050802S-110C00
1
Project050802S-111C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-182 EJS9AC-MB-05P-00

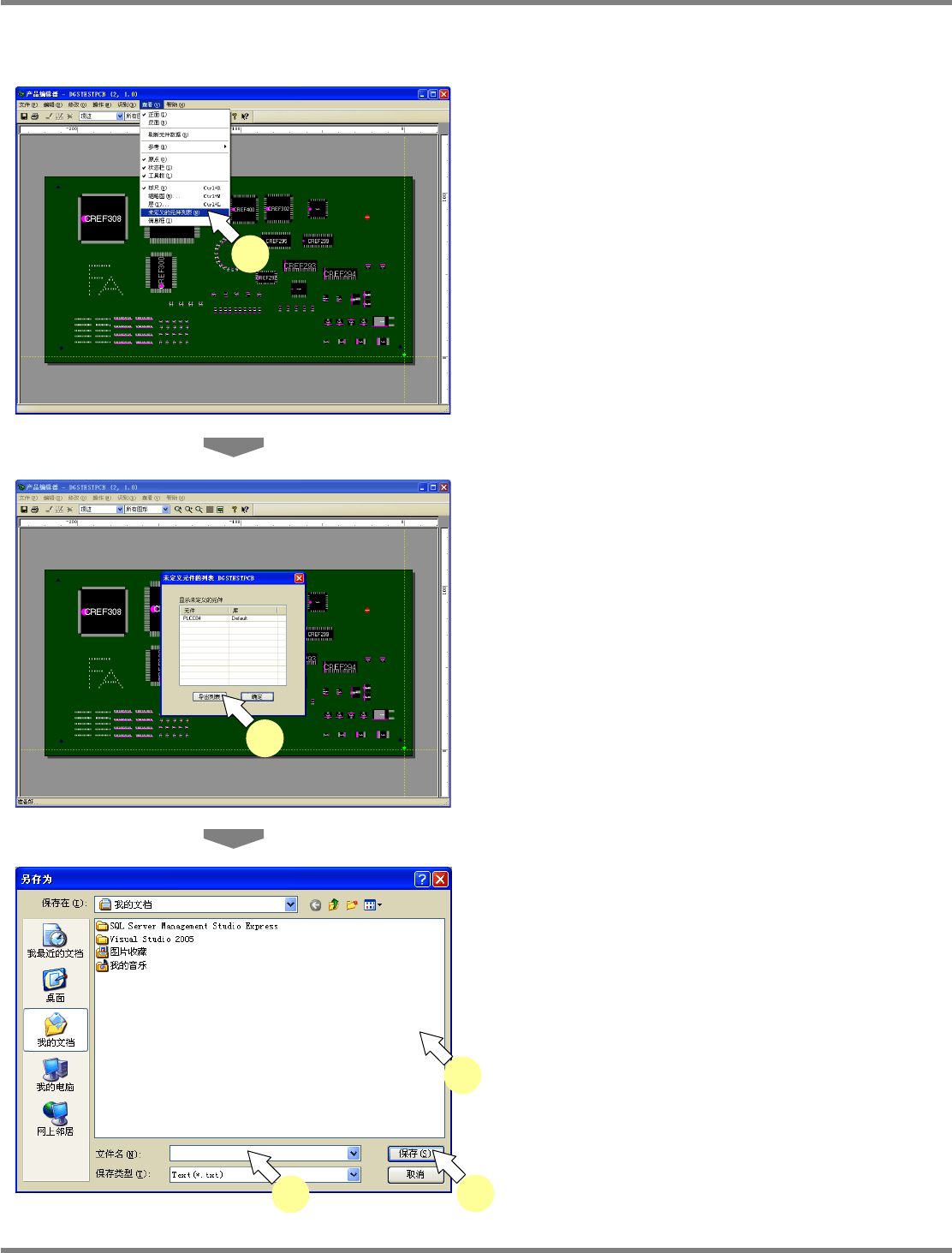

未定义元件一览表
1
选择菜单栏的
[
查看
]
→
[
未定义的元件
列表
]
。
•
显示出
<
未定义元件的列表
>
画面。
2
点击
[
导出列表
]
。
•
显示出
<
另存为
>
画面。
3
选择要导出的地点。
4
输入
‘
文件名
’
。
5
点击
[
保存
]
。
•
关闭
<
另存为
>
画面后，文件将被保存。
Project050802S-112C00
1
Project050802S-113C00
2
Project050802S-114C00
3
4
5
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-183
PCB

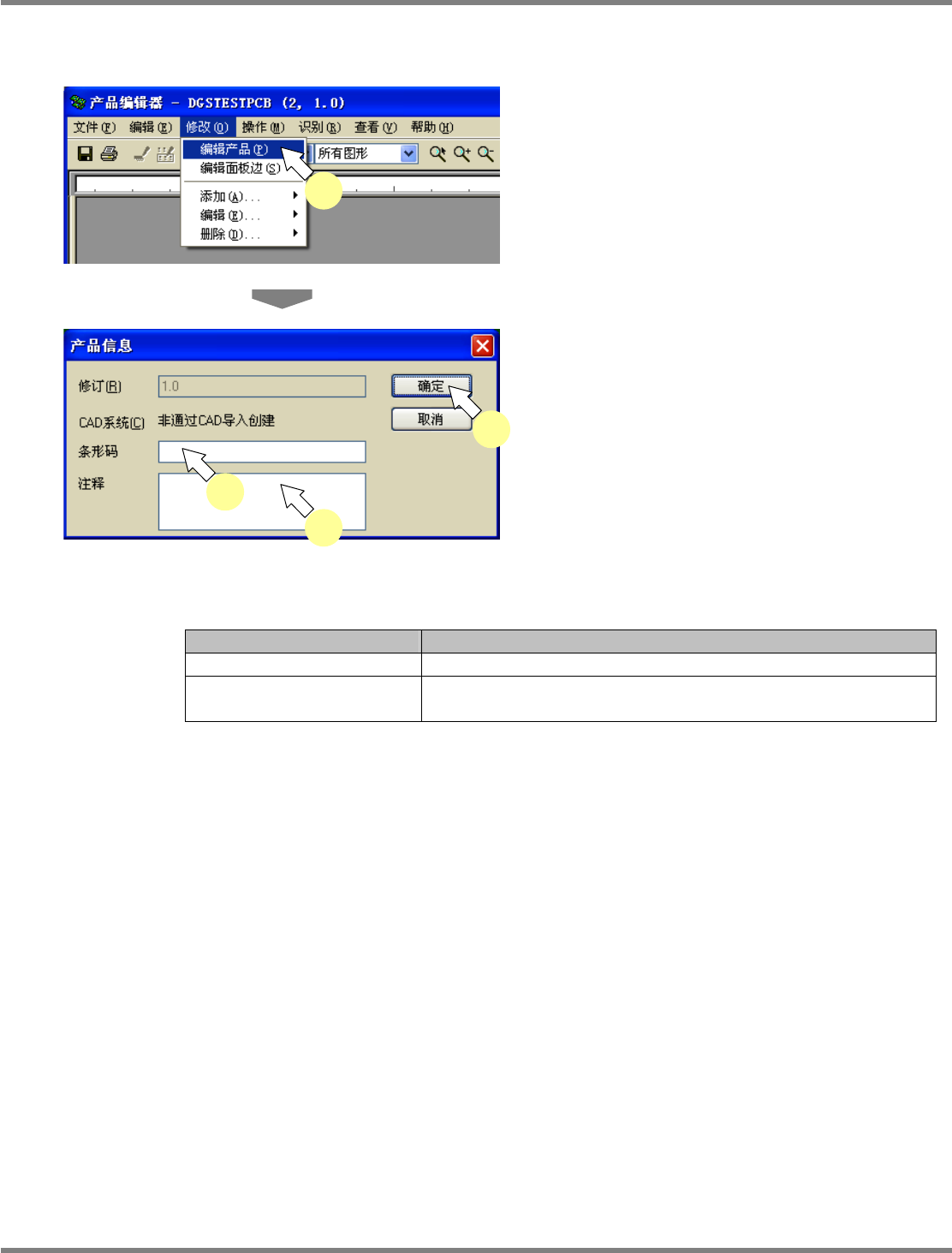

文件信息的编辑
1
选择菜单栏的
[
修改
]
→
[
编辑产品
]
，或
者鼠标光标位于基板上时在右击菜单
中选择
[
编辑产品
]
。
•
显示出
<
产品信息
>
画面。
2
在
‘
条形码
’
栏里输入值。
3
在
‘
注释
’
栏里输入注释。
4
点击
[
确定
]
。
PCB
文件信息设定项目
项目
说明
‘
条形码
’
设定识别基板所需的条形码信息。
‘
注释
’
设定注释。
所设定的注释被显示在产品管理的
‘
详细
’
栏里。
Project050802S-115C00
1
Project050802S-116C02
2
4
3
