NPM-DGS 程序手册 7.7 装配规则画面 Page 7-96 EJS9AC-MB-07P-00 6 点击 [ 添加 ] 。 • 在分配要求列表中将会添加新的分配 要求。 7 设定 ‘ 种类 ’ 、 ‘ 值 ’ 、 ‘ 表 ’ ，然后设定分配 要求。 ∗ 若要再添加分配要求，请反复进行步 骤 6. 和 7. 的操作。 8 点击 [ 确定 ] 。 • 将会保存设定， 并在 ‘ 分配条件 ’ 框内显示分配要 求。 Product0707…
NPM-DGS
程序手册
7.7
装配规则画面
EJS9AC-MB-07P-00 Page 7-95
补充
‘AND/OR’
项目
说明
AND
将满足以前条件和现今追加条件的双方条件的元件视为对象。
OR
将满足以前条件或现今追加条件中某一方条件的元件视为对象。
‘
对象
’
、
‘
条件式
’
、
‘
值
’
对象
条件算式
值
元件名
包含＝
(
等于
)
、≠
(
不等于
)
、下一次开始、
下一次
从元件名称一览中选择。
还能够手动输入
∗
。
元件标签
手动输入元件标签。
元件种类
＝
(
等于
)
、≠
(
不等于
)
从元件种类一览中选择。
元件长度
元件宽度
元件高度
＜
(
小于
)
、
<=(
以下
)
、＝
(
等于
)
、
＞
(
大
于
)
、
>=(
以上
)
、≠
(
不等于
)
手动输入尺寸。
识别模式
从识别模式的一览中选择。
吸嘴
＝
(
等于
)
、≠
(
不等于
)
从吸嘴一览中选择。
∗
指定元件名称时，能够使用通配符
(*:
星号
)
。
使用例
按钮
AND/OR
对象
条件算式
值
－
元件长度
<= 1.0
AND
元件宽度
<= 0.5
元件长度在
1.0
以下，且
元件宽度在
0.5
以下，且
元件高度大于
0.5
的元件
AND
元件高度
＞
0.5
－
元件种类
＝
BGA
元件种类为
‘BGA’
，或识别模式为
‘BGA
照明
’
的元件
OR
识别模式
＝
BGA
照明
－
元件名
打头文字
PN
另外，使用通用符，还可以使用下述文字。
以
“PN”
打头的元件
－
元件名
＝
PN
∗
－
元件名
包含文字
0603
另外，使用通用符，还可以使用下述文字。
在元件名称中包含
“0603”
的元件
－
元件名
＝
∗
0603
∗
以
“1005”
结束的元件
－
元件名
＝
∗
1005
NPM-DGS
程序手册
7.7
装配规则画面
Page 7-96 EJS9AC-MB-07P-00

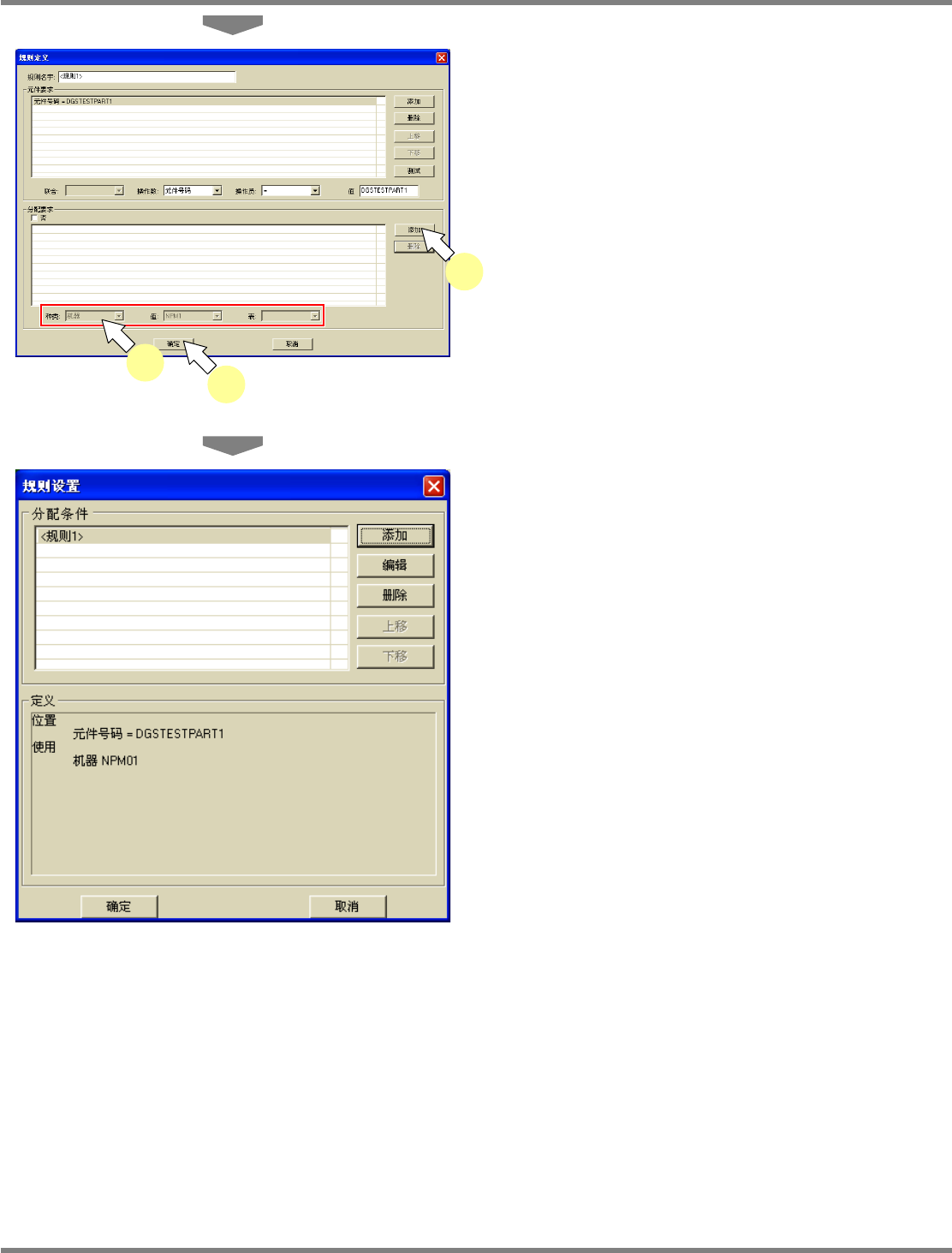

6
点击
[
添加
]
。
•
在分配要求列表中将会添加新的分配要求。
7
设定
‘
种类
’
、
‘
值
’
、
‘
表
’
，然后设定分配
要求。
∗
若要再添加分配要求，请反复进行步骤
6.
和
7.
的操作。
8
点击
[
确定
]
。
•
将会保存设定，并在
‘
分配条件
’
框内显示分配要
求。
Product070700S-07C00
Product070700S-06C00
6
8
7
NPM-DGS
程序手册
7.8 PCB
一览表画面
EJS9AC-MB-07P-00 Page 7-97
7.8 PCB
一览表画面
显示
PCB
一览表。
显示项目
项目
说明
‘
批量
#’
显示批量编号。
‘PCB
名
’
显示基板名称。
‘
修改
’
显示基板的修改。
‘
正反
’
显示
PCB
的正反面。
‘
元件数
’
显示基板上的元件数量的合计。
•
不包括跳过的元件及未配置的元件。
‘
贴装点数
’
显示基板的实装点数。
•
不包括跳过的元件、图形及未配置的元件。
Product070102S-07C03
