NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-262 EJS9AC-MB-05P-00 CAD 角度转换工作台的设定 转换 CAD 角度，需要在导入 CAD 时，事先选择 CAD 系统。 5.2 CAD 宏的定义 ■角度记号标签 1 选择菜单栏的 [ 查看 ] → [CAD 旋转 ] 。 2 比较实际的基板和 PCB 编辑器的显 示，对实装角度错误的元件，在 CAD 旋转中输入与实际的实装角度的差。 ∗ 没有在 CA…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-261
设定项目
项目
说明
‘
元件号码
’
显示元件名称。
‘
库
’
显示程序库名称。
‘
物理类别
’
显示形状定义。
(
箱型、引脚元件、球形元件、异形元件
)
‘
元件类别
’
显示元件种类。
‘
注释
’
显示元件的注释。
‘
标示符
’
显示所使用元件的实装点的标示序号。
‘L’
显示元件的外形
L
。
‘W’
显示元件的外形
W
。
‘T’
显示元件的高度。
‘CAD
旋转
’
输入
CAD
系统和
DGS
的元件
0
°的补偿量。
按钮
项目
说明
[
元件修改
]
启动元件编辑器。
[
多编辑
]
对多个元件同时输入补偿量。
[OK]
关闭
CAD
角度设定画面。
Project050812S-01C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-262 EJS9AC-MB-05P-00
CAD
角度转换工作台的设定
转换
CAD
角度，需要在导入
CAD
时，事先选择
CAD
系统。
5.2 CAD
宏的定义
■角度记号标签
1
选择菜单栏的
[
查看
]
→
[CAD
旋转
]
。
2
比较实际的基板和
PCB
编辑器的显
示，对实装角度错误的元件，在
CAD
旋转中输入与实际的实装角度的差。
∗
没有在
CAD
角度转换工作台上定义的元件，将
显示为
‘
没有设置
’
。
3
确认旋转角度是否正确后，点击
[
是
]
。
•
使用变更后元件的全部实装点的实装角度将会
旋转。
∗
选择多个列后，按多编辑按钮，将能够同时设
定多个元件的
CAD
旋转。
选择行后，按元件修改按钮，将启动元件编辑
器，并能够确认这个元件的
0
°的形状。
Project050812S-01C00
2
Project050812S-03C00
3
Project050812S-02C00
1
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-263

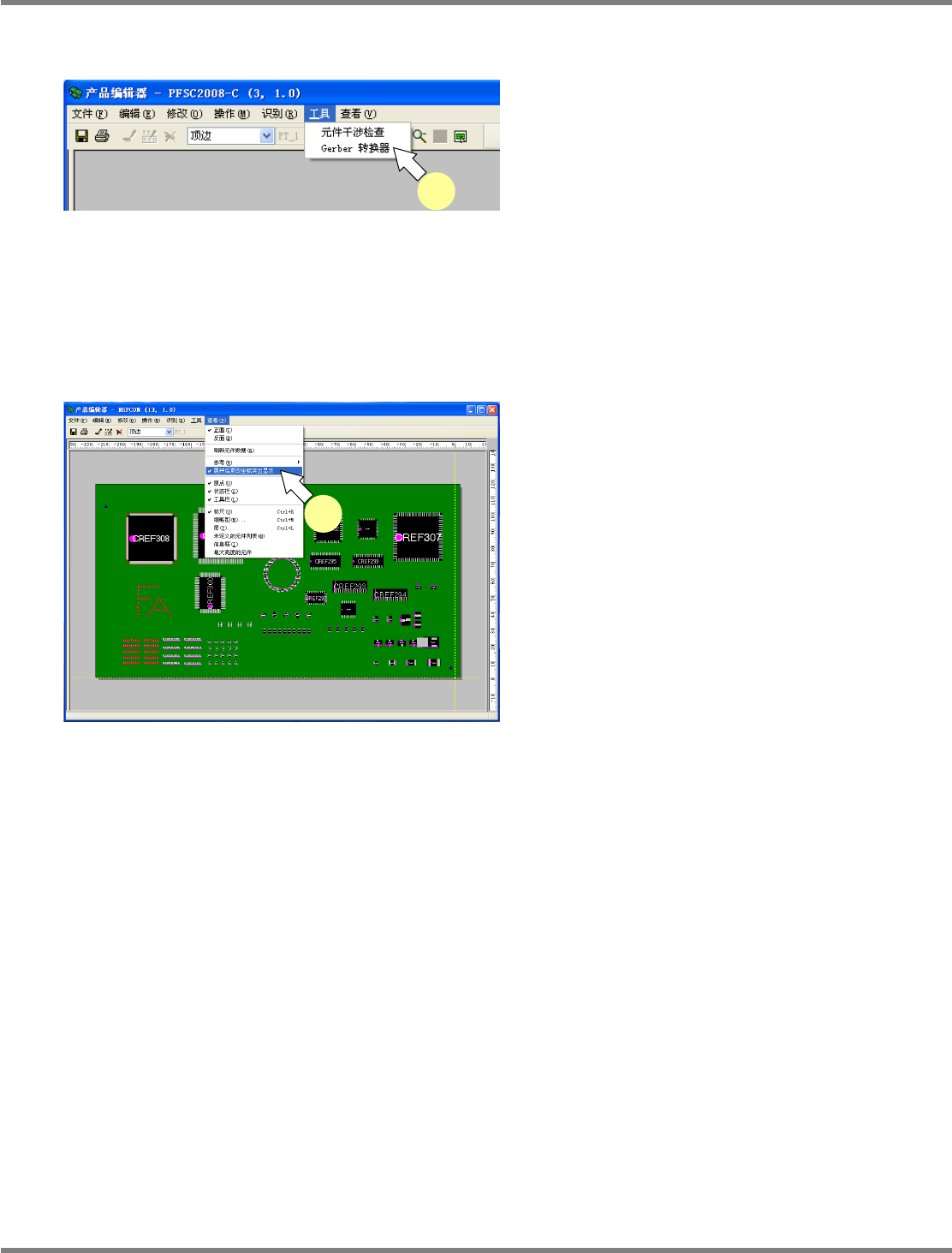

5.8.13 GERBER
转换器的启动
1
从菜单栏中选择
[
工具
]
→
[Gerber
转换
器
]
。
∗
关于
GERBER
转换器的详细内容，请参照使用
说明书
‘GERBER
转换器
’
。
5.8.14
突出显示展开后的更改坐标
1
选择菜单栏的
[
查看
]
→
[
展开后更改坐
标突出显示
]
。
∗
编制数据后，将以红框显示已实施了示教的贴
装位置点
(
从编制数据时发生了变更的点
)
。
Project050812S-01C00
1
Project050813S-01C00
1
