NPM-DGS
程序手册
6.1
概要
Page 6-6 EJS9AC-MB-06P-00
菜单
(
选择了产线元件库时
)
菜单栏
工具栏
右击菜单
说明
[
文件
]
[
打开
]
[
打开
]
显示元件编辑器。
[
编辑
]
[
复制
]
[
复制
]
复制所选择的元件。
[
粘贴
(
覆盖保存
)]
[
粘贴
(
覆盖保存
)]
将所复制的元件覆盖保存到即已存在的元件上。
[
删除元件
]
[
删除
]
删除所选择的元件。
[
查看
]
[
更新
]
−
重新显示元件一览。
显示项目
项目
说明
‘
批准
’
识别元件数据是否实证完毕的标志。
表示属于下载中生产数据所使用的元件。
(
只在生产线元件库上显
示
)
:
属于用于下载中的生产数据。
‘
下载
’
:
属于用于下载中的生产数据，并在下载后，进行了编辑。
反映编辑内容，需要重新执行下载。
‘
元件名字
’
显示元件名字。
‘
元件库
’
显示元件库的名称。
‘CM/DT’
通过图标显示是否属于能够在
CM/DT
机上使用的元件，以及是
否通过
CM
基准来进行识别。
‘
描述
’
显示所设定的说明文。
‘
物理类别
’
显示元件的形状。
‘
功能类别
’
显示元件的种类。
‘
长
’
元件长度
显示元件的长度。
‘
宽
’
元件宽度
显示元件的宽度。
‘
高
’
元件高度
显示元件的高度。
‘
供应类型
’
显示元件的供应类型。
‘
创建日期
’
显示创建元件数据的日期和时间。
‘
修改日期
’
显示更新元件数据的日期和时间。
NPM-DGS
程序手册
6.2
添加新的元件库
EJS9AC-MB-06P-00 Page 6-7
6.2
添加新的元件库
通过元件库可进行元件数据的分类和管理。
定义新的元件库
1
选择菜单栏的
[
文件
]
→
[
新元件库
]
。
•
将会显示
<
新的元件库
>
。
2
输入编制的元件库名字。
∗
不能使用下述文字。
% ”
空白
∗
以
PT200
规则为基准。
3
点击
[
确定
]
。
•
新元件库将会添加到下拉菜单中。
∗
若选择元件库下拉菜单的
‘Standard Parts’
，则
显示出事先已登录的标准元件数据。
Parts060200S-01C03
1
Parts060200S-02C00
2
3
NPM-DGS
程序手册
6.2
添加新的元件库
Page 6-8 EJS9AC-MB-06P-00
元件库的删除

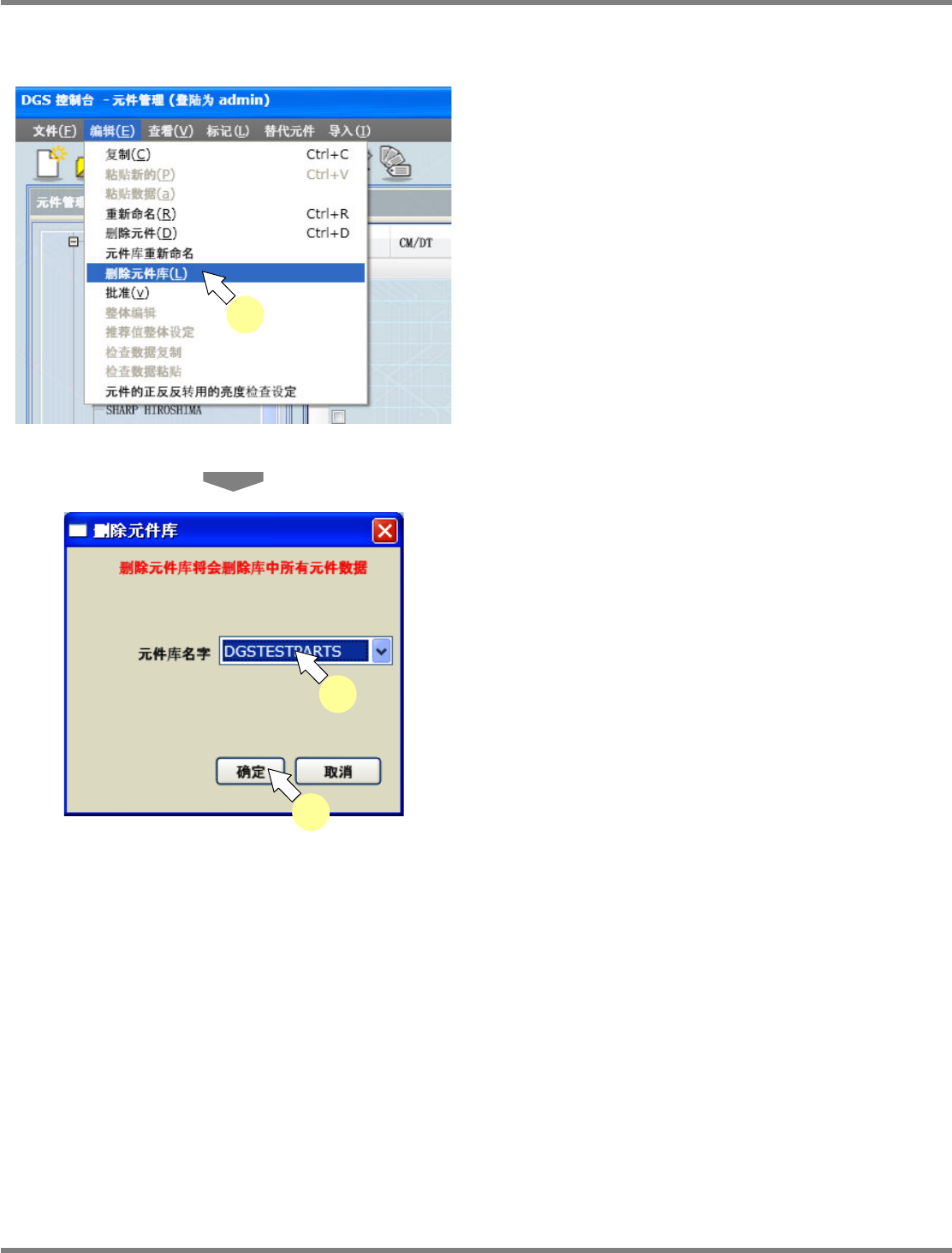

1
选择菜单栏的
[
编辑
]
→
[
删除元件库
]
。
•
显示出
<
删除元件库
>
画面。
2
选择要删除的元件库名。
3
点击
[
确定
]
。
•
删除所选择的元件库。
Parts060200S-03C03
1
Parts060200S-04C00
2
3
