NPM-DGS 程序手册 5.4 CAD 宏的导入 Page 5-80 EJS9AC-MB-05P-00 5.4 CAD 宏的导入 进行 CAD 宏的导入，则会获取 CAD 宏编辑器的 CAD 宏的详细设定。 1 选择菜单栏的 [ 文件 ] → [ 导入 ] → [CAD 宏 ] 。 • 显示出 < 打开 > 画面。 2 选择要输入的 CAD 宏。 3 点击 [ 打开 ] 。 • 所导入的文件中包含的 CAD 宏名称与已经登…
NPM-DGS
程序手册
5.3 CAD/BOM
文件的导入
EJS9AC-MB-05P-00 Page 5-79

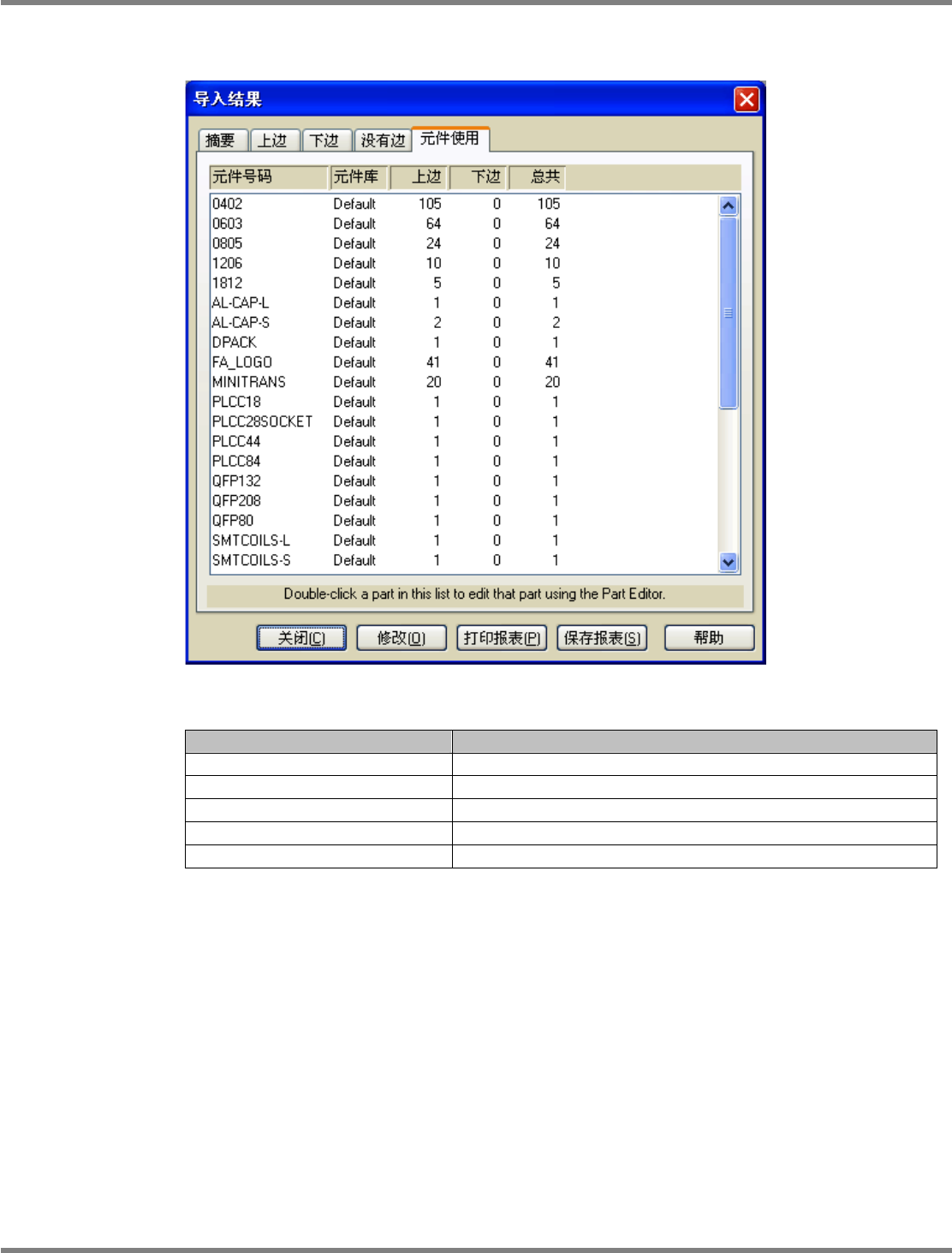

⑤ 使用元件标签
显示导入中的
CAD
宏使用的元件的记录。
显示项目
项目
说明
‘
元件号码
’
显示元件名。
‘
元件库
’
显示登录元件数据的程序库。
‘
上边
’
显示在正面实装的元件。
‘
下边
’
显示在反面实装的元件。
‘
总共
’
显示实装元件点数。
Project050300S-15C00
NPM-DGS
程序手册
5.4 CAD
宏的导入
Page 5-80 EJS9AC-MB-05P-00

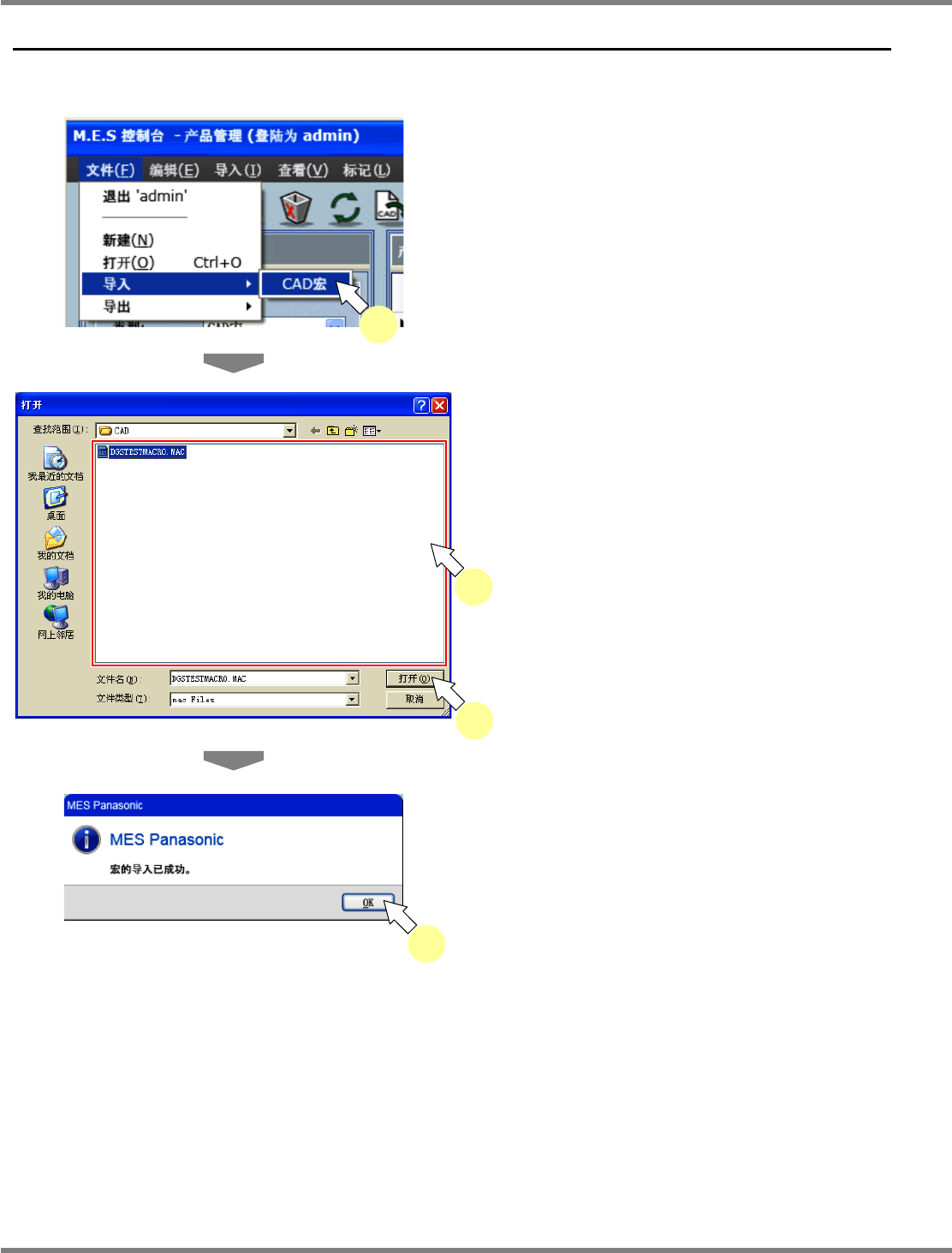

5.4 CAD
宏的导入
进行
CAD
宏的导入，则会获取
CAD
宏编辑器的
CAD
宏的详细设定。
1
选择菜单栏的
[
文件
]
→
[
导入
]
→
[CAD
宏
]
。
•
显示出
<
打开
>
画面。
2
选择要输入的
CAD
宏。
3
点击
[
打开
]
。
•
所导入的文件中包含的
CAD
宏名称与已经登
录的
CAD
宏名称一致时，将显示是否覆盖的确
认信息。
4
导入成功后，将显示信息，点击
[OK]
关闭窗口。
Project050400S-01J00
1
Project050400S-02C00
2
3
Project050400S-03C00
4
NPM-DGS
程序手册
5.5 CAD
宏的导出
EJS9AC-MB-05P-00 Page 5-81

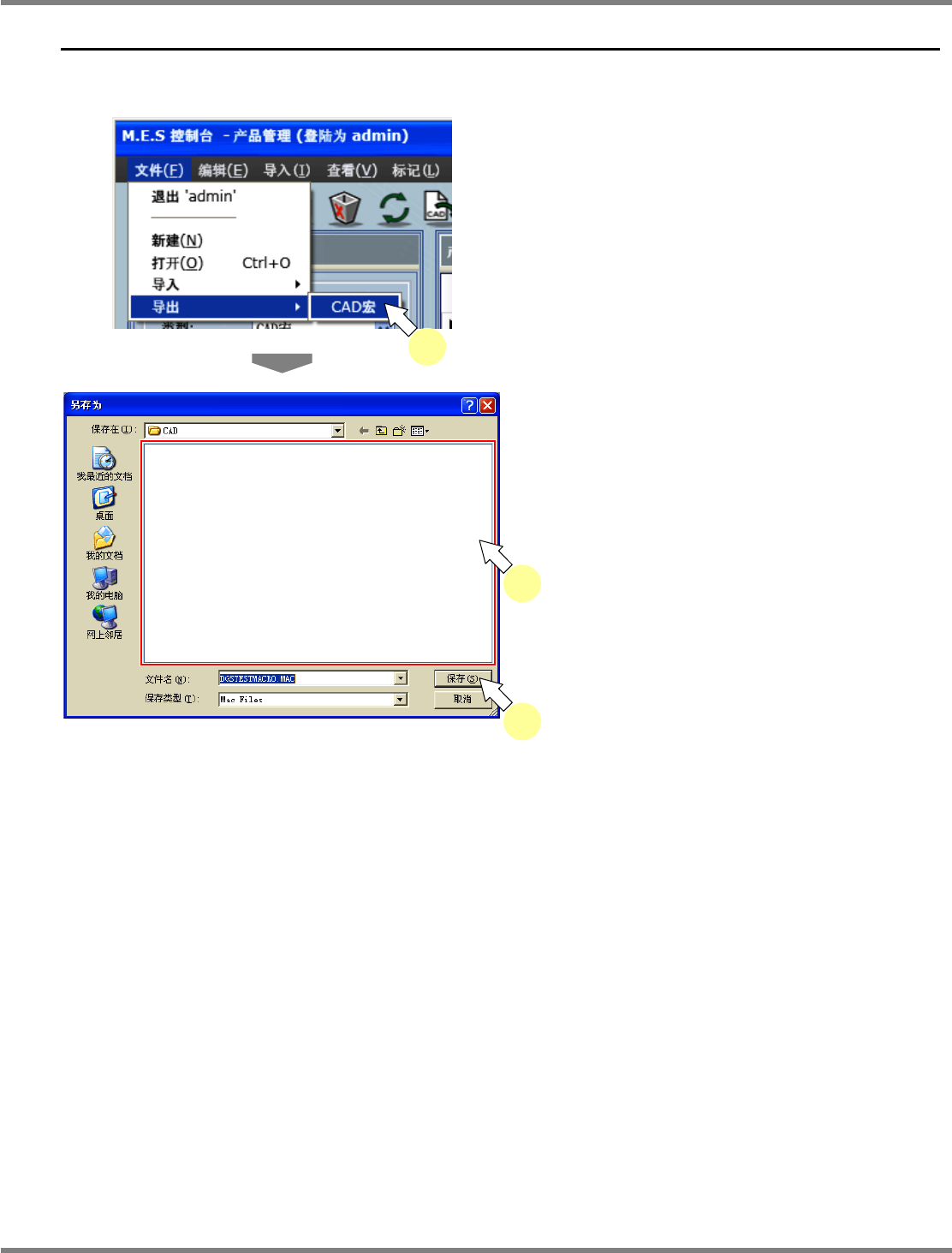

5.5 CAD
宏的导出
进行
CAD
宏的导出，则会向文件里输出
CAD
宏编辑器的
CAD
宏详细设定。
1
选择菜单栏的
[
文件
]
→
[
导出
]
→
[CAD
宏
]
。
•
显示出
<
另存为
>
画面。
2
选择要导出的地点。
3
点击
[
保存
]
。
Project050500S-01J00
1
Project050500S-02C00
2
3
