NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-00 Page 5-151 6 点击 [ 应用 ] 。 7 点击 [ 确定 ] 。 • 关闭 < 识别 – 不良区块 > 画面。 • 在 PCB 编辑器上反映出代表不良标记的 变更。 Project050802S-5 2C00 6 7
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-150 EJS9AC-MB-05P-00
② 代表不良标记的编辑
1
选择菜单栏的
[
识别
]
→
[
不良标记
]
，或
者双击代表不良标记。
•
显示出
<
识别
–
不良区块
>
画面。
2
选择
[
主不良标记
]
标签。
3
进行标记编辑时，点击
[
编辑实例
]
。
•
显示出
<
标志编辑器
>
画面。
•
如果不进行标记变更，请跳过步骤
3.
，进行步
骤
6.
的作业。
4
对要编辑的地方进行必要的设定，点击
[
应用
]
。
5
点击
[
确定
]
。
•
关闭
<
标志编辑器
>
画面。
Project050802S-49C02
1
Project050802S-50C00
2
3
Project050702S-18C04
5 4
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-151

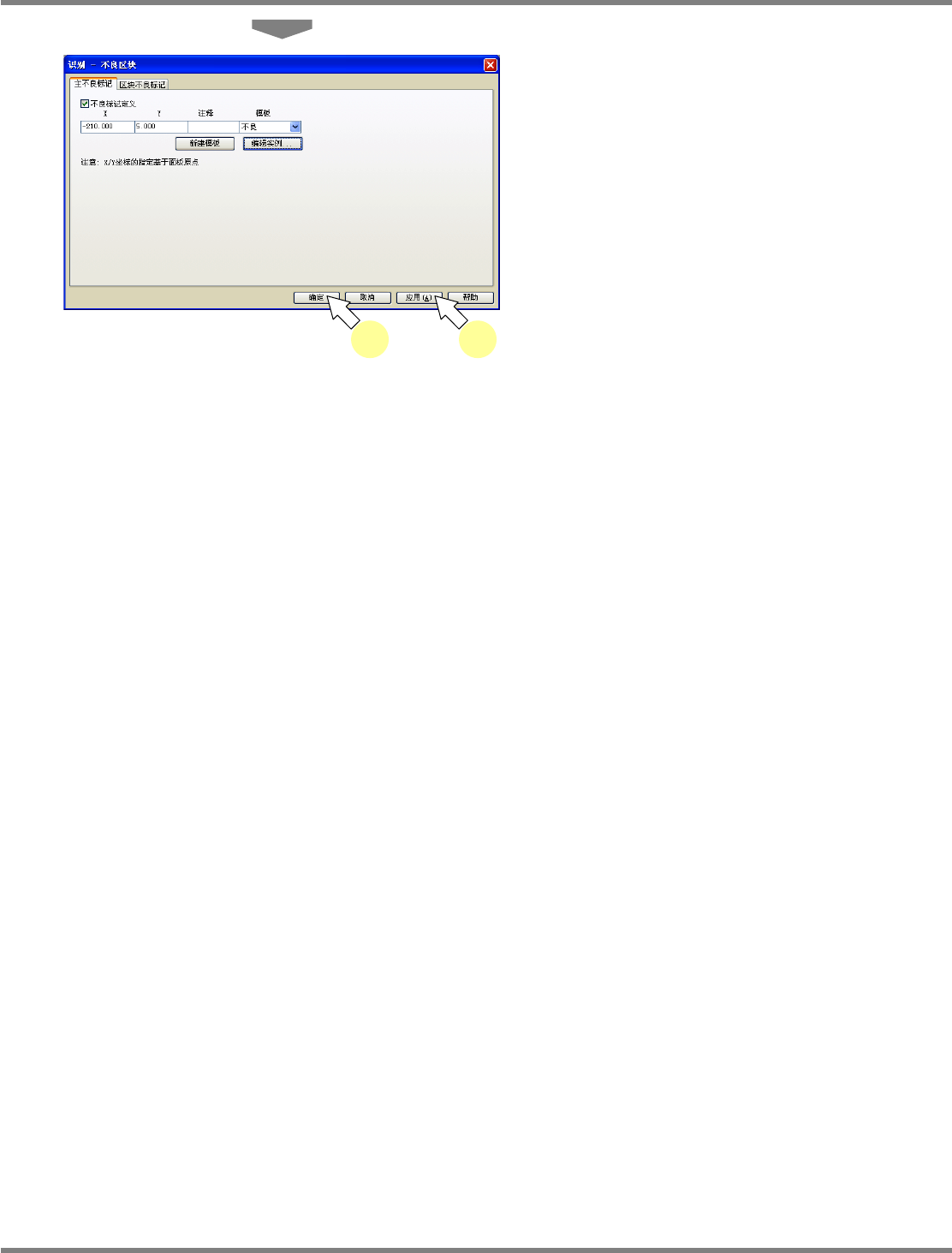

6
点击
[
应用
]
。
7
点击
[
确定
]
。
•
关闭
<
识别
–
不良区块
>
画面。
•
在
PCB
编辑器上反映出代表不良标记的变更。
Project050802S-52C00
67
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-152 EJS9AC-MB-05P-00

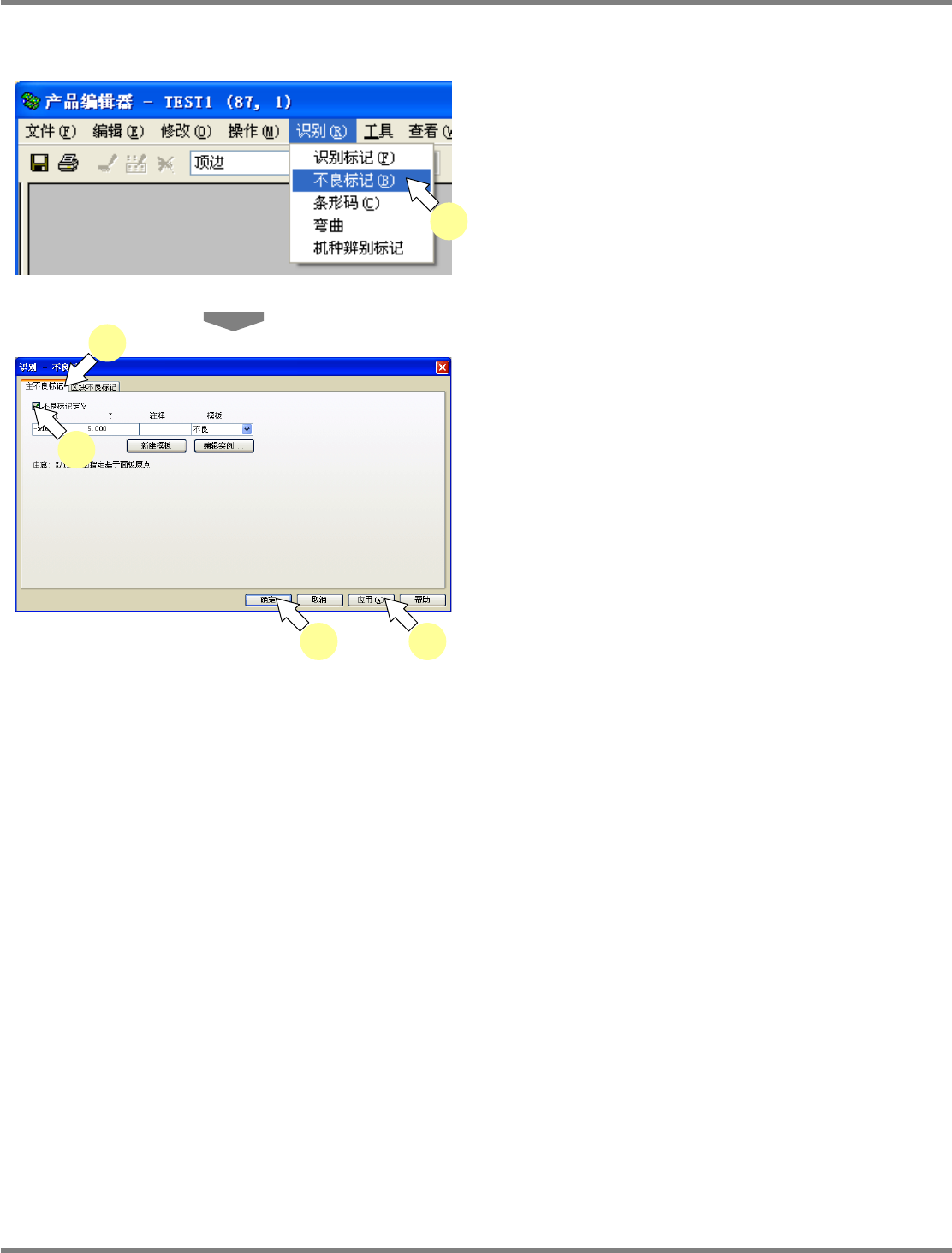

③ 代表不良标记的删除
1
选择菜单栏的
[
识别
]
→
[
不良标记
]
，或
者双击代表不良标记。
•
显示出
<
识别
–
不良区块
>
画面。
2
选择
[
主不良标记
]
标签。
3
将
‘
不良标记定义
’
栏中打的勾子去掉。
4
点击
[
应用
]
。
5
点击
[
确定
]
。
•
关闭
<
识别
–
不良区块
>
画面。
•
在
PCB
编辑器上删除代表不良标记。
Project050802S-53C02
1
Project050802S-54C00
2
3
5 4
