NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-00 Page 5-181 层次的显示 1 选择菜单栏的 [ 查看 ] → [ 层 ] 。 • 显示出层次画面。 Project050802S-1 10C00 1 Project050802S-1 11C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-180 EJS9AC-MB-05P-00

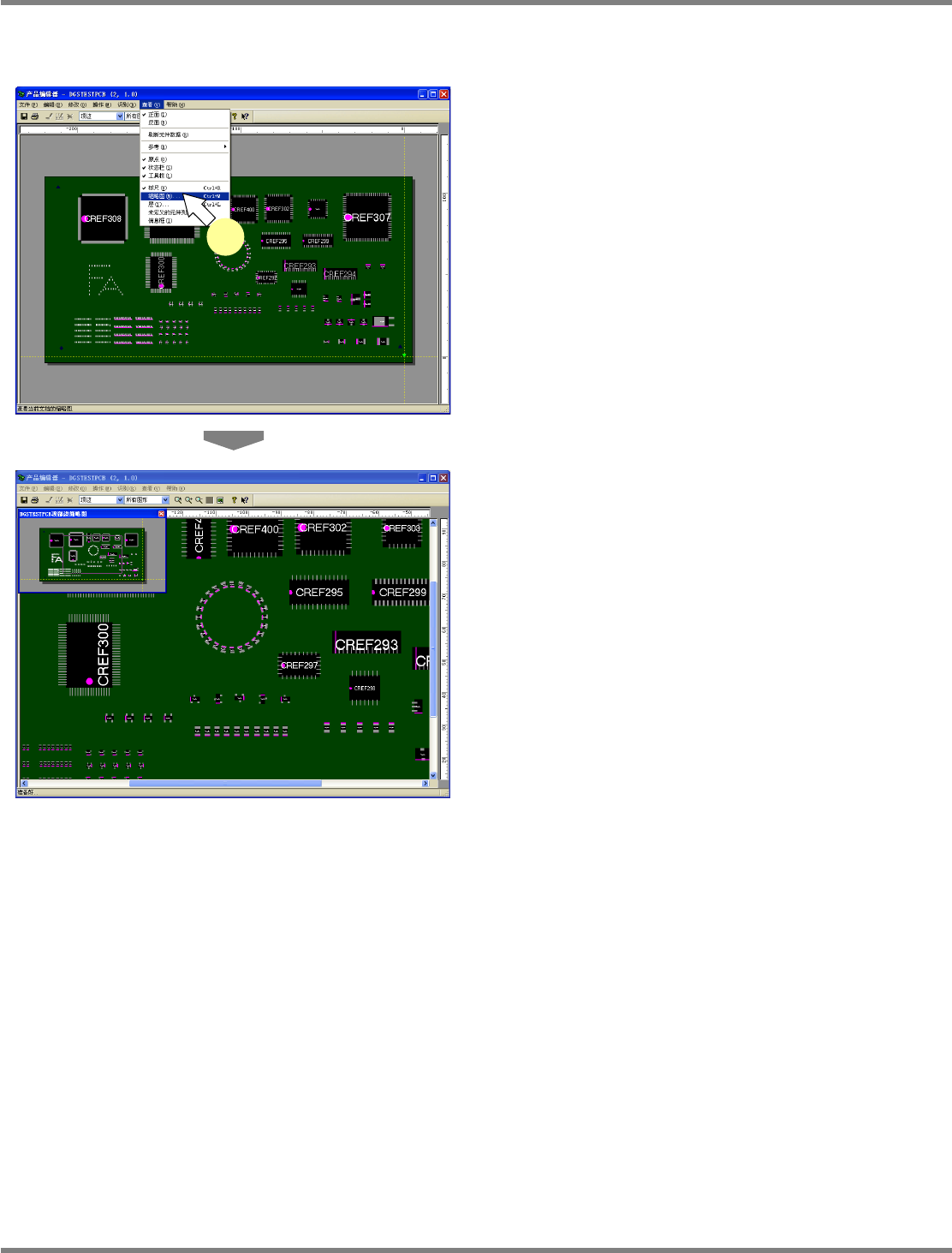

缩略图的显示
1
选择菜单栏的
[
查看
]
→
[
缩略图
]
。
•
显示出缩略图画面。
Project050802S-108C00
1
Project050802S-109C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-181
层次的显示
1
选择菜单栏的
[
查看
]
→
[
层
]
。
•
显示出层次画面。
Project050802S-110C00
1
Project050802S-111C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-182 EJS9AC-MB-05P-00
未定义元件一览表
1
选择菜单栏的
[
查看
]
→
[
未定义的元件
列表
]
。
•
显示出
<
未定义元件的列表
>
画面。
2
点击
[
导出列表
]
。
•
显示出
<
另存为
>
画面。
3
选择要导出的地点。
4
输入
‘
文件名
’
。
5
点击
[
保存
]
。
•
关闭
<
另存为
>
画面后，文件将被保存。
Project050802S-112C00
1
Project050802S-113C00
2
Project050802S-114C00
3
4
5
