NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-126 EJS9AC-MB-05P-00 5.8.2 基板编辑 在 < 产品编辑器 > 画面，设定有关基板编辑的信息 。 正面 / 反面图像转换 1 点击 PCB 编辑器工具栏的 ( 顶边 / 底边 ) ， 或者菜单栏的 [ 查看 ] → [ 底边 ] 。 2 选择反面。 • 显示出反面的 PCB 图像。 Project050802S-0 2C00 Proje…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-125
∗
点击
[
复制面板数据
]
，显示出以下窗口。
指定在复制时是否进行反转，然后请点击
[
确认
]
。
项目
说明
‘
无
’
不反转坐标，使坐标和正面一样。
‘
关于
X
轴镜像
’
以
X
轴为对称反转坐标。
‘
关于
Y
轴镜像
’
以
Y
轴为对称反转坐标。
‘
关于两轴镜像
’
以
XY
轴为对称反转坐标
(
镜像反转
)
。
Project050801S-16C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-126 EJS9AC-MB-05P-00
5.8.2
基板编辑
在
<
产品编辑器
>
画面，设定有关基板编辑的信息。

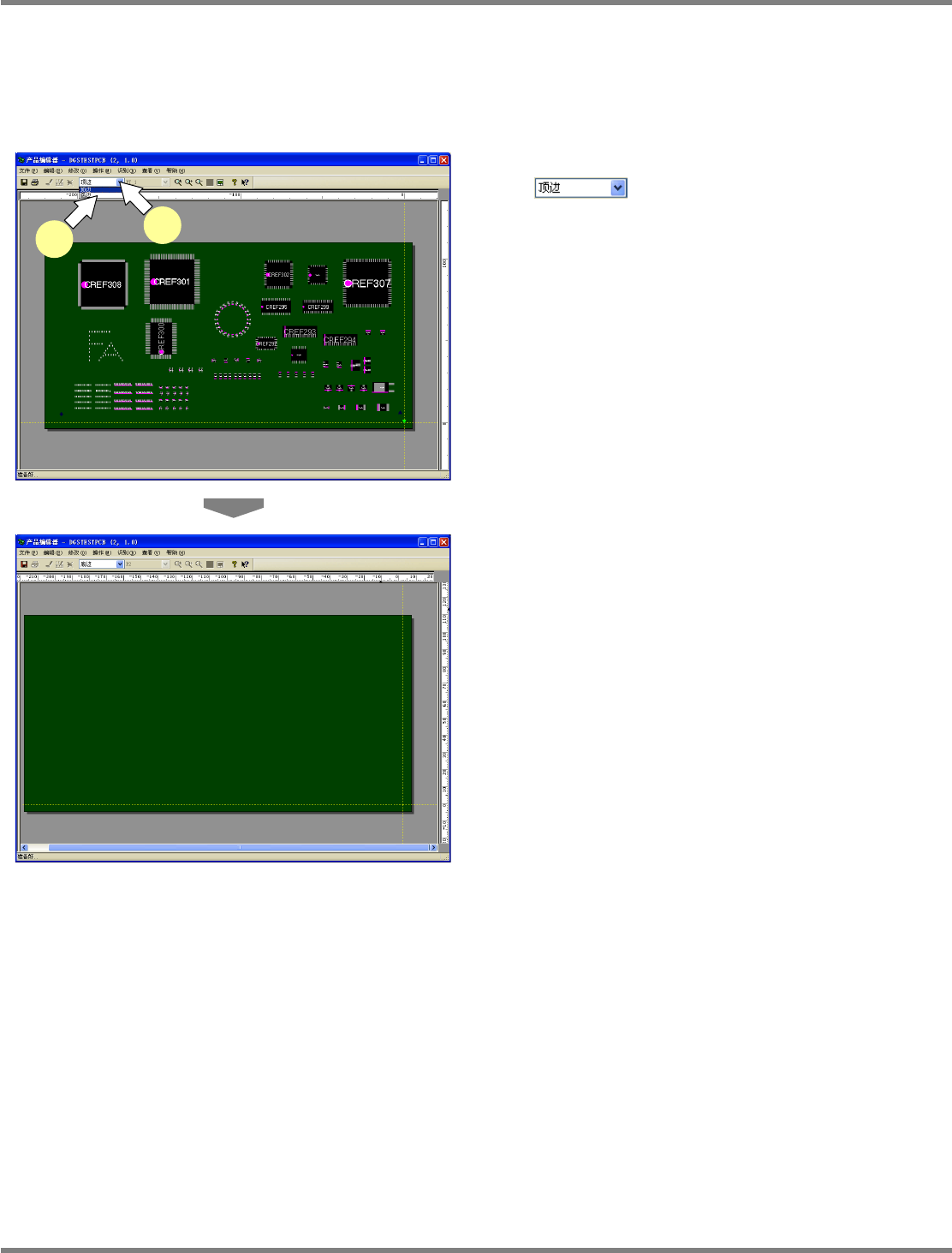

正面
/
反面图像转换
1
点击
PCB
编辑器工具栏的
(
顶边
/
底边
)
，或者菜单栏的
[
查看
]
→
[
底边
]
。
2
选择反面。
•
显示出反面的
PCB
图像。
Project050802S-02C00
Project050802S-01C00
1
2
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-127

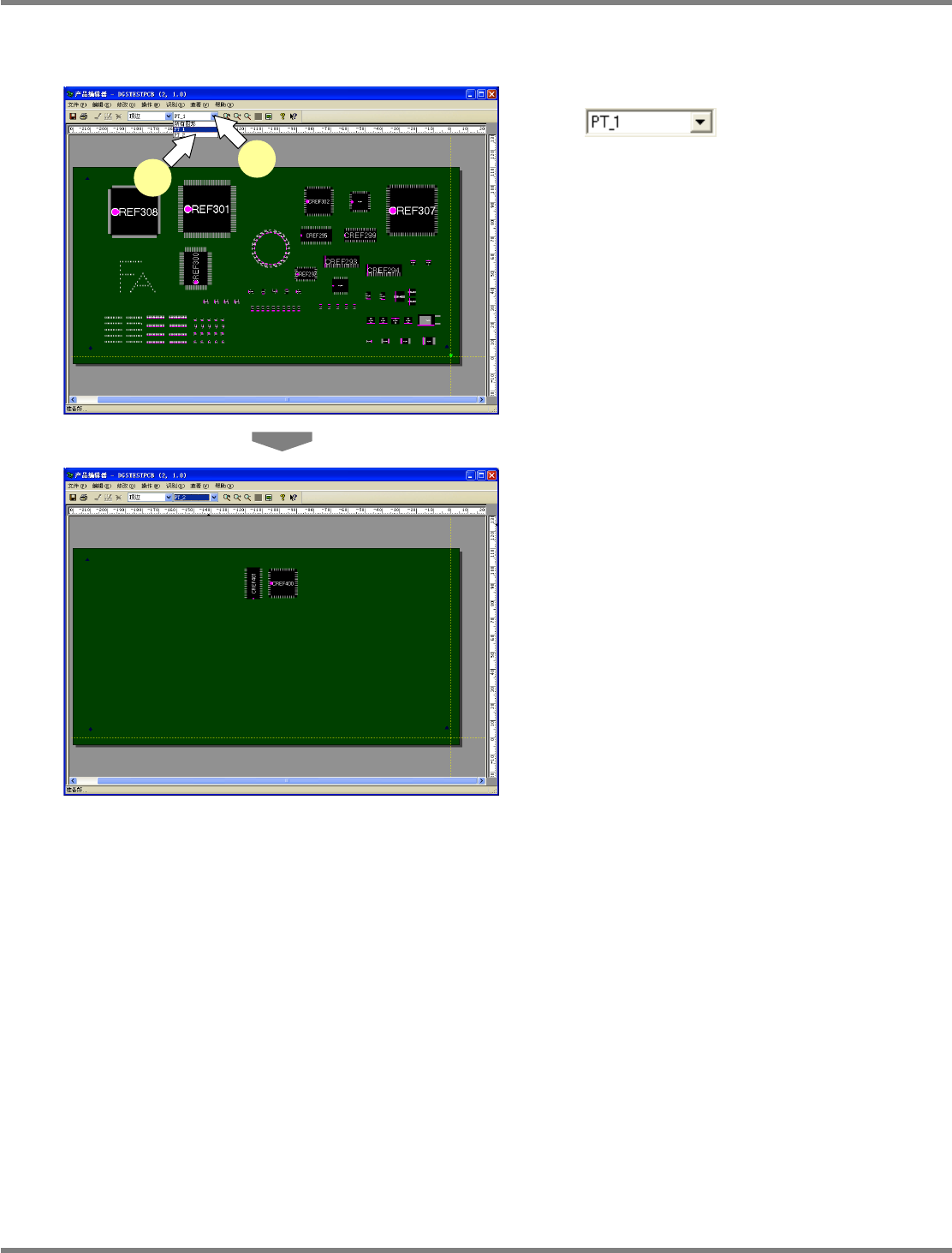

图形类型转换
1
点击
PCB
编辑器工具栏的
(
图形类型转换
)
。
2
选择其它图形类型。
•
显示出其它图形类型的图像。
Project050802S-03C00
1
2
Project050802S-04C00
