NPM-DGS 程序手册 9.3 生产数据的操作 Page 9-28 EJS9AC-MB-09P-00 条形码设定画面 在这个画面上，设定自动准备转换的 条形码。 使用这项通过条形码来自动准备转换 的功能，需要在基板上设定基板 条形码。 ( ‘5.8.2 基板编 辑 ’ → ‘ 基板条形码 ’) 显示项目 项目 说明 ‘ 项目名 ’ 显示 PCB 名称。 ( 读取专用 ) ‘ 生产数据名 ’ 显示 PCB 名称。 ( 读取专…
NPM-DGS
程序手册
9.3
生产数据的操作
EJS9AC-MB-09P-00 Page 9-27

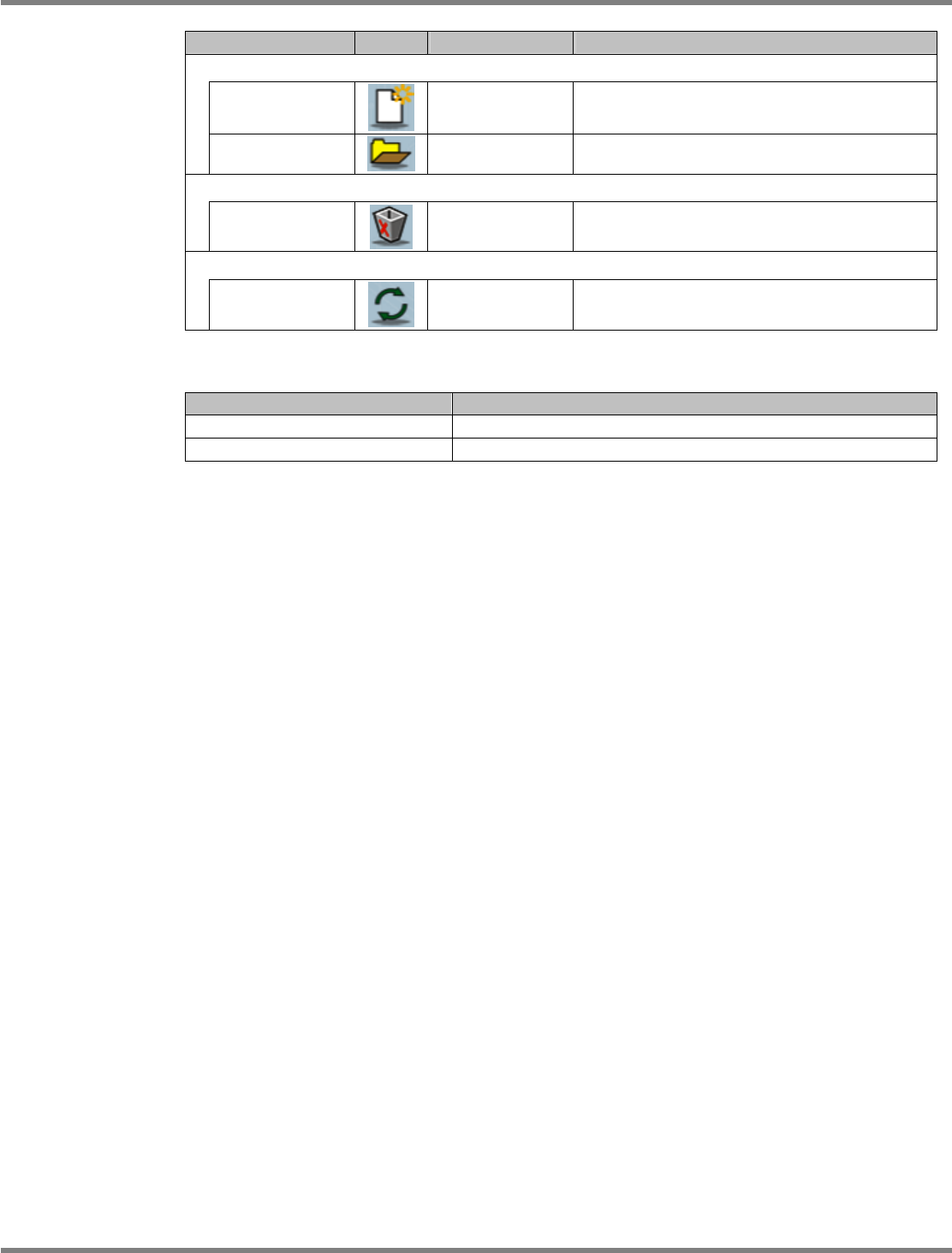

菜单
菜单栏
工具栏 右击菜单
说明
[
文件
]
[
新建
]
[
新建
]
显示新建
PCB
代码的画面。
[
打开
]
[
打开
]
显示编辑
PCB
代码的画面。
[
编辑
]
[
删除
]
[
删除
]
删除
PCB
代码。
[
查看
]
[
更新
]
−
再次显示自动准备转换一览表。
标签
项目
说明
[
条形码
]
显示通过条形码来切换机种的画面。
[
机种辨别标记
]
显示通过机种辨别标记来切换机种的设定画面。
NPM-DGS
程序手册
9.3
生产数据的操作
Page 9-28 EJS9AC-MB-09P-00

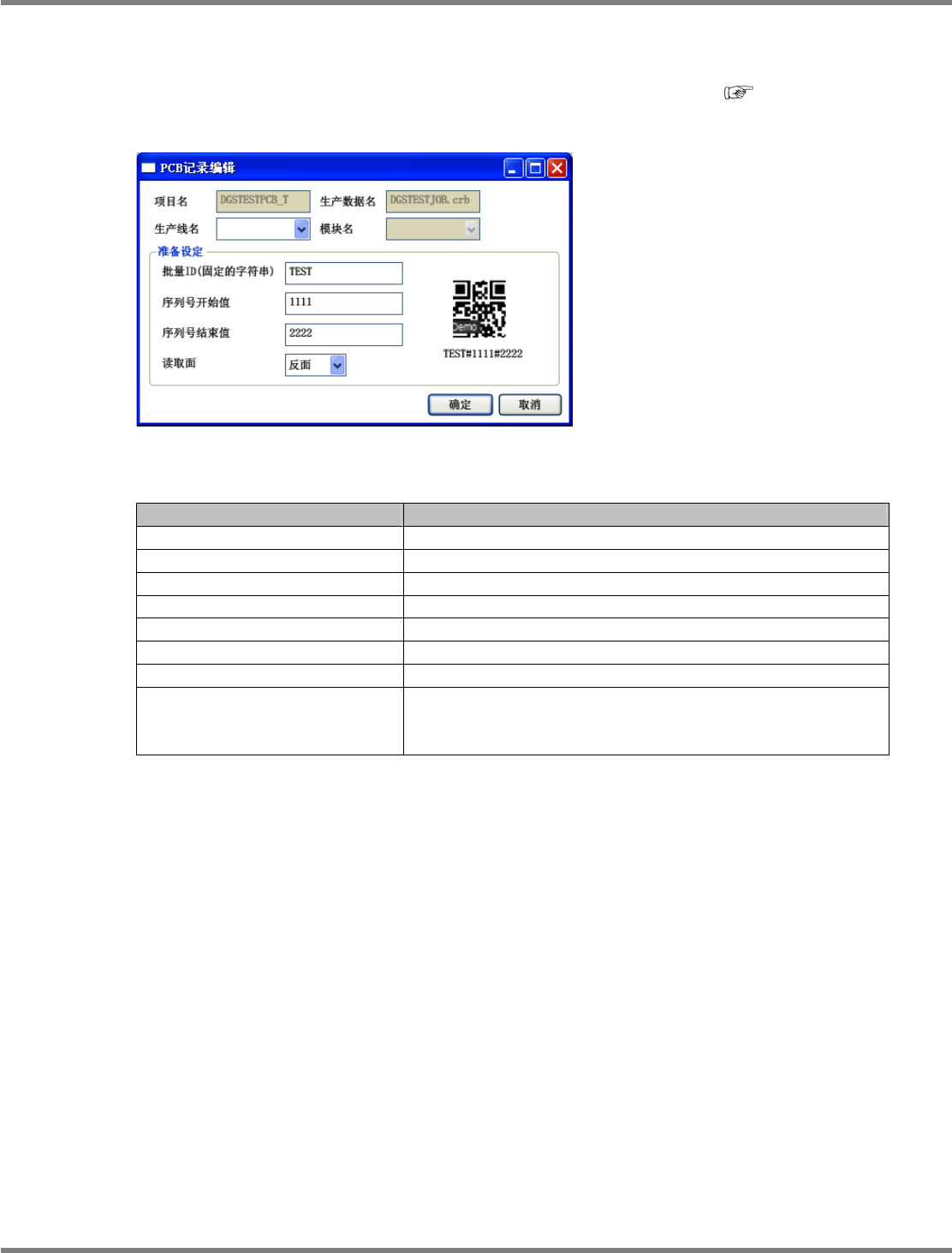

条形码设定画面
在这个画面上，设定自动准备转换的条形码。
使用这项通过条形码来自动准备转换的功能，需要在基板上设定基板条形码。
(
‘5.8.2
基板编
辑
’
→
‘
基板条形码
’)
显示项目
项目
说明
‘
项目名
’
显示
PCB
名称。
(
读取专用
)
‘
生产数据名
’
显示
PCB
名称。
(
读取专用
)
‘
生产线名
’
选择实际生产线。
‘
模块名
’
选择设备组。
‘
批量
ID’
设定批量
ID
。输入字符数为固定。
‘
序列号开始值
’
设定序列编号的开始数值。
‘
序列号结束值
’
设定序列号码的结束数值。
‘
读取面
’
设定读取面。
• [
上面
]
• [
反面
]
Product070107S-06C00
NPM-DGS
程序手册
9.3
生产数据的操作
EJS9AC-MB-09P-00 Page 9-29

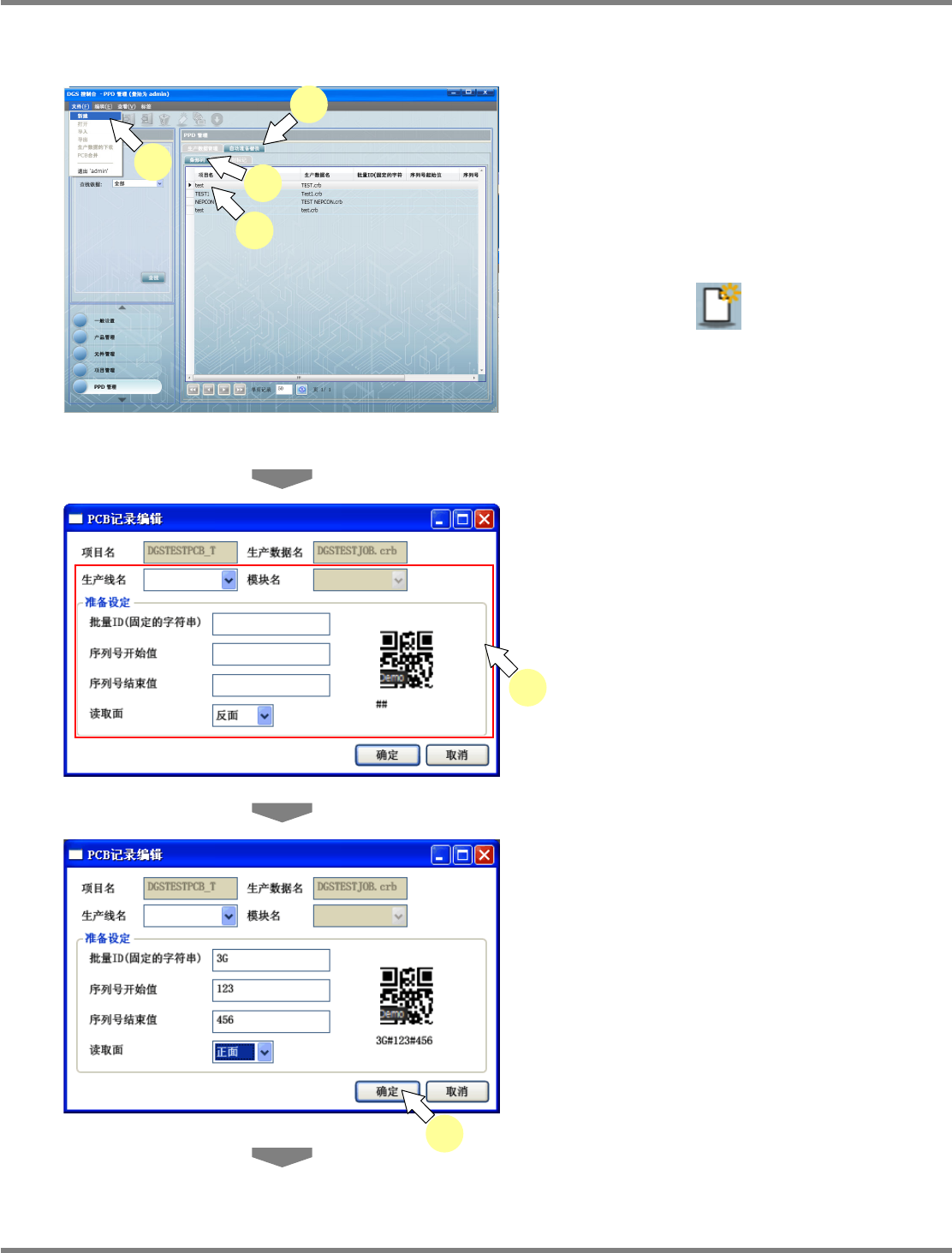

新添加条形码信息
1
点击
[
自动准备替换
]
标签。
2
点击
[
条形码
]
标签。
3
从一览表中选择追加
PCB
代码的生产
数据。
4
选择菜单栏的
[
文件
]
→
[
新建
]
，或者点
击工具栏的
(
新建
)
，或者在右击
菜单中选择
[
新建
]
。
•
显示出
<PCB
记录编辑
>
画面。
5
设定以下输入项目。
•
生产线名
•
模块名
•
批量
ID (
固定的字符串
)
•
序列号开始值
•
序列号结束值
•
读取面
6
点击
[
确定
]
。
•
在自动准备一览表中显示出被添加的信息。
Product070107S-09C00
5
Product070107S-10C00
6
PPDManager090300S-02C04
1
2
4
3
