NPM-DGS 程序手册 4.4 吸嘴程序库编辑器 EJS9AC-MB-04P-00 Page 4-41 导入吸嘴数据 1 选择菜单栏的 [ 导入 ] → [ 导入吸嘴数 据 ] 。 • 将显示 < 打开 > 画面。 2 选择需要导入的生产数据。 3 点击 [ 打开 ] 。 • 将显示确认画面。 4 确认覆盖保存导入的吸嘴。 5 点击 [ 确定 ] 。 6 点击 [ 确定 ] 。 Factory040400S-0 5C0…
NPM-DGS
程序手册
4.4
吸嘴程序库编辑器
Page 4-40 EJS9AC-MB-04P-00
4.4
吸嘴程序库编辑器
在
<
吸嘴库编辑器
>
画面上可以进行吸嘴的添加、删除以及编辑。
吸嘴库编辑系统是管理吸嘴基本数据的编辑系统。

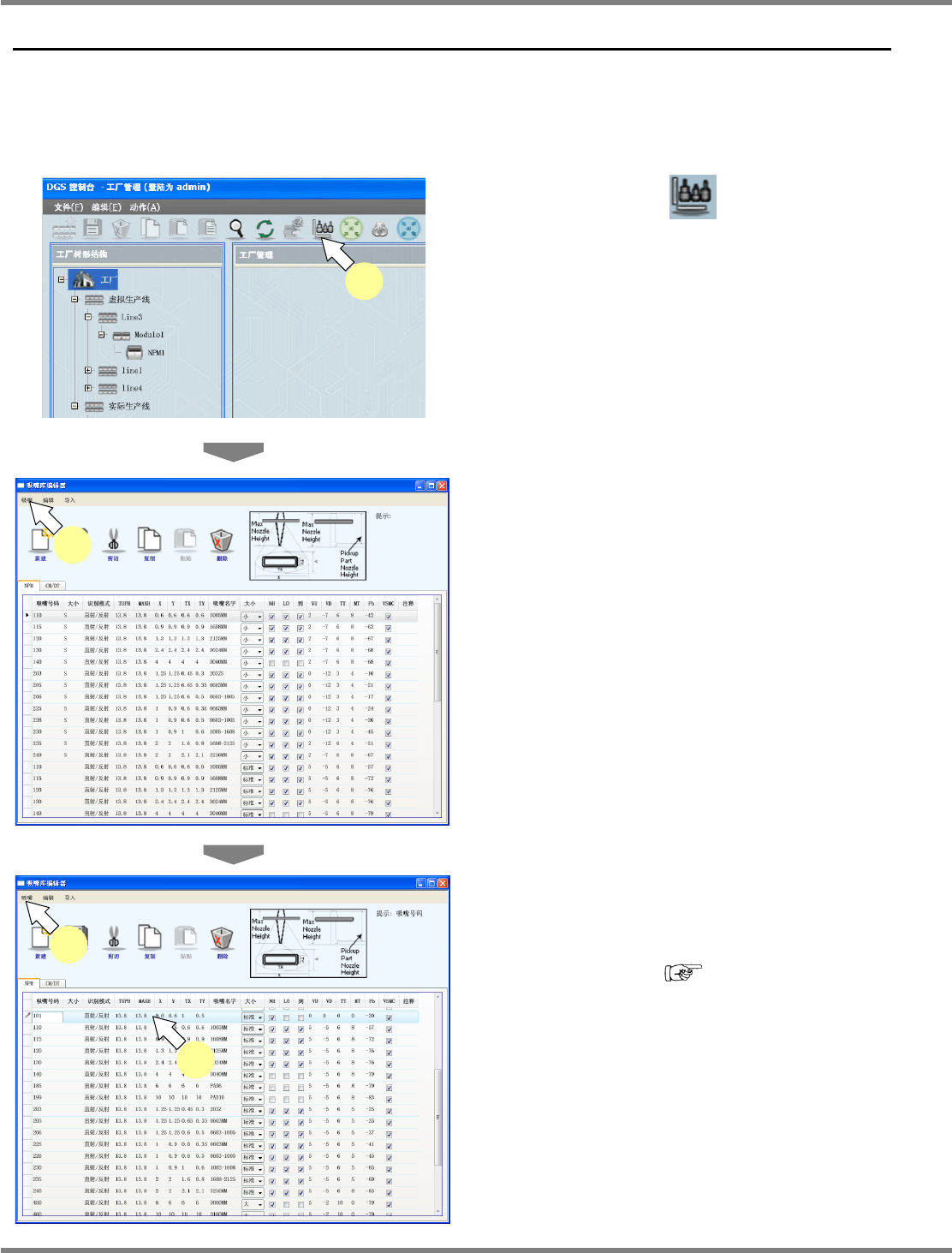

添加新吸嘴
1
点击工具栏的
(
吸嘴库编辑
)
。
•
将会显示
<
吸嘴库编辑器
>
画面。
2
选择菜单栏的
[
吸嘴
]
→
[
创建新
]
。
•
在吸嘴一览的最下行将会添加新吸嘴。
3
输入吸嘴的详细内容。
•
本公司与吸嘴一起提供应设定的详细内容。请
将该记载内容输入到所添加的行的数据中。
项目的详细内容
:
‘4.4.1
吸嘴数据
’
4
选择菜单栏的
[
吸嘴
]
→
[
保存
]
。
Factory040400S-01C01
1
Factory040400S-03C03
2
Factory040400S-04C03
3
4
NPM-DGS
程序手册
4.4
吸嘴程序库编辑器
EJS9AC-MB-04P-00 Page 4-41

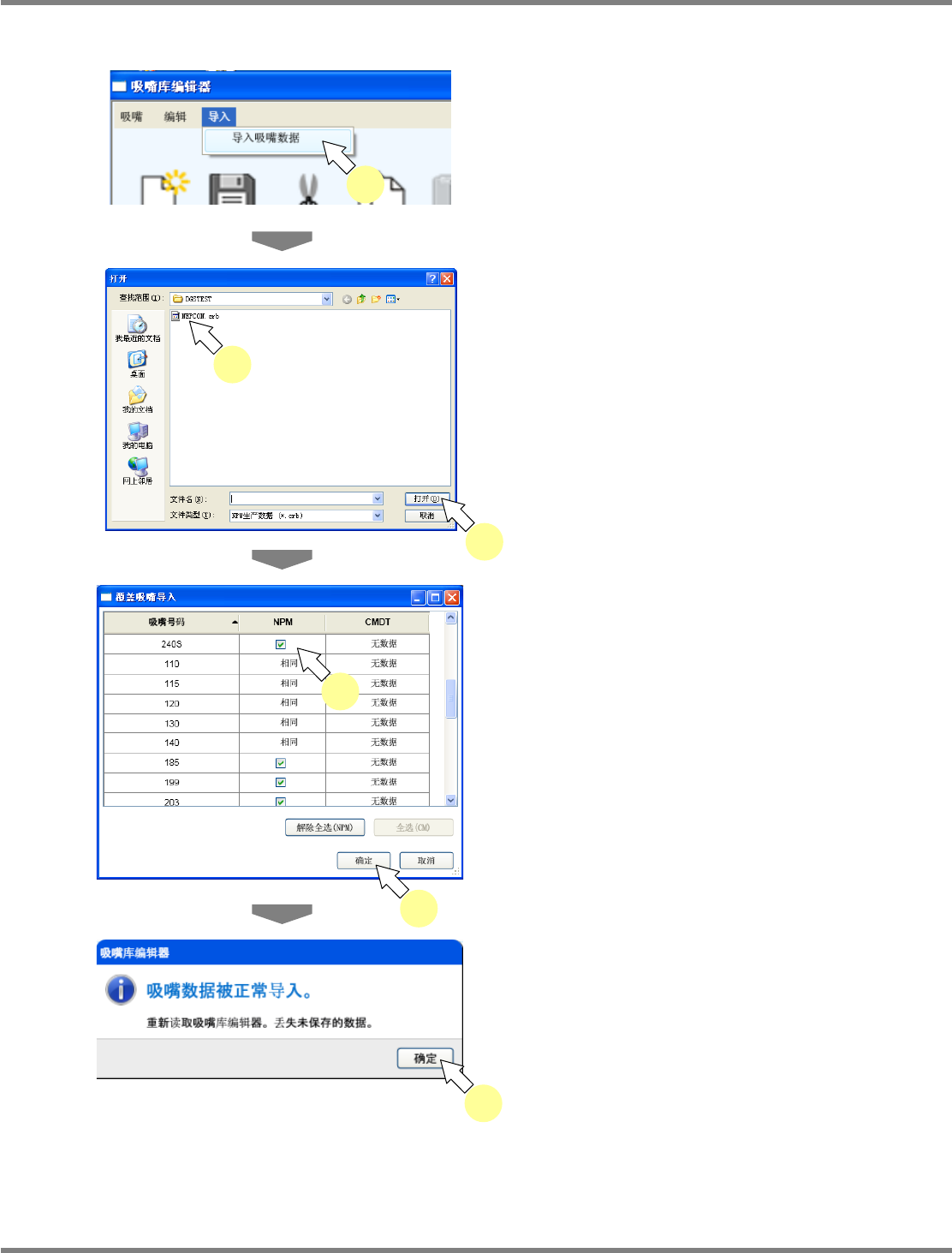

导入吸嘴数据
1
选择菜单栏的
[
导入
]
→
[
导入吸嘴数
据
]
。
•
将显示
<
打开
>
画面。
2
选择需要导入的生产数据。
3
点击
[
打开
]
。
•
将显示确认画面。
4
确认覆盖保存导入的吸嘴。
5
点击
[
确定
]
。
6
点击
[
确定
]
。
Factory040400S-05C00
1
Factory040400S-07C00
5
4
Factory040400S-06C00
2
3
Factory040400S-08C00
6
NPM-DGS
程序手册
4.4
吸嘴程序库编辑器
Page 4-42 EJS9AC-MB-04P-00
4.4.1
吸嘴数据
对吸嘴数据的详细内容进行说明。
吸嘴数据设定项目
(NPM
、
CM/DT
通用
)
项目
说明
‘
吸嘴号码
’
吸嘴的编号。不能编辑标准吸嘴。
12
吸嘴用的小吸嘴时，吸嘴编
号的后面显示
‘S’
。
‘
识别模式
’
显示该吸嘴可对应的识别模式。关于多个显示，机器会自动判断。
‘TUPH’
吸嘴部的高度
吸着元件时的吸嘴高度。从最大吸嘴减元件高度，即可计算。
‘MAXH’
吸嘴的整体长度
显示吸嘴的全高。
‘X’
显示从上部看吸嘴时的
X
方向的大小。
‘Y’
显示从上部看吸嘴时的
Y
方向的大小。
‘TX’
显示从上部看吸嘴时的吸嘴端部
X
方向的大小。
‘TY’
显示从上部看吸嘴时的吸嘴端部
Y
方向的大小。
‘
吸嘴名字
’
显示吸嘴的名称。
‘
大小
’
设定吸嘴大小。有以下
4
个。
• [
标准
]
• [
小
]
• [
大
]
• [50mm]
‘NH’
吸嘴高度的测定
设定是否自动计测吸嘴高度。
‘LO’
有无吸着位置学习
设定是否进行吸着学习。
‘
到
’
有无偏芯补正
设定是否进行偏芯补正。
‘VU’
真空启动时间
在吸头吸着元件时，显示吸头从下降完成前开始将真空置于
ON
的时间。
‘VD’
真空破坏时间
显示在实装时吸头从下降完成前开始真空破坏时间。
‘TT’
吸着保持時間
显示在吸着时吸头下降的时间。
‘MT’
装着保持時間
显示在贴装时吸头下降的时间。
‘Fb’
吸嘴堵塞检测值
进行吸嘴交换时设定吸嘴堵塞检测时使用的阈值。
‘VSMC’
真空传感器贴装检查
检测贴装元件是否完成时设定。
‘
注释
’
请自由输入。
(
任意
)
