NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-237
简易优先顺序的添加
1
选择菜单栏的
[
查看
]
→
[
信息框
]
。
•
显示出实装优先顺序画面。
2
点击
[
简易优先顺序
]
。
3
在
PCB
编辑器上，选择要指定优先顺
序的元件。
4
将所选择的元件拖放到先装表
/
后装表
中，或者点击
[
先贴装
]/[
后贴装
]
，添加
到一览表中。
•
所选择的元件图像从
PCB
编辑器上消失，并被
添加到一览表中。
Project050809S-02C00
1
Project050809S-03C00
3
2
4
4
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-238 EJS9AC-MB-05P-00

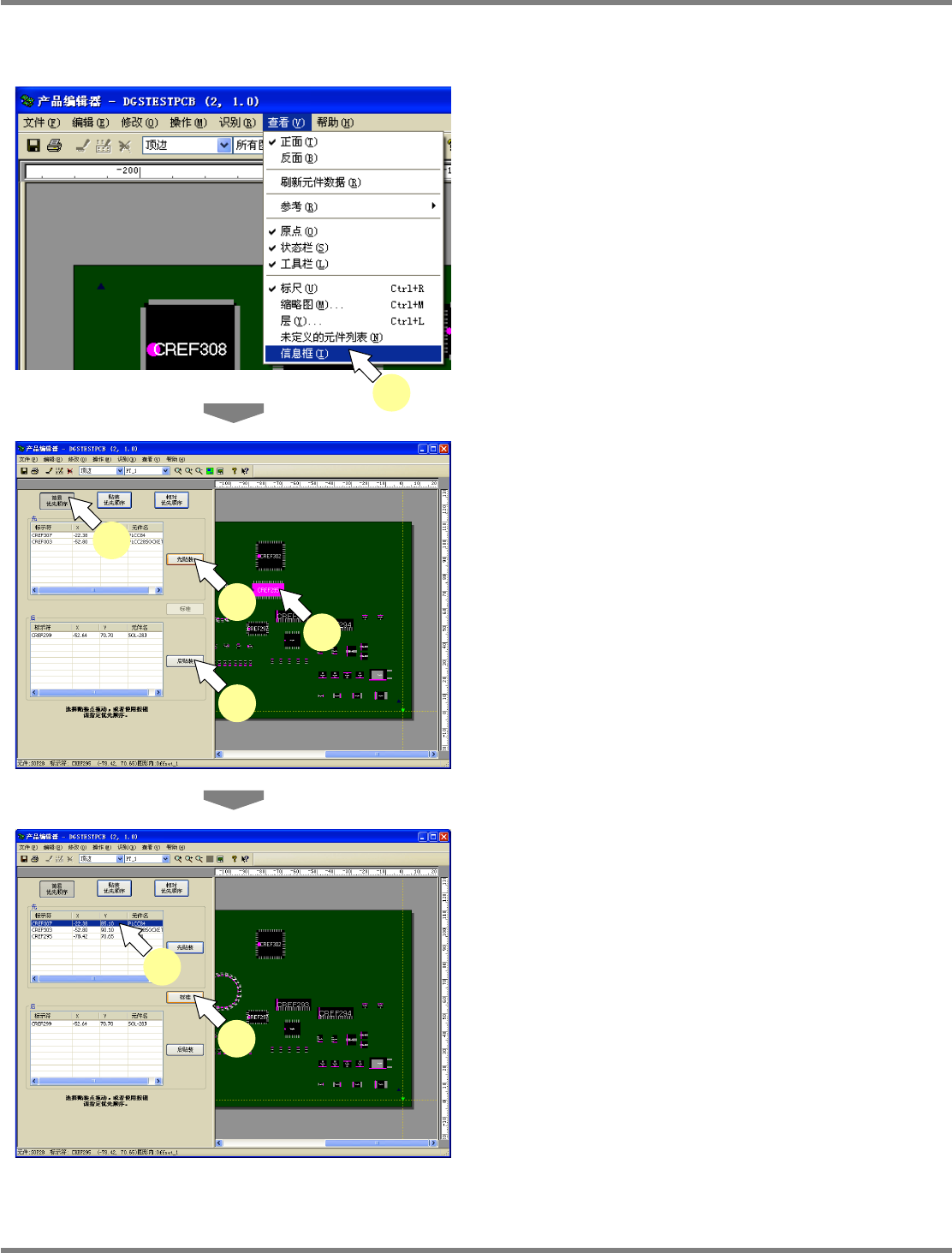

简易优先顺序的编辑
1
选择菜单栏的
[
查看
]
→
[
信息框
]
。
•
显示出实装优先顺序画面。
•
上次使用时如果在显示画面的状态下保存
PCB
编辑器，即使不选择
[
信息框
]
，也会自动显示出
来。
2
点击
[
简易优先顺序
]
。
3
在
PCB
编辑器上选择要添加的元件。
•
如果不把元件添加到一览表中，请进行步骤
5.
的作业。
4
将所选择的元件拖放到先装表
/
后装表
中，或者点击
[
先贴装
]/[
后贴装
]
，添加
到一览表中。
•
所选择的元件图像从
PCB
编辑器上消失，并被
添加到一览表中。
5
在先装表
/
后装表中选择要在先装
/
后装
中删除的元件。
•
如果不把元件从一览表中删除，请勿进行步骤
6.
的作业。
6
点击
[
标准
]
，或者将所选的元件从先装
表
/
后装表中拖放到
PCB
编辑器上。
•
所选元件图像将被显示在
PCB
编辑器上，从先
装表或者后装表中消失。
Project050809S-04C00
1
Project050809S-05C00
3
2
4
4
Project050809S-06C00
5
6
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-239
简易优先顺序的删除
1
选择菜单栏的
[
查看
]
→
[
信息框
]
，在
[
信
息框
]
中未打勾时，要选择。
•
显示出实装优先顺序画面。
•
上次使用时如果在显示画面的状态下保存
PCB
编辑器，即使不选择
[
信息框
]
，也会自动显示出
来。
2
点击
[
简易优先顺序
]
。
3
选择先装表
/
后装表中的所有元件。
4
点击
[
标准
]
，或者将所选的元件从先装
表
/
后装表中拖放到
PCB
编辑器上。
•
所选元件图像将被显示在
PCB
编辑器上，从先
装表或者后装表中消失。
Project050809S-07C00
1
Project050809S-08C00
4
3
2
3
