NPM-DGS
程序手册
7.2
项目编辑系统主画面
EJS9AC-MB-07P-00 Page 7-47
元件数据比较画面
设定显示项目
项目
说明
‘
使用以下生产线的
DB’
选择进行比较的生产线元件库。
元件一览显示
‘
元件编号
’
显示元件名称。
‘
生产线
’
存在于生产线元件库内的元件，将打勾显示。
‘
吸嘴
’
显示元件数据的吸嘴设定的比较结果。
○
:
生产线元件库和主元件库的吸嘴设定相同。
×
:
生产线元件库和主元件库的吸嘴设定不同。
－
:
不存在于生产线元件库内的元件。
‘
吸附速度
’
显示元件数据的吸附速度的比较结果。
○
:
生产线元件库和主元件库的吸附速度相同。
×
:
生产线元件库和主元件库的吸附速度不同。
－
:
不存在于生产线元件库内的元件。
‘
贴装速度
’
显示元件数据的贴装速度的比较结果。
○
:
生产线元件库和主元件库的贴装速度相同。
×
:
生产线元件库和主元件库的贴装附速度不同。
－
:
不存在于生产线元件库内的元件。
‘
识别速度
’
显示元件数据的识别速度的比较结果。
○
:
生产线元件库和主元件库的识别速度相同。
×
:
生产线元件库和主元件库的识别速度不同。
－
:
不存在于生产线元件库内的元件。
Product070209S-06C00
NPM-DGS
程序手册
7.2
项目编辑系统主画面
Page 7-48 EJS9AC-MB-07P-00
项目
说明
元件一览显示
‘
照明偏移量
’
显示元件数据的照明偏移量的比较结果。
○
:
生产线元件库和主元件库的照明偏移量相同。
×
:
生产线元件库和主元件库的照明偏移量不同。
－
:
不存在于生产线元件库内的元件。
‘
吸附位置偏移量
’
显示元件数据的吸附位置偏移量
X
、
Y
的比较结果。
○
:
生产线元件库和主元件库的吸附位置偏移量
X
、
Y
相同。
×
:
生产线元件库和主元件库的吸附位置偏移量
X
、
Y
不同。
－
:
不存在于生产线元件库内的元件。
按钮
项目
说明
[
全选
]
在全部元件的复选框内打勾。
[
差异选择
]
只在生产线元件库和主元件库间存在差异的元件上打勾。
[
转换选项
]
取消当前打勾的元件复选框内的打勾，并在没有打勾的元件复选框内
打勾。
[
主数据库的刷新
]
关于复选框处于打勾的元件，以生产线元件库的元件数据来刷新主元
件库的元件数据。
[
从生产线数据库删除
]
从生产线元件库中删除复选框处于打勾的元件。
在删除后的状态下输出生产数据，能够向生产线元件库反映主元件库
的数据。
[
确定
]
关闭元件数据比较画面。
NPM-DGS
程序手册
7.3
供料器装配画面
EJS9AC-MB-07P-00 Page 7-49
7.3
供料器装配画面
通过供料器装配画面进行元件装配状态的确认和更改。请在项目栏的
‘
动作
’
的
‘
视图
’
中选择
[
供料器
装配
]
。供料器装配画面是项目编辑系统的初期画面，优化完毕后也会自动切换为此画面。
此时，除了元件装配以外，还可确认循环时间、过程数、实装点总数。

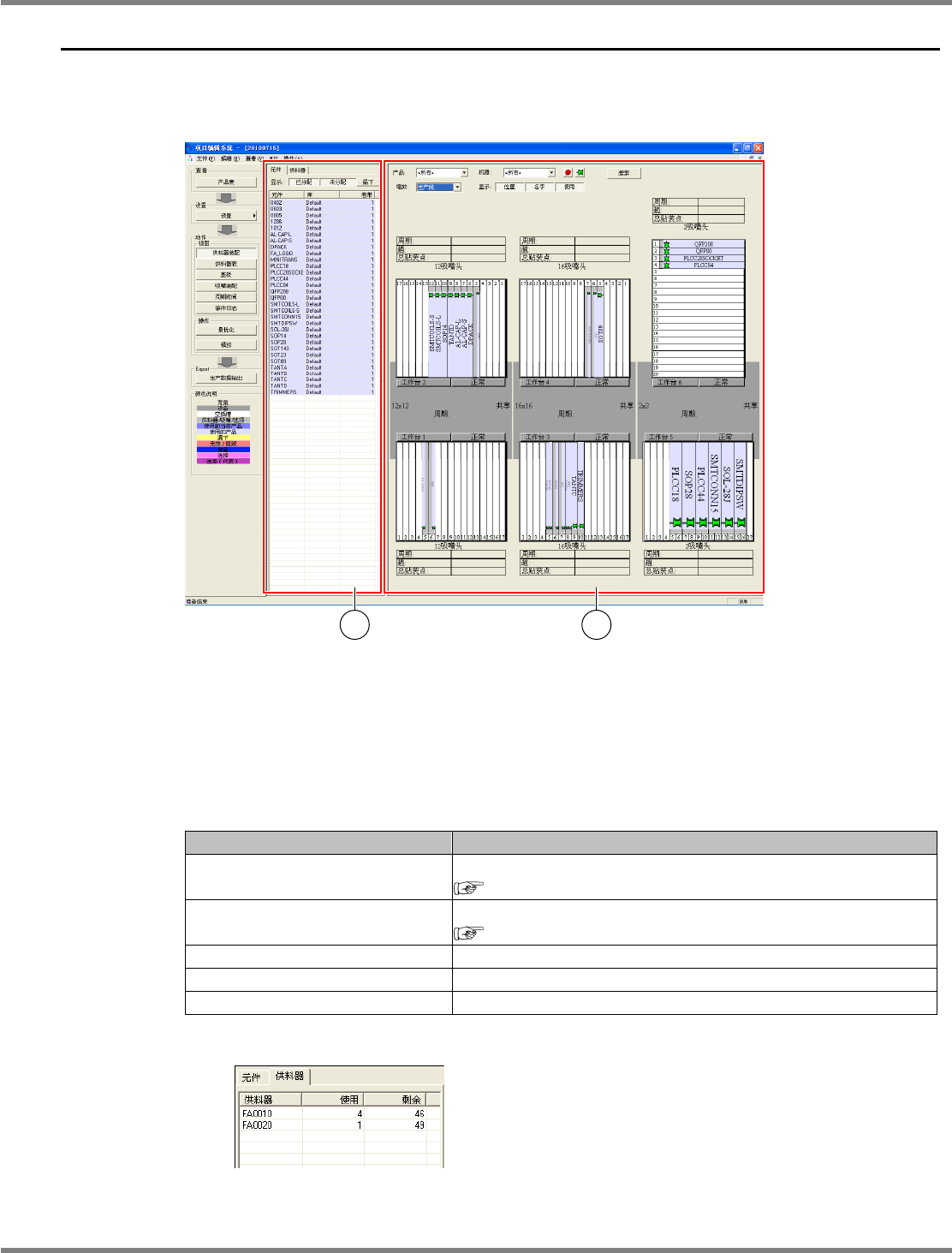

① 元件列表、供料器列表
点击元件标签、将显示包含在当前所制作数据内的元件一览。
能够通过按钮来切换所显示的元件。
[
已分配
]
:
显示供料器上装配的元件。
[
未分配
]
:
显示供料器上未装配的元件。
[
漏下
]
:
显示虽然供料器上装配，但是，现在的项目的任何
PCB
都不使用的元件。
右击菜单
项目
说明
[
编辑元件
]
显示元件编辑器画面。
‘6.5.3
编辑元件
’
[
托盘板数据编辑
]
编辑托盘板数据。
‘7.3
供料器装配画面
’
→
‘
托盘板数据的编辑
’
[
跳过元件
]
跳过所选择的元件。
[
不为装配对象
]
不分装所选择的元件。
[
复制部品名
]
将所选择的元件名称复制到剪贴板上。
点击供料器标签，将显示当前的数据制作所使用的供料器一览。同时还显示使用卷盘数量。
