NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-204 EJS9AC-MB-05P-00
详细编辑设定项目
项目
说明
‘
参考编号
’
显示参考编号。
‘X’
显示
X
坐标的位置。
‘Y’
显示
Y
坐标的位置。
‘
角度
’
显示实装角度。
‘
库
’
显示登录元件的元件库名。
‘
元件
’
显示元件名。
‘
类型
’
显示种类。
‘
实装顺序
’
显示实装的顺序。
‘
图形类型
’
显示图形类型。
菜单
项目
说明
[
多重编辑
]
编辑所选择的项目。
[
删除
]
删除所选择的项目。
[
重设
]
更新显示。
[
过滤器
]
给显示的项目装上过滤器。
[
另存为
]
保存编辑结果。
[
关闭
]
关闭画面。
Project050804S-32C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-205

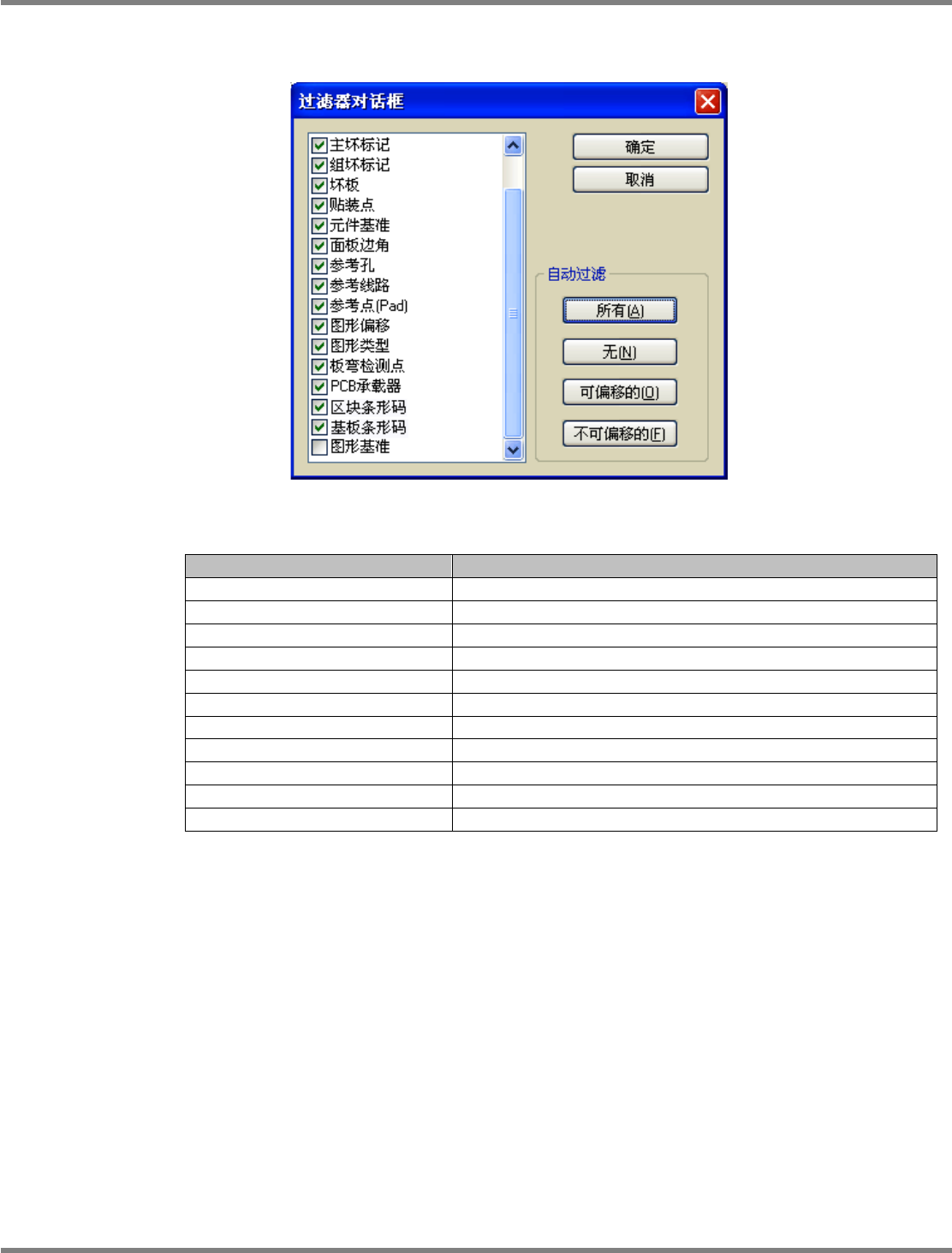

过滤器对话框
过滤器对话框设定项目
项目
说明
‘
基板标记
’
转换详细编辑画面的基板标记的显示
/
不显示。
‘
图形标记
’
转换详细编辑画面的图形标记的显示
/
不显示。
‘
代表不良标记
’
转换详细编辑画面的代表不良标记的显示
/
不显示。
‘
任意不良标记
’
转换详细编辑画面的任意不良标记的显示
/
不显示。
‘
图形不良标记
’
转换详细编辑画面的图形不良标记的显示
/
不显示。
‘
贴装点
’
转换详细编辑画面的实装点的显示
/
不显示。
‘
个别标记
’
转换详细编辑画面的个别标记的显示
/
不显示。
‘
基板外形
’
转换详细编辑画面的基板外形的显示
/
不显示。
‘
参考孔
’
转换详细编辑画面的参考孔的显示
/
不显示。
‘
参考追踪
’
转换详细编辑画面的参考追踪的显示
/
不显示。
‘
参考点
[Pad]’
转换详细编辑画面的参考垫的显示
/
不显示。
Project050804S-33C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-206 EJS9AC-MB-05P-00
项目
说明
‘
图形偏移
’
转换详细编辑画面的图形偏移的显示
/
不显示。
‘
图形类型
’
转换详细编辑画面的图形类型的显示
/
不显示。
‘
基板弯曲计测点
’
转换详细编辑画面的基板弯曲计测点的显示
/
不显示。
‘
载体
’
转换详细编辑画面的载体的显示
/
不显示。
‘
图形条形码
’
转换详细编辑画面的图形条形码的显示
/
不显示。
‘
基板条形码
’
转换详细编辑画面的基板条形码的显示
/
不显示。
‘
图形标记
’
转换详细编辑画面的图形标记的显示
/
不显示。
‘
机种辨别标记
’
转换详细编辑画面的机种辨别标记的显示
/
非显示。
按钮
按钮
说明
‘
自动过滤
’
[
所有
]
显示全部设定。
[
无
]
不显示全部设定。
[
可偏移的
]
只显示有偏移的部分。
[
不可偏移的
]
只显示没有偏移的部分。
