NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-00 Page 5-119 5.8.1 基板信息 在基板信息画面上编辑基板属性。 向基板图像导入 CAD / BOM 1 从菜单栏中选择 [ 文件 ] → [ 导入 ] → [CAD/BOM] 。 • 将显示 <CAD 导入 > 画面。 2 选择所使用的 CAD 宏。 ∗ 需要事先制作 CAD 宏。 ( ‘5.2 CAD 宏的定义 ’ ) 3 选…
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-118 EJS9AC-MB-05P-00
右击菜单
菜单栏
工具栏
元件上
基板
标记上
代表不良
标记上
个别
标记上
基板弯曲
检查位置上
基板上
说明
−
− −
−
−
−
−
在对
PCB
图像进行放大、缩小时，以
指定位置为中心进行放大、缩小。
−
− −
−
−
−
−
进行
PCB
图像的放大。
−
− −
−
−
−
−
进行
PCB
图像的缩小。
−
− −
−
−
−
−
以选择的实装点为中心进行放大显示。
−
− −
−
−
−
−
调节变焦以使现在的画面尺寸能显示
整个基板。
−
− −
−
−
−
−
一个基板上有多个图形类型时，转换为
在
PCB
图像里显示的图形类型。
菜单栏里不存在的右击菜单
右击菜单
菜单栏
工具栏
元件上
基板
标记上
代表不良
标记上
个别
标记上
基板弯曲
检查位置上
基板上
说明
− −
[
参考编号
隐藏
/
显示
]
−
−
−
−
−
在
PCB
图像上隐藏或者显示所选的元
件。
− −
[
旋转所有
使用元件
的实装
]
−
−
−
−
−
变更所选的元件的实装角度。
− −
[
复位
]
−
−
−
−
−
复位在
[
实装点编辑
(
仅限于选择的图
形
)]
时进行的变更。
− − −
[
基板标记
编辑
]
[
代表不良
标记编辑
]
[
个别标记
编辑
]
−
−
启动各标记的编辑画面。
− − − −
−
−
[
基板弯曲
测量点编
辑
]
−
启动基板弯曲测量点的编辑画面。
− −
[
超出长度
编辑
]
−
−
−
−
−
设定从选中的贴装点的基板端的超出
长度。
− −
[
设定在位
置调整基
准位置
]
[
设定在位
置调整基
准位置
]
[
设定在位
置调整基
准位置
]
[
设定在位
置调整基
准位置
]
[
设定在位
置调整基
准位置
]
−
设定在位置调整基准位置上。
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-119
5.8.1
基板信息
在基板信息画面上编辑基板属性。

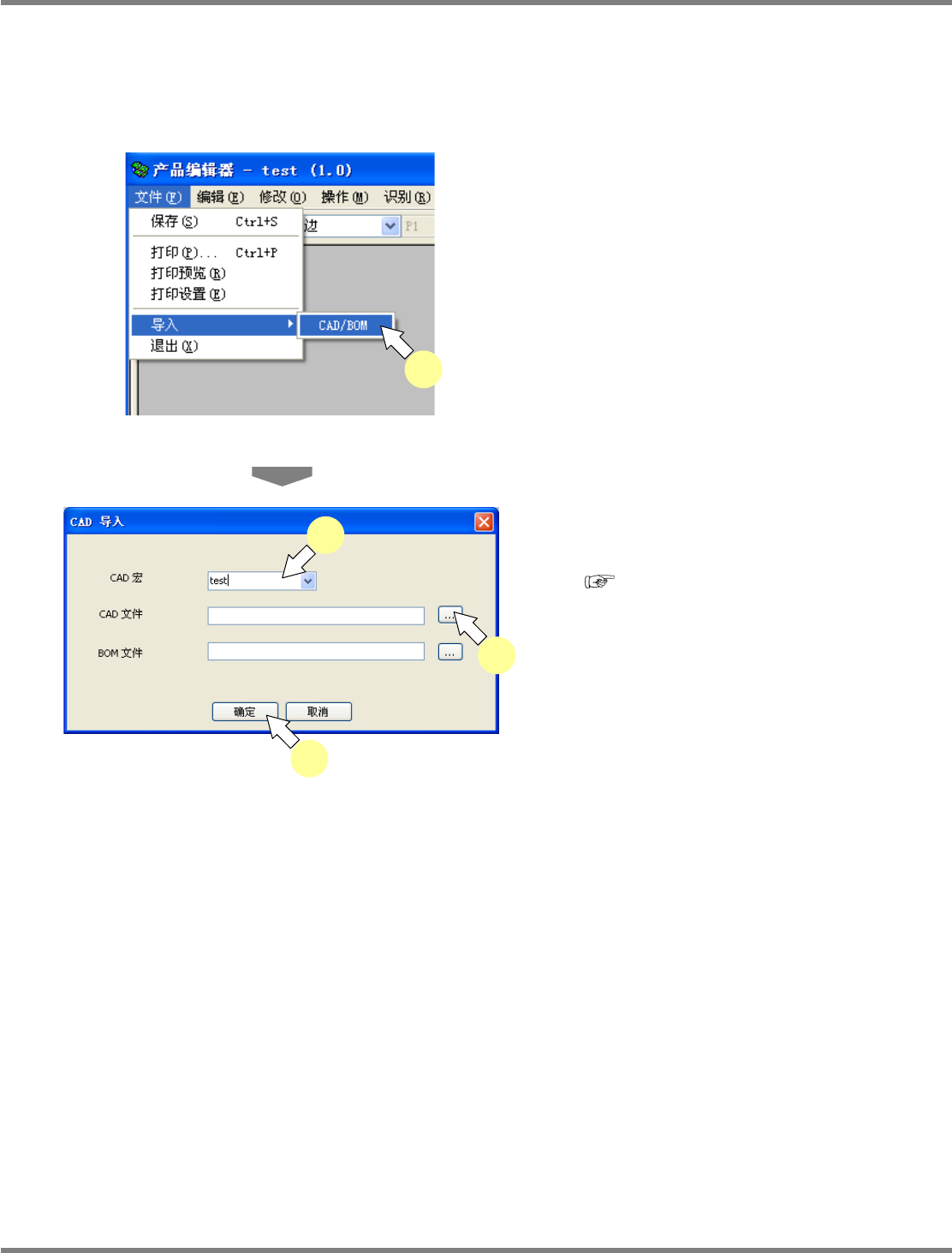

向基板图像导入
CAD / BOM
1
从菜单栏中选择
[
文件
]
→
[
导入
]
→
[CAD/BOM]
。
•
将显示
<CAD
导入
>
画面。
2
选择所使用的
CAD
宏。
∗
需要事先制作
CAD
宏。
(
‘5.2 CAD
宏的定义
’ )
3
选择所使用的
CAD
文件。
4
点击
[OK]
。
•
通过所指定的文件和宏来实施导入。
∗
关于
CAD
宏的动作，请参照
‘5.2.1 CAD
宏编辑
器
’
。
Project050801S-17C00
1
Project050801S-18C00
3
2
4
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-120 EJS9AC-MB-05P-00

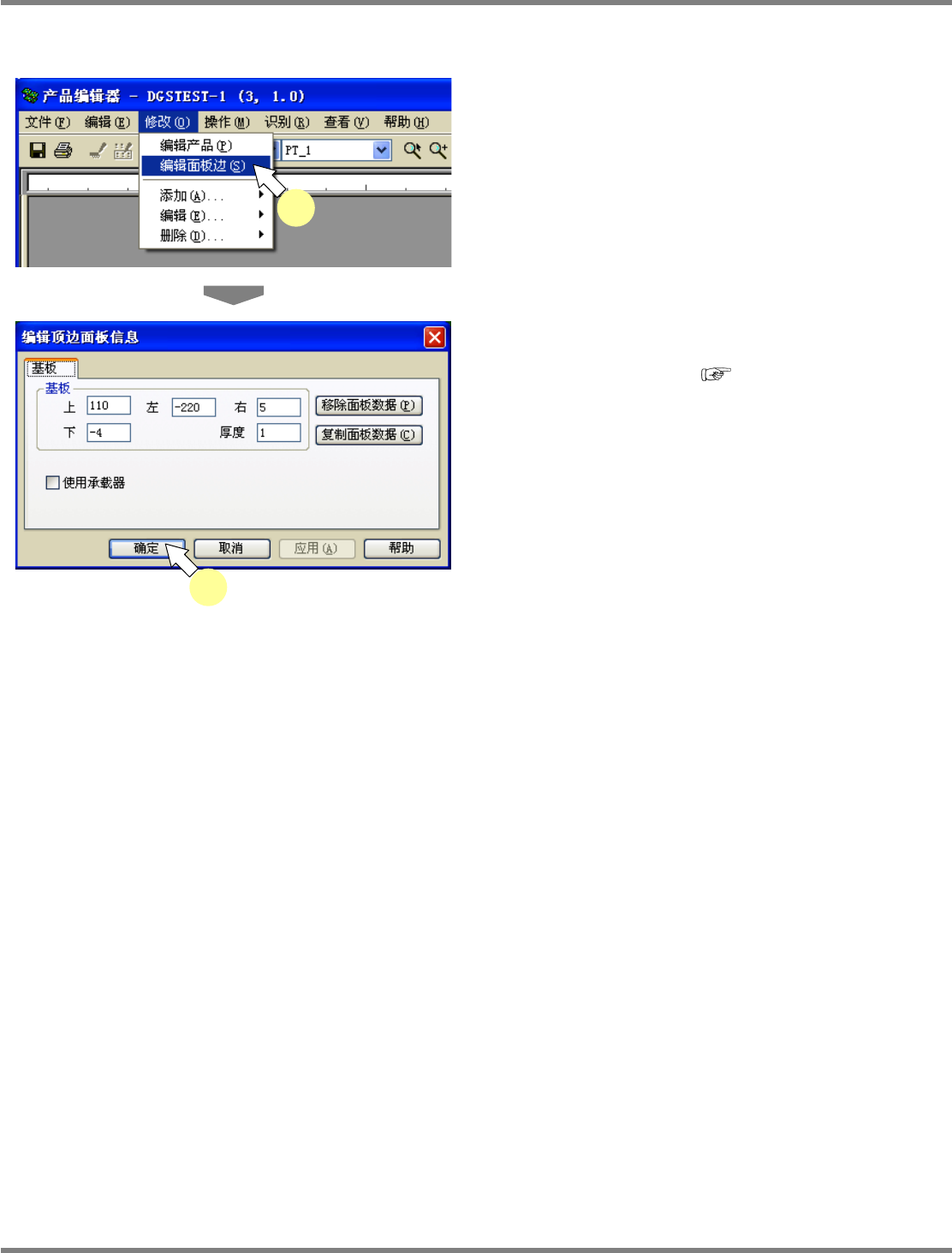

编辑基板属性
1
选择菜单栏的
[
修改
]
→
[
编辑面板边
]
，
或者鼠标光标位于基板上时在右击菜
单中选择
[
编辑面板边
]
，或者双击基板。
•
将会显示
<
编辑顶边面板信息
>
画面。
2
进行标签的编辑。
<
基板数据复制
>
画面
:
‘5.8.1
基板信息
’
→
‘
基板标签
’
3
点击
[
确定
]
。
•
已被变更的内容将会反映到基板图像上。
Project050801S-01C00
1
Project050801S-02C00
3
