NPM-DGS 程序手册 9.3 生产数据的操作 Page 9-26 EJS9AC-MB-09P-00 9.3.9 自动准备转换功能 自动准备转换功能分为读取条形码的 方法和读取机种辨别标记两种方 法。 执行这项自动准备转换功能，需要事 先在 PCB 编辑器内，对基板设定条形码或 自动转换标记。 自动准备转换信息能够附加在数据编 辑器下输出的数据上。 自动准备转换一览表 显示项目 项目 说明 条形码设定画面 ‘ 项目名 ’ 显示…
NPM-DGS
程序手册
9.3
生产数据的操作
EJS9AC-MB-09P-00 Page 9-25
9.3.7
检查编辑器的启动
1
选择要编辑的生产数据。
2
在所选的生产数据上右击弹出菜单，选
择
[
检查编辑器启动
]
。
•
显示出
<
检查编辑器
>
画面。
9.3.8
下载标志的复位
1
选择用红色显示的生产数据。
2
选择右击菜单的
[
下载标签复位
]
。
•
显示出
<
下载的复位确认
>
画面。
3
点击
[
是
]
。
•
显示出
<
下载的复位确认
>
画面。
•
强制解除所选择的生产数据的下载状态。
∗
需要复位生产中数据的下载图标，执行编辑后，
再以相同的名称再次下载时，需要线性下载。
(
以防缺欠
)
需要在排出生产线的设备内的全部基板后，实
施线性下载。
PPD090404S-01C04
1
2
PPD090406S-01C02
1
2
PPD090406S-02C01
3
NPM-DGS
程序手册
9.3
生产数据的操作
Page 9-26 EJS9AC-MB-09P-00
9.3.9
自动准备转换功能
自动准备转换功能分为读取条形码的方法和读取机种辨别标记两种方法。
执行这项自动准备转换功能，需要事先在
PCB
编辑器内，对基板设定条形码或自动转换标记。
自动准备转换信息能够附加在数据编辑器下输出的数据上。

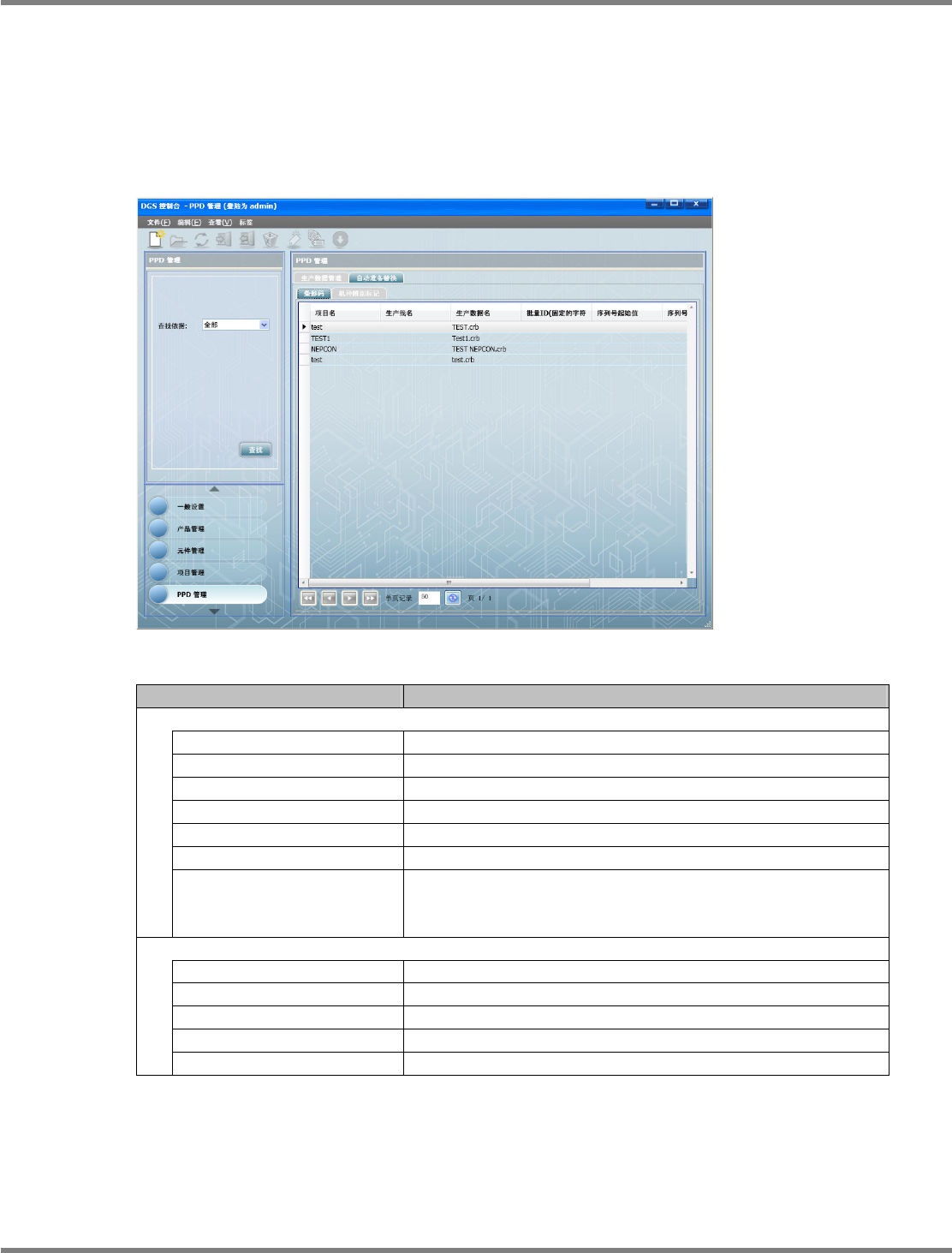

自动准备转换一览表
显示项目
项目
说明
条形码设定画面
‘
项目名
’
显示
PCB
名称。
‘
生产线名
’
显示生产线。
‘
生产数据名
’
显示生产数据名称。
‘
批量
ID (
固定的字符串
)’
显示批量
ID
。
‘
序列号开始值
’
显示序列编号的开始。
‘
序列号结束值
’
显示序列编号的结束。
‘
读取面
’
设定读取面。
• [
上面
]
• [
反面
]
机种辨别标记设定画面
‘PCB
名
’
显示
PCB
名称。
‘
生产线
’
显示生产线。
‘
生产数据名
’
显示生产数据名称。
‘
标记颜色
’
显示机种辨别标记的颜色。
‘
对基板
’
在自动准备转换功能下，显示成对基板的名称。
PPDManager090300S-01C03
NPM-DGS
程序手册
9.3
生产数据的操作
EJS9AC-MB-09P-00 Page 9-27
菜单
菜单栏
工具栏 右击菜单
说明
[
文件
]
[
新建
]
[
新建
]
显示新建
PCB
代码的画面。
[
打开
]
[
打开
]
显示编辑
PCB
代码的画面。
[
编辑
]
[
删除
]
[
删除
]
删除
PCB
代码。
[
查看
]
[
更新
]
−
再次显示自动准备转换一览表。
标签
项目
说明
[
条形码
]
显示通过条形码来切换机种的画面。
[
机种辨别标记
]
显示通过机种辨别标记来切换机种的设定画面。
