NPM-DGS
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-00 Page 5-43
在编辑画面可以使用的运算符和式如下所示。
∗
在编辑画面使用字符串时，务必用
“ “(
双引号
)”
圈住字符串。
运算符、式
说明
$n (n: 1,2,3
…
)
指第
n
栏。
+ 进行加法演算。
− 进行减法演算。
∗ 进行乘法演算。
/
进行除法演算。
%
求剩余。
#
进行连接。
= 确认左右是否相等。
!
=
确认左右是否不相等。
< 确认左边是否比右边小。
> 确认左边是否比右边大。
<= 确认左边是否在右边之下。
>= 确认左边是否在右边之上。
||
取左边和右边的或。
&&
取左边和右边的逻辑积。
rtrim (x)
删除空白。
upper (x)
使字符串为大写。
mid (x,y,z)
返回第
x
行、第
y
列中长度为
z
的字符串。
carry (x)
对象单元格如果空着，取前面的记录值。对象单元格里若有值，就取那个值。
length (x)
返回字符串的长度。
NPM-DGS
程序手册
5.2 CAD
宏的定义
Page 5-44 EJS9AC-MB-05P-00
使用分隔符指定
BOM
文件时的
BOM
格式的定义

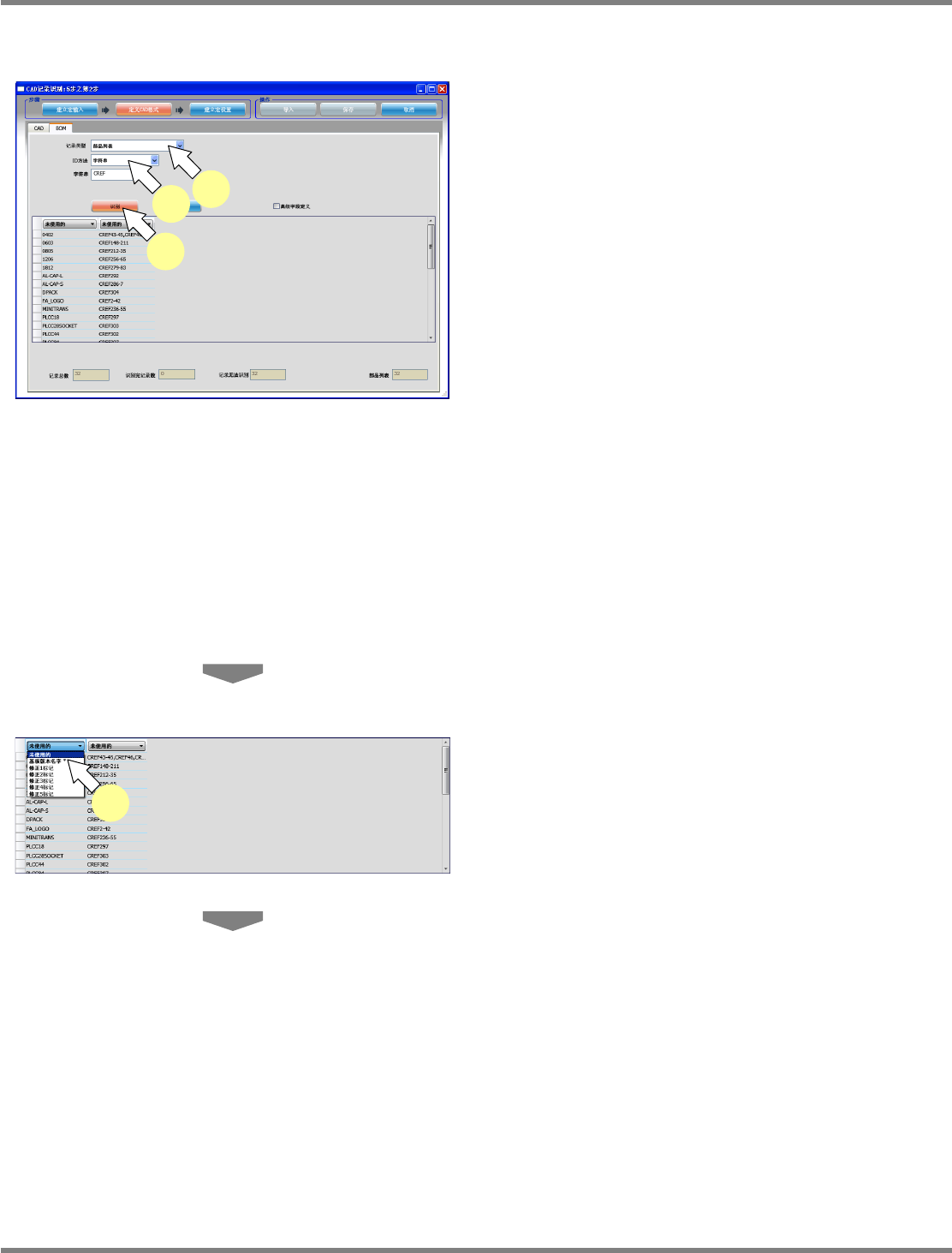

1
选择定义的记录类型。
∗
关于可设定的
‘
记录类型
’
，请参照
‘5.2.1 CAD
宏
编辑器
’
→
‘2. CAD
格式定义
’
→
‘ BOM
标签
’
→
‘
记录类型和字段定义的关系
’
。
∗
我们推荐首先定义实装点记录。
∗
显示出来的字段，根据选择的记录类型将会有
所不同。
2
选择使用的
ID
方法。
∗
关于可使用的
‘ID
方法
’
，请参照
‘5.2.1 CAD
宏编
辑器
’
→
‘2. CAD
格式定义
’
→
‘ BOM
标签
’
→
‘
记录类型和字段定义的关系
’
。
∗
显示出来的选项，根据选择的
ID
方法将会有所
不同。
∗
对于显示出来的选项，请设定适当的数值。
3
点击
[
识别
]
。
•
按照用
ID
方法已设定的条件检索
BOM
文件，
显示其结果。
4
在各列的下拉菜单中选择字段名字。
∗
至少要把全部必须字段
(
末尾显示
‘
∗
’)
定义完
成。
Project050201S-66C00
1
2
3
Project050201S-67C00
4
NPM-DGS
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-00 Page 5-45

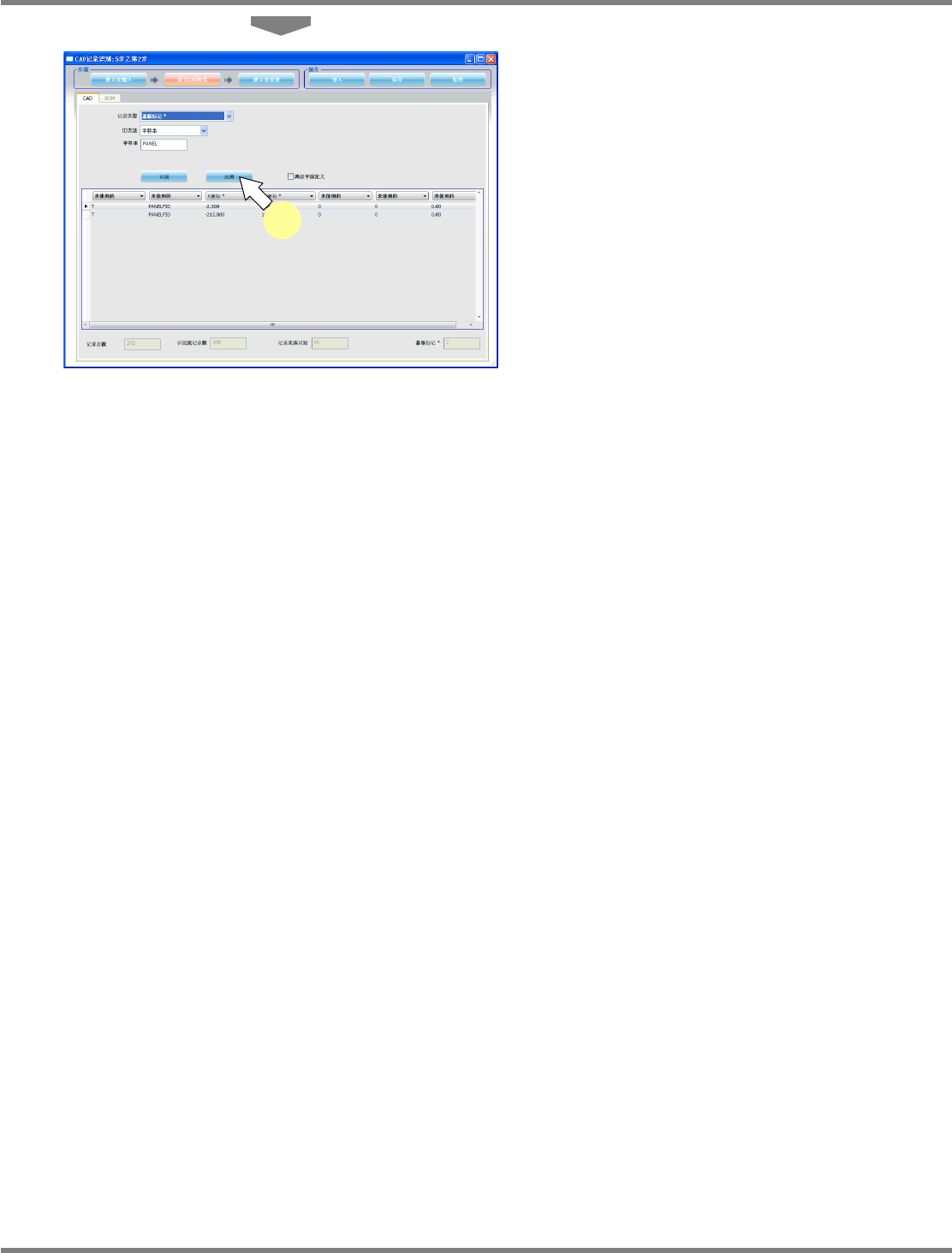

5
点击
[
应用
]
。
Project050201S-68C01
5
