NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-252 EJS9AC-MB-05P-00 相对优先顺序的编辑 1 选择菜单栏的 [ 查看 ] → [ 信息框 ] 。 • 显示出实装优先顺序画面。 • 上次使用时如果在显示画面的状态下 保存 PCB 编辑器， 即使不选择 [ 信息框 ] ， 也会自动显示出 来。 2 点击 [ 相对优先顺序 ] 。 3 在一览表中选择要编辑的序列。 4 在 PCB 编辑器上选择要添加到序列…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-251
3
点击
[
添加
]
。
4
在
PCB
编辑器上，选择要指定优先顺
序的元件。
5
将所选择的元件拖放到先装表
/
后装表
中，或者点击
[
向前
]/[
向后
]
，添加到一
览表中。
•
所选元件图像从
PCB
编辑器上消失，并被添加
到表中。
6
选择
‘3
维贴装
’
。
•
选择
3D
实装，则可实装到同一个坐标上。
•
如果不进行
3D
实装，请勿进行步骤
6.
的作业。
Project050809S-26C00
3
5
4
5
6
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-252 EJS9AC-MB-05P-00
相对优先顺序的编辑
1
选择菜单栏的
[
查看
]
→
[
信息框
]
。
•
显示出实装优先顺序画面。
•
上次使用时如果在显示画面的状态下保存
PCB
编辑器，即使不选择
[
信息框
]
，也会自动显示出
来。
2
点击
[
相对优先顺序
]
。
3
在一览表中选择要编辑的序列。
4
在
PCB
编辑器上选择要添加到序列里
的元件。
•
如果不把元件添加到一览表中，请进行步骤
6.
的作业。
5
将所选择的元件拖放到先装表
/
后装表
中，或者点击
[
向前
]/[
向后
]
，添加到一
览表中。
•
所选元件图像从
PCB
编辑器上消失，并被添加
到表中。
Project050809S-27C00
1
Project050809S-28C00
2
Project050809S-29C00
3
4
5
5
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-253

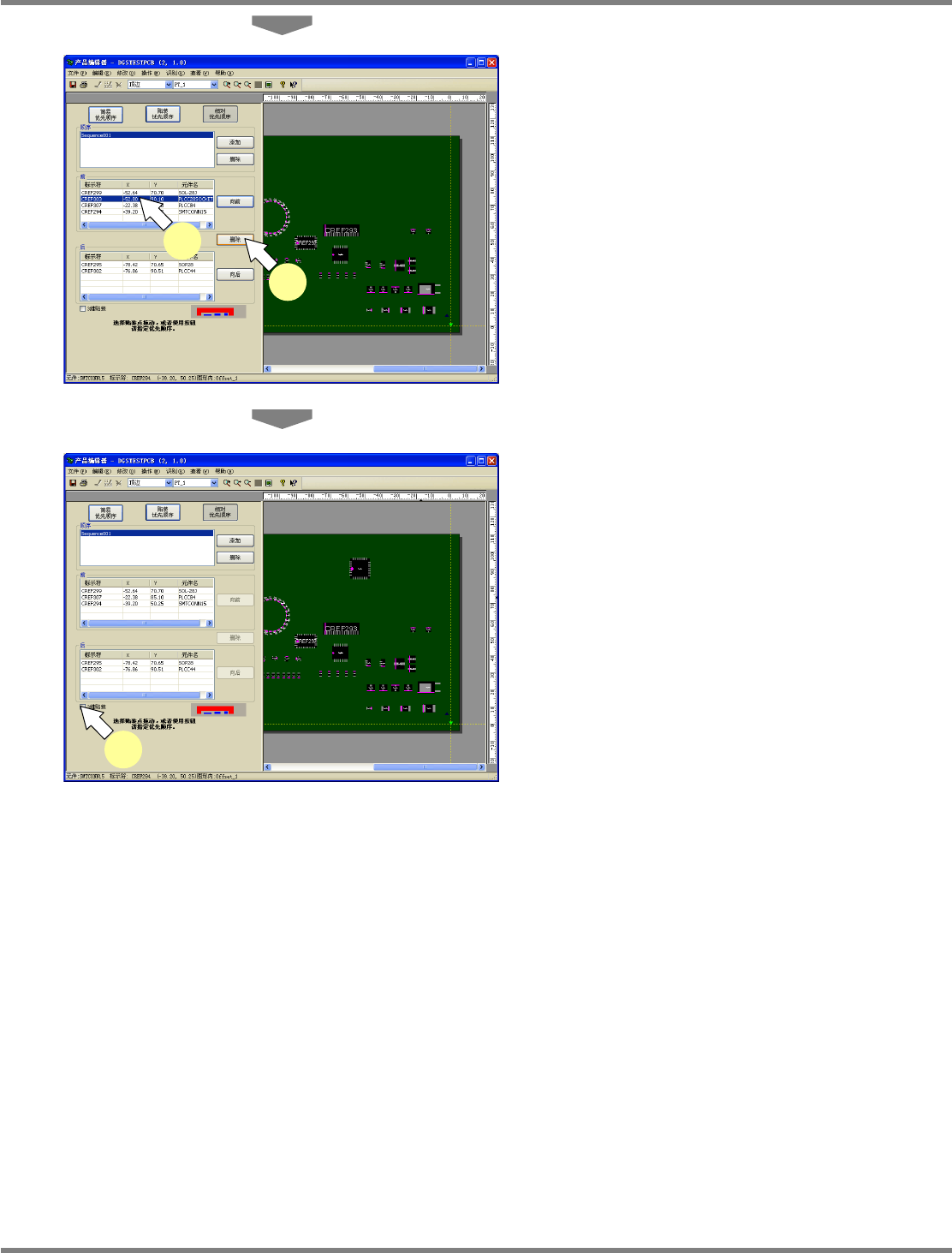

6
在先装表
/
后装表中选择要从序列里删
除的元件。
•
如果不把元件从一览表中删除，请进行步骤
8.
的作业。
7
点击
[
删除
]
，或者将所选择的元件从先
装表
/
后装表中拖放到
PCB
编辑器上。
•
所选元件图像将被显示在
PCB
编辑器上，从先
装表或者后装表中消失。
8
点击
‘3
维贴装
’
，变更设定。
•
如果不变更
3D
实装，请勿进行步骤
8.
的作业。
Project050809S-30C00
6
7
Project050809S-31C00
8
