NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-130 EJS9AC-MB-05P-00 正面一面取基板的转换 1 选择菜单栏的 [ 操作 ] → [ 转换 ] 。 • 显示出将多面取基板转换成一面取基 板的图 像。 Project050802S-0 9C00 1 Project050802S-1 0C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-129

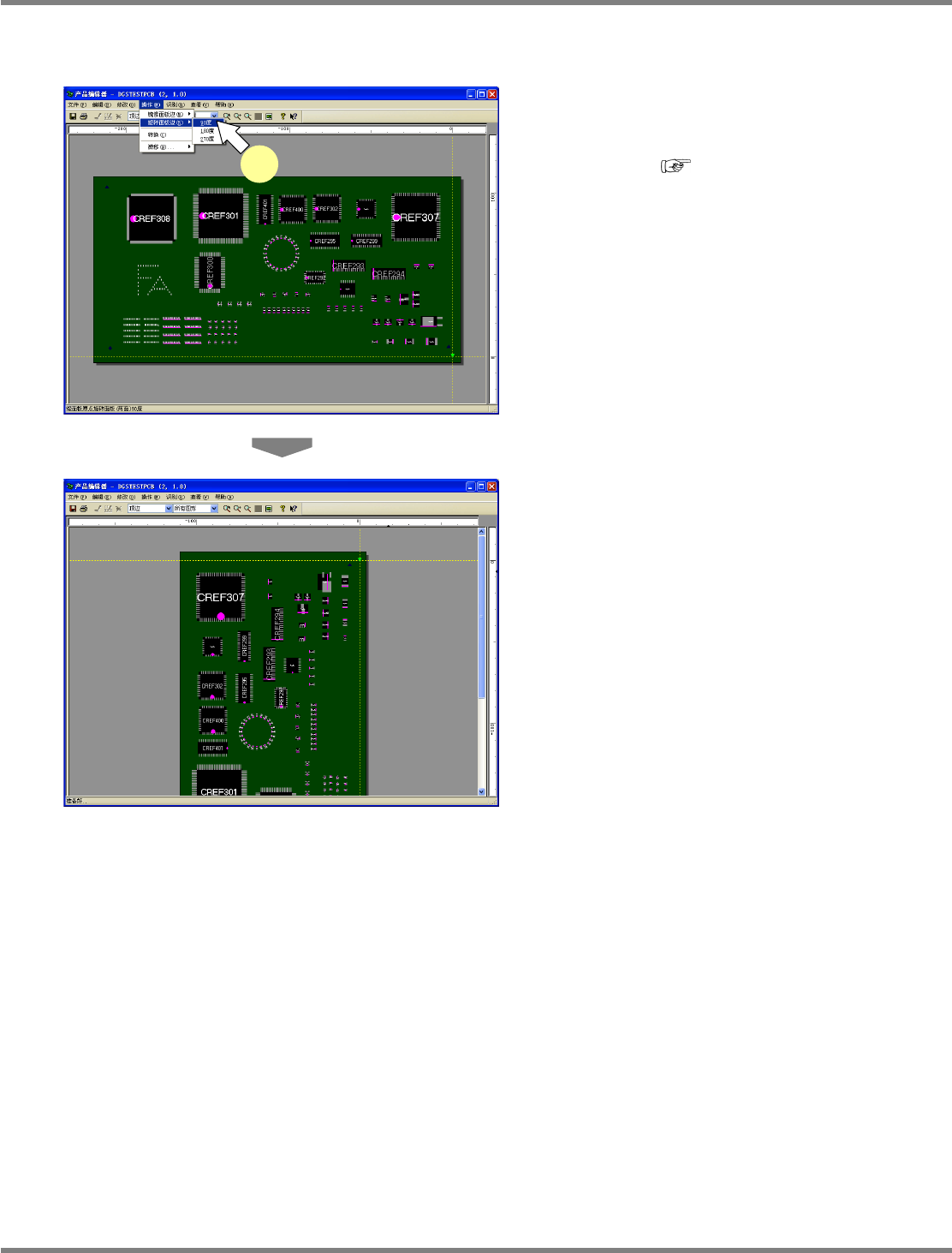

基板的旋转
1
选择菜单栏的
[
操作
]
→
[
旋转面板边
]
，
选择使基板旋转的角度。
旋转方向
:
‘5.8 PCB
编辑
’
→
‘ PCB
编辑
器
’
•
显示出按指定的角度旋转的基板图像。
Project050802S-07C00
1
Project050802S-08C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-130 EJS9AC-MB-05P-00

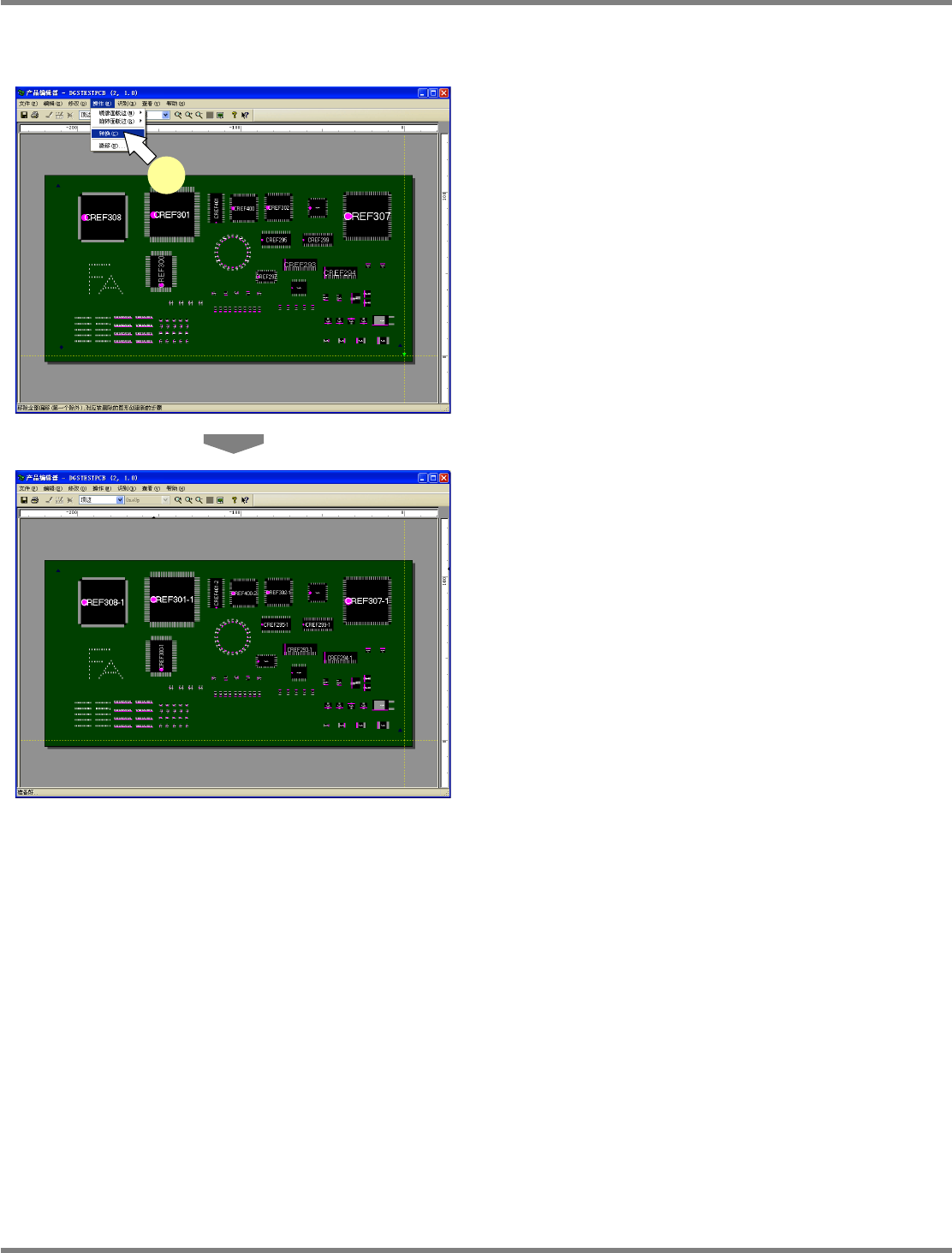

正面一面取基板的转换
1
选择菜单栏的
[
操作
]
→
[
转换
]
。
•
显示出将多面取基板转换成一面取基板的图
像。
Project050802S-09C00
1
Project050802S-10C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-131

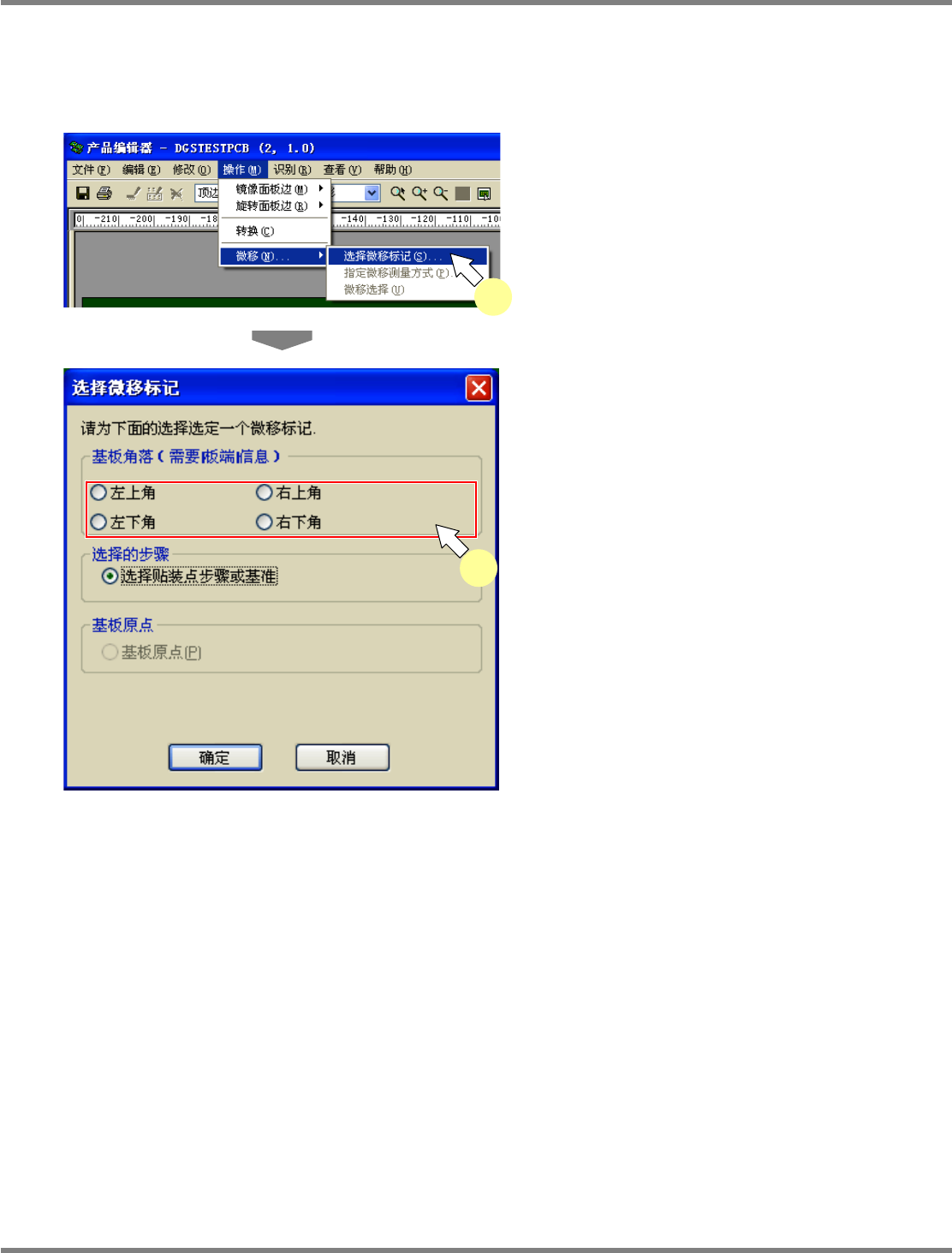

位置的调整
① 基准位置的选择
1
选择菜单栏的
[
操作
]
→
[
微移
]
→
[
选择
微移标记
]
。
•
显示出
<
选择微移标记
>
画面。
2
指定作为位置调整基准的位置。
Project050802S-11C00
1
Project050802S-12C00
2
