NPM-DGS 程序手册 5.6 PCB 的导入 Page 5-82 EJS9AC-MB-05P-00 5.6 PCB 的导入 进行 PCB 的导入，则会由文件导入 PCB 数据。 5.6.1 从 crb 文件的导入 由 crb 格式的文件导入 PCB 数据。 1 在画面左上处导航区域的 ‘ 类型 ’ 字段中 选择 [PCB] 。 2 选择菜单栏的 [ 导入 ] → [ 导入 PCB] 。 • 显示 <PCB 导入 > 画面…
NPM-DGS
程序手册
5.5 CAD
宏的导出
EJS9AC-MB-05P-00 Page 5-81
5.5 CAD
宏的导出
进行
CAD
宏的导出，则会向文件里输出
CAD
宏编辑器的
CAD
宏详细设定。
1
选择菜单栏的
[
文件
]
→
[
导出
]
→
[CAD
宏
]
。
•
显示出
<
另存为
>
画面。
2
选择要导出的地点。
3
点击
[
保存
]
。
Project050500S-01J00
1
Project050500S-02C00
2
3
NPM-DGS
程序手册
5.6 PCB
的导入
Page 5-82 EJS9AC-MB-05P-00
5.6 PCB
的导入
进行
PCB
的导入，则会由文件导入
PCB
数据。
5.6.1
从
crb
文件的导入
由
crb
格式的文件导入
PCB
数据。
1
在画面左上处导航区域的
‘
类型
’
字段中
选择
[PCB]
。
2
选择菜单栏的
[
导入
]
→
[
导入
PCB]
。
•
显示
<PCB
导入
>
画面。
3
点击
。
•
显示
<
打开
>
画面。
Project050601S-01C01
1
Project050601S-02C02
2
Project050601S-07C00
3
NPM-DGS
程序手册
5.6 PCB
的导入
EJS9AC-MB-05P-00 Page 5-83

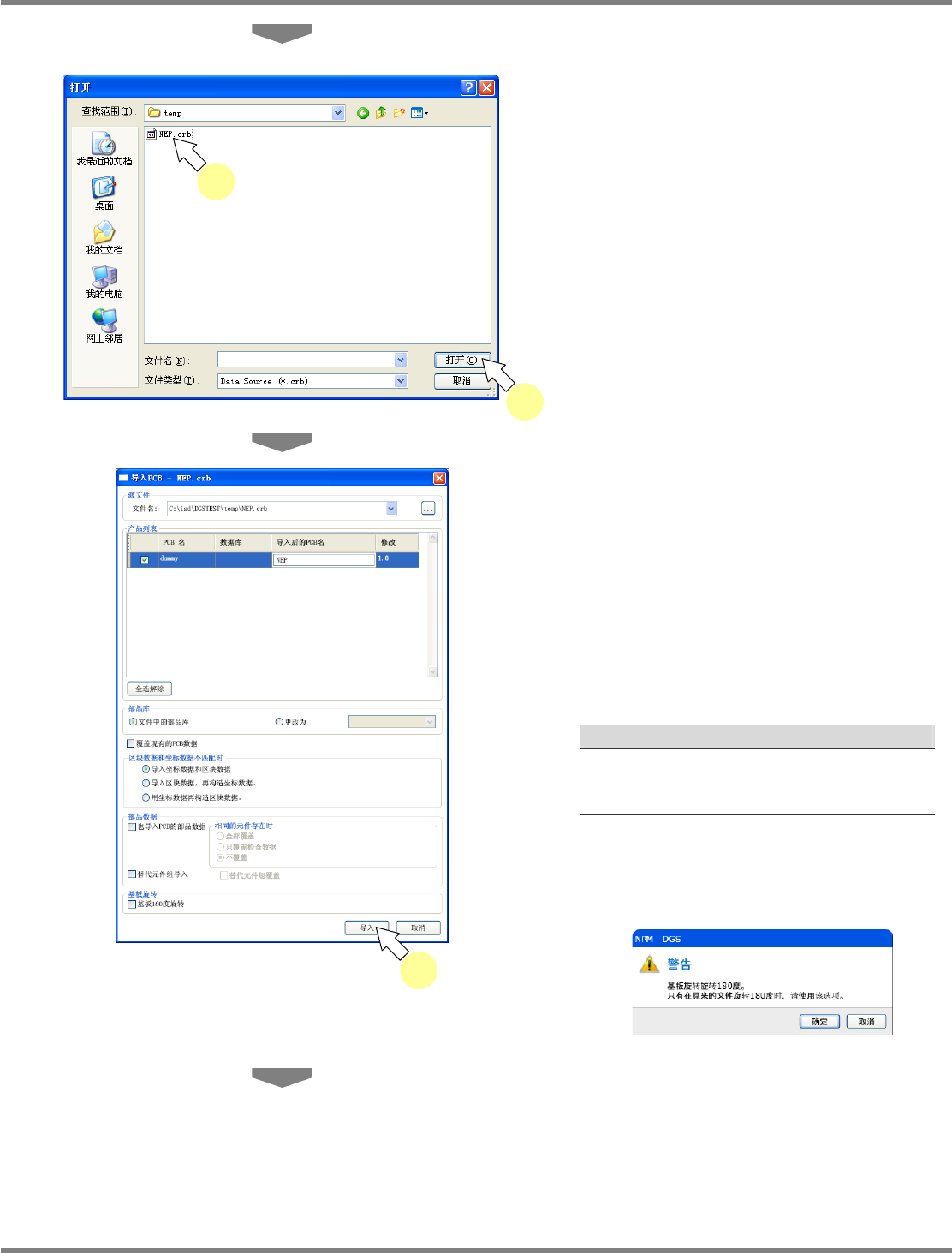

4
选择需要导入的生产数据。
5
点击
[
打开
]
。
6
点击
[
导入
]
。
∗
选择执行导入的
PCB
时，请在
‘PCB
名
’
左侧的
复选框内打勾。
初期显示为全部选择状态。
∗
覆盖已有的
PCB
名的数据时，请在
‘
覆盖现有的
PCB
数据
’
栏中打勾。
∗
请选择图形数据和坐标数据间发生不匹配时的
处理。
项目
坐标数据和图形数据两者都导入
导入图形数据，并重新构筑坐标数据
基于坐标数据重新构筑图形数据
∗
在导入时，如果需要将基板旋转
180
度后再导
入，请在
‘
基板
180
度旋转
’
项目中打勾。
在打勾后进行导入时，将会显示如下窗口。
Project050601S-09C00
6
Project050601S-08C00
4
5
Project050601S-06C01
