NPM-DGS
程序手册
9.3
生产数据的操作
Page 9-44 EJS9AC-MB-09P-00

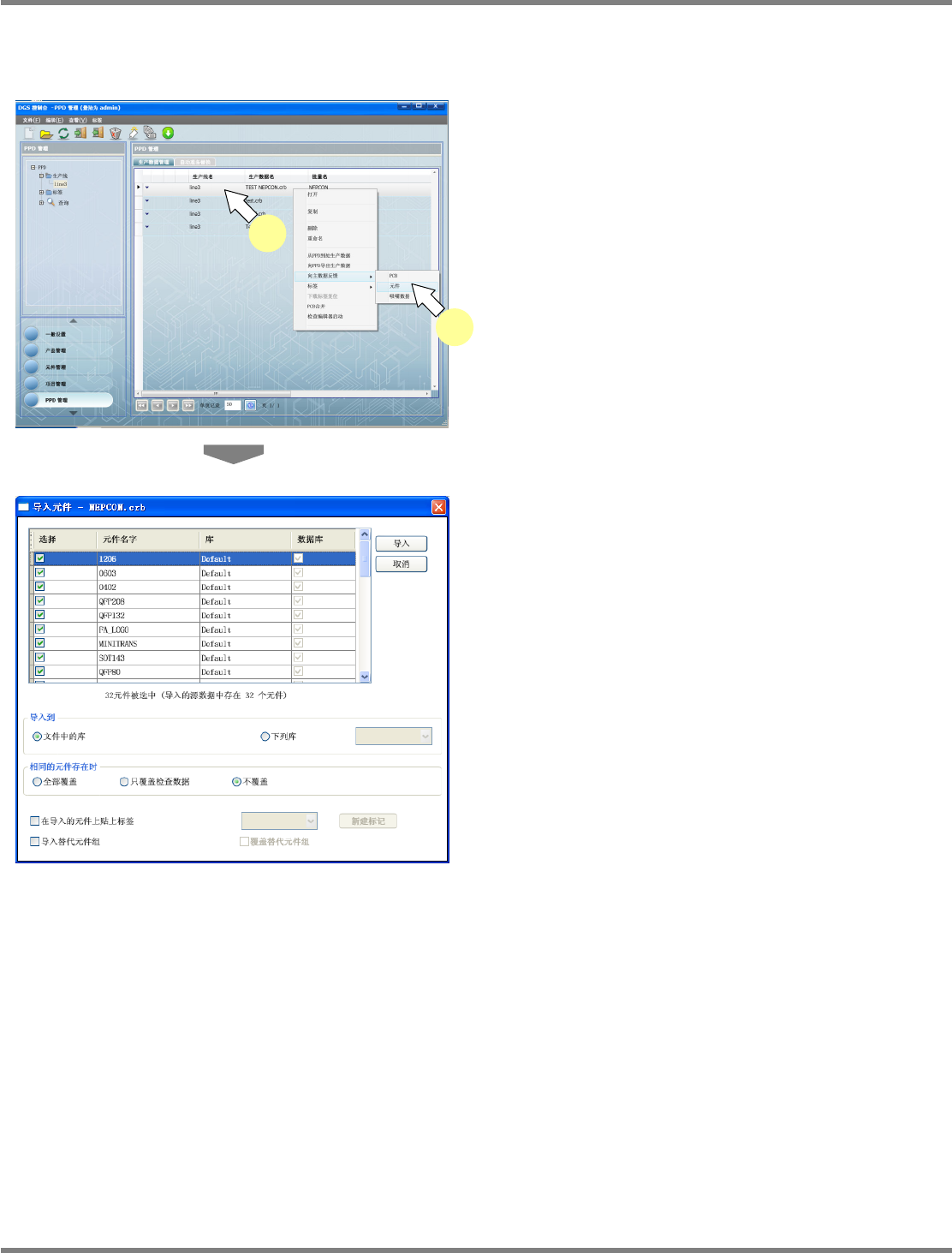

元件数据的反映
通过导入已在设备上示教过的生产数据，能够在
DGS
侧保存示教完毕的元件数据。
1
选择需要导入元件数据的生产数据。
2
在所选择的生产数据上右击，从右击菜
单中选择
[
向主数据反馈
]
→
[
元件
]
。
•
将显示
<
导入元件
>
画面。
∗
关于导入元件的详细，请参照
‘6.4
元件的导入、
导出
’
。
PPD090309S-14C01
1
2
PPD090300S-15C00
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
EJS9AC-MB-09P-00 Page 9-45
9.4
关于项目编辑系统画面

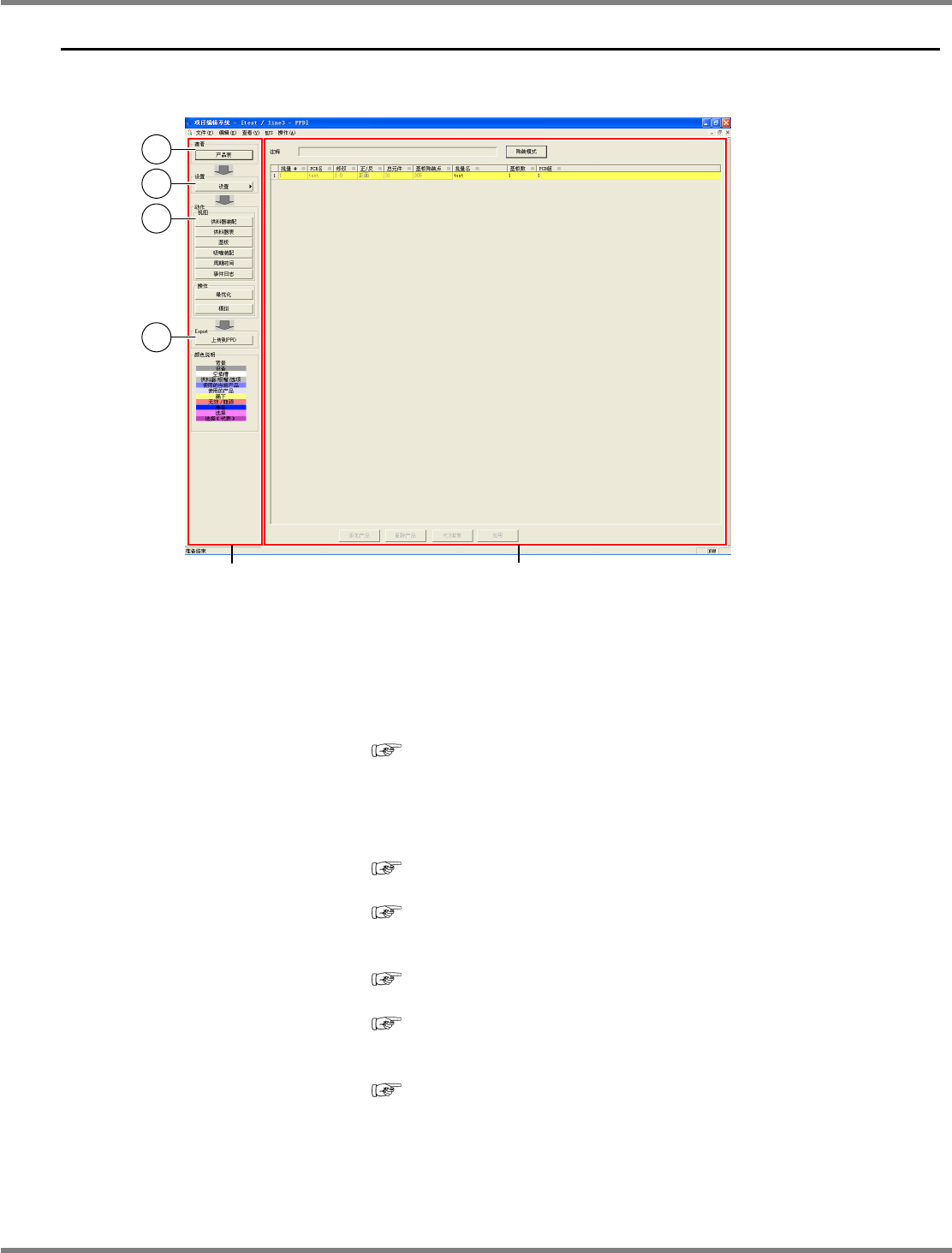

项目编辑系统的主画面由画面左方的项目栏
(
下图
A)
和各种视图画面
(
下图
B)
构成。
通过项目栏进行的作业如下
:
视图画面的切换、各种设定画面的显示、模拟、最优化、上传到
PPD
。
①
‘
查看
’
切换画面右侧的显示。
[
产品表
]
:
显示
PCB
一览表的画面。
‘7.8 PCB
一览表画面
’
②
‘
设置
’
启动为编制数据而设定各种必要条件的画面。
[
机器设置
]
:
设定设备的动作条件。请对照实际设备的设定进行设定。
‘7.11.4
机器动作选项的设定
’
[
仓库
]
:
设定供料器、吸嘴的资源数。变更通过工厂管理设定的资源数时使用。
‘7.11.5
仓库
(
供料器、吸嘴的资源数
)
的设定
’
[
最大料盘
]
:
指定元件的分割数。增加使用数量多的元件的分割数，则可实现循环时间的
缩短。
‘7.11.3
为元件设定最大料盘的设定
’
[
优化程序选项
]
:
设定最优化条件。
‘7.11.2
设定优化程序选项
’
[
装配规则
]
:
显示装配规则设定画面。
[
检查条件数据设定
]
:
设定检查机的初期值。
‘7.11.6
检查条件数据的设定
’
[
设定点胶条件
]
:
设定点胶条件。
PPD090401S-04C03
2
1
2
2
2
3
2
4
A
B
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
Page 9-46 EJS9AC-MB-09P-00
③
‘
动作
’
‘
视图
’
[
供料器装配
]
:
显示供料器配置画面。
[
供料器表
]
:
显示供料器表画面。
[
基板
]
:
显示基板图像画面。
[
吸嘴装配
]
:
显示吸嘴配置画面。
[
周期时间
]
:
显示周期时间画面。
[
事件日志
]
:
显示事件日志画面。
‘
操作
’
[
最优化
]
:
按所设定的条件，进行最优化。
[
模拟
]
:
使用现在的供料器配置及吸嘴配置进行最优化。
④
‘
输出
’
[
上传到
PPD]
:
将已编辑的生产数据上传到
PPD
。
