NPM-DGS 程序手册 6.1 概要 Page 6-6 EJS9AC-MB-06P-00 菜单 ( 选择了产线元件库时 ) 菜单栏 工具栏 右击菜单 说明 [ 文件 ] [ 打开 ] [ 打开 ] 显示元件编辑器。 [ 编辑 ] [ 复制 ] [ 复制 ] 复制所选择的元件。 [ 粘贴 ( 覆盖保存 )] [ 粘贴 ( 覆盖保存 )] 将所复制的元件覆盖保存到即已存在 的元件上。 [ 删除元件 ] [ 删除 ] 删除所选择的元件。…
NPM-DGS
程序手册
6.1
概要
EJS9AC-MB-06P-00 Page 6-5
菜单
(
选择了主元件库时
)
菜单栏
工具栏 右击菜单
说明
[
文件
]
[
新元件
]
[
新元件
]
新建元件。
[
用扫描图像新建
]
−
−
用扫描的图像进行新建。
(
‘11
用扫描设备制作识别数据
’)
−
−
[
用扫描图像创建
数据
]
用扫描的图像创建数据。
(
‘11
用扫描设备制作识别数据
’)
[
新元件库
]
−
−
新建元件库。
[
导出
]
−
[
导出
]
向文件里输出元件数据。
[
打开
]
[
打开
]
显示元件编辑器。
[
编辑
]
[
复制
]
[
复制
]
复制所选择的元件。
[
粘贴新的
]
[
粘贴新的
]
用新的名称编制所复制的元件。
[
粘贴数据
]
[
粘贴数据
]
用复制的元件覆盖现有的元件。
[
重新命名
]
−
[
重新命名
]
变更元件名。
[
删除元件
]
[
删除
]
删除所选择的元件。
[
删除元件库
]
−
−
删除元件库。
[
元件库重新命名
]
−
−
变更元件库名称。
[
批准
]
−
[
批准
]
以所选择的元件作为实证完毕。
[
整体编辑
]
−
[
整体编辑
]
显示整体编辑画面。
(
仅在选择多个元件时有效
)
[
推荐值整体设定
]
−
[
推荐值整体设定
]
显示推荐值整体设定画面。
(
仅在选择多个元件时
有效
)
[
查看
]
[
更新
]
−
再次显示元件一览表。
[
标记
]
[
新建标记
]
−
[
新建标记
]
新建标记。
[
指定标记
]
[
指定标记
]
在所选元件上粘贴标记。
[
取消标记
]
−
−
取下所选元件的标记。
[
标记管理
]
−
进行标记的添加、删除。
[
导入
]
[
导入元件
]
−
−
从生产数据导入元件数据。
NPM-DGS
程序手册
6.1
概要
Page 6-6 EJS9AC-MB-06P-00
菜单
(
选择了产线元件库时
)
菜单栏
工具栏
右击菜单
说明
[
文件
]
[
打开
]
[
打开
]
显示元件编辑器。
[
编辑
]
[
复制
]
[
复制
]
复制所选择的元件。
[
粘贴
(
覆盖保存
)]
[
粘贴
(
覆盖保存
)]
将所复制的元件覆盖保存到即已存在的元件上。
[
删除元件
]
[
删除
]
删除所选择的元件。
[
查看
]
[
更新
]
−
重新显示元件一览。
显示项目
项目
说明
‘
批准
’
识别元件数据是否实证完毕的标志。
表示属于下载中生产数据所使用的元件。
(
只在生产线元件库上显
示
)
:
属于用于下载中的生产数据。
‘
下载
’
:
属于用于下载中的生产数据，并在下载后，进行了编辑。
反映编辑内容，需要重新执行下载。
‘
元件名字
’
显示元件名字。
‘
元件库
’
显示元件库的名称。
‘CM/DT’
通过图标显示是否属于能够在
CM/DT
机上使用的元件，以及是
否通过
CM
基准来进行识别。
‘
描述
’
显示所设定的说明文。
‘
物理类别
’
显示元件的形状。
‘
功能类别
’
显示元件的种类。
‘
长
’
元件长度
显示元件的长度。
‘
宽
’
元件宽度
显示元件的宽度。
‘
高
’
元件高度
显示元件的高度。
‘
供应类型
’
显示元件的供应类型。
‘
创建日期
’
显示创建元件数据的日期和时间。
‘
修改日期
’
显示更新元件数据的日期和时间。
NPM-DGS
程序手册
6.2
添加新的元件库
EJS9AC-MB-06P-00 Page 6-7
6.2
添加新的元件库
通过元件库可进行元件数据的分类和管理。

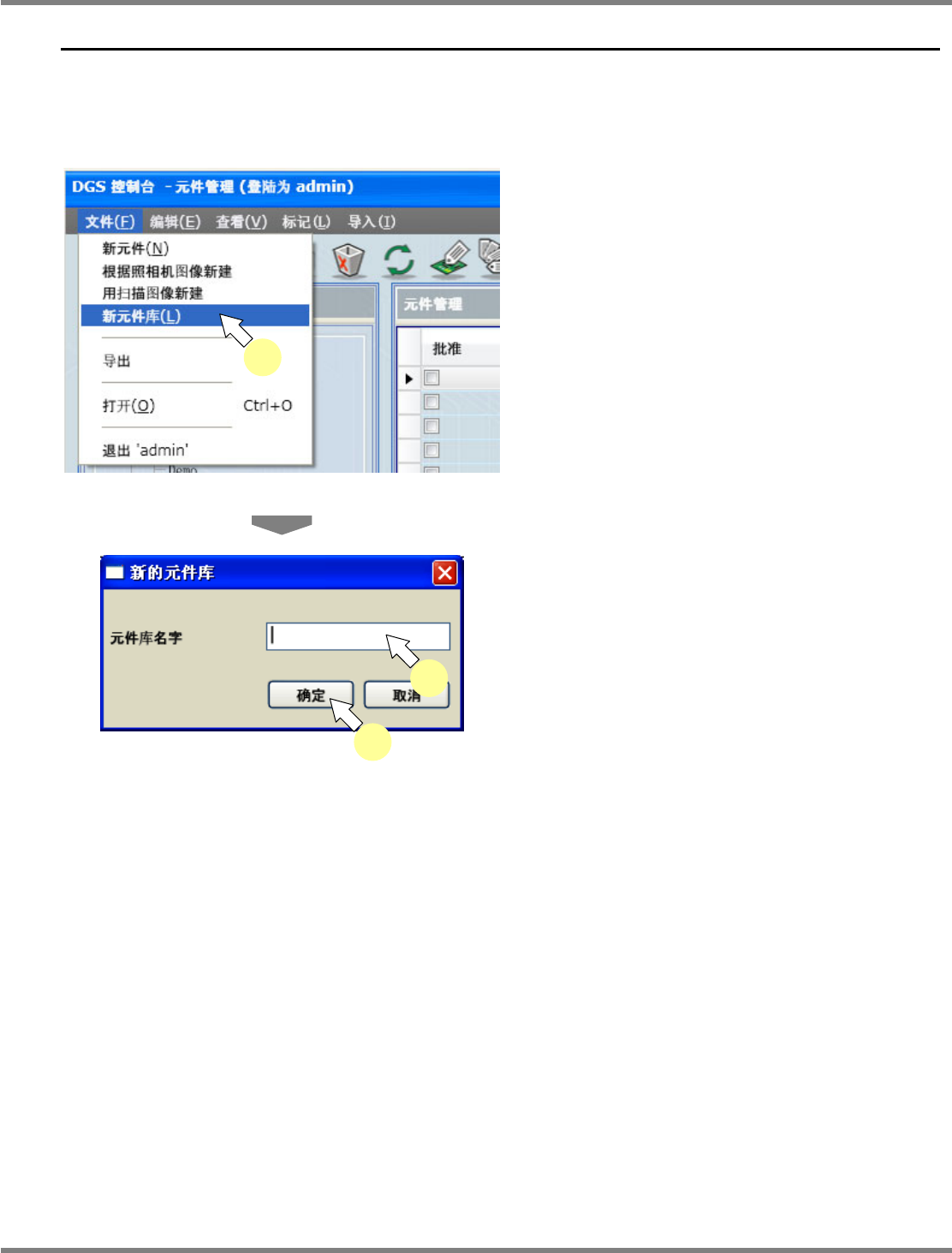

定义新的元件库
1
选择菜单栏的
[
文件
]
→
[
新元件库
]
。
•
将会显示
<
新的元件库
>
。
2
输入编制的元件库名字。
∗
不能使用下述文字。
% ”
空白
∗
以
PT200
规则为基准。
3
点击
[
确定
]
。
•
新元件库将会添加到下拉菜单中。
∗
若选择元件库下拉菜单的
‘Standard Parts’
，则
显示出事先已登录的标准元件数据。
Parts060200S-01C03
1
Parts060200S-02C00
2
3
