NPM-DGS 程序手册 7.6 基板画面 EJS9AC-MB-07P-00 Page 7-85 7.6.3 跳跃元件的点胶 1 从 ‘ 机器 ’ 中选择 [ 点胶 ] 。 • 仅显示进行点胶的元件。 2 选择并右击 1 个以上的要跳跃点胶的 元件。 3 选择右击菜单的 [ 贴装点 XXXX 点胶跳 跃 ] 。 • [ 贴装点 XXXX 点胶跳跃 ] 的状态将会变化。 Product070603S- 01C01 1 Product070…
NPM-DGS
程序手册
7.6
基板画面
Page 7-84 EJS9AC-MB-07P-00

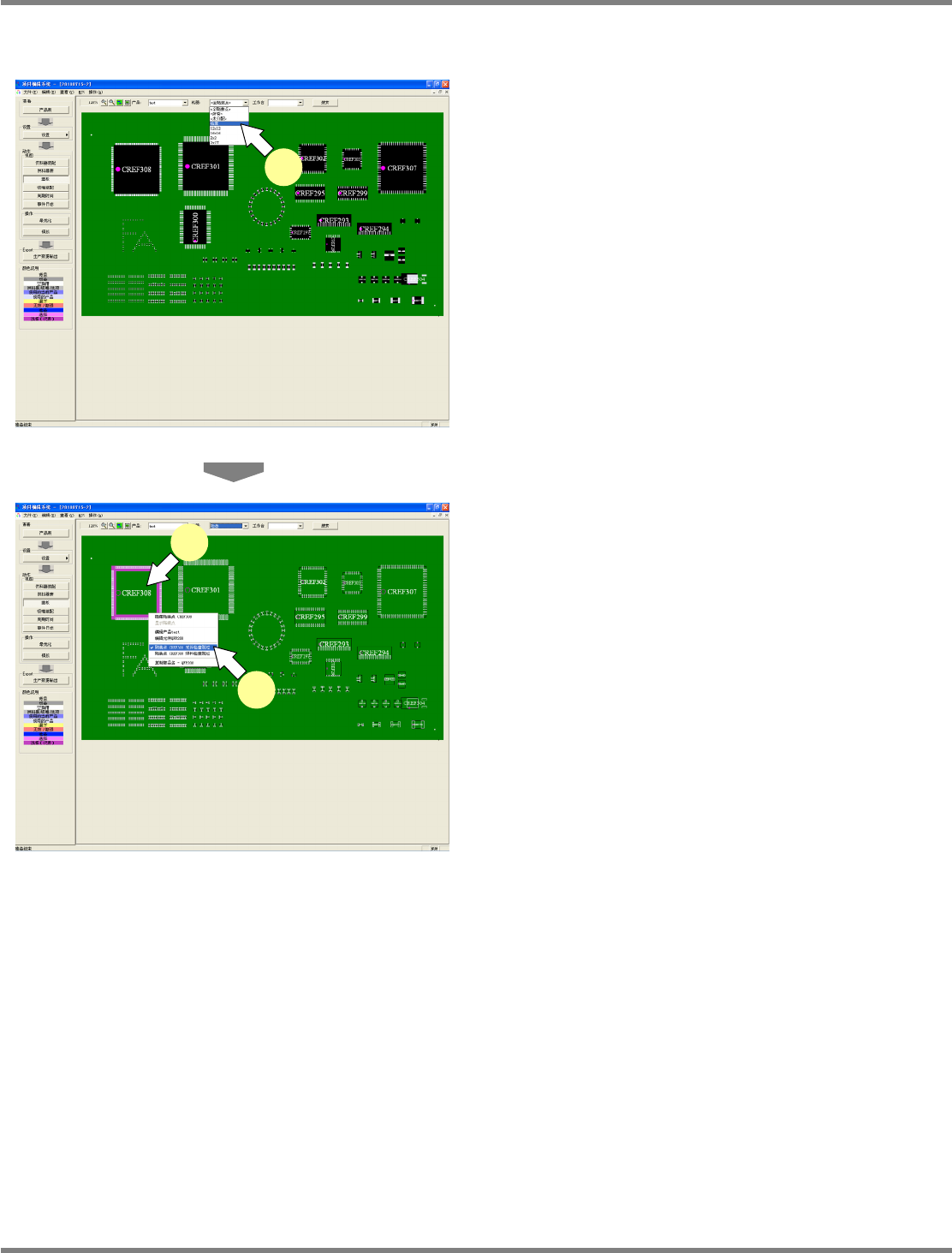

7.6.2
跳过元件的检查
1
选择
‘
机器
’
的
[
检查
]
。
2
选择并点击
1
个以上要跳过检查的元
件。
3
选择右击菜单的
[
贴装头
XXXX
检查跳
过
]
。
•
[
贴装头
XXXX
检查跳过
]
的状态将变化。
Product070602S-01C01
1
Product070602S-02C02
3
2
NPM-DGS
程序手册
7.6
基板画面
EJS9AC-MB-07P-00 Page 7-85

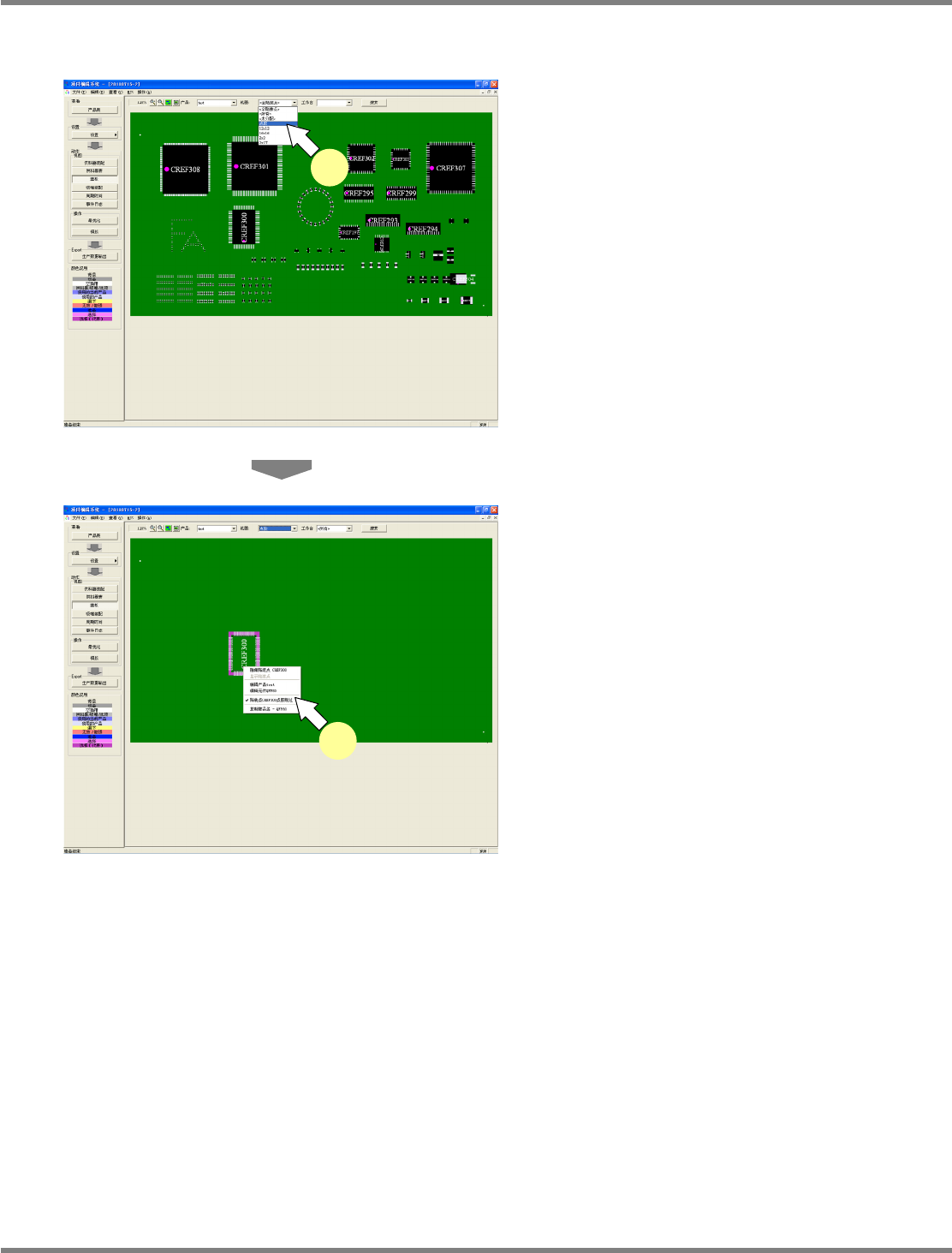

7.6.3
跳跃元件的点胶
1
从
‘
机器
’
中选择
[
点胶
]
。
•
仅显示进行点胶的元件。
2
选择并右击
1
个以上的要跳跃点胶的
元件。
3
选择右击菜单的
[
贴装点
XXXX
点胶跳
跃
]
。
•
[
贴装点
XXXX
点胶跳跃
]
的状态将会变化。
Product070603S-01C01
1
Product070603S-02C01
3
NPM-DGS
程序手册
7.6
基板画面
Page 7-86 EJS9AC-MB-07P-00
7.6.4
基板画面中搜索元件
在本项目下，通过
‘
插槽位置
’
、
‘
吸嘴位置
’
、
‘
参考号码
’
、
‘
元件名
’
来搜索元件。
设定项目
项目
说明
‘
搜索
’
搜索项目
从下述项目中选择搜索项目。
• ‘
插槽位置
’
• ‘
吸嘴位置
’
• ‘
参考号码
’
• ‘
元件名
’
搜索元件
选择与各搜索项目相应的搜索元件。
搜索对象
选择与各搜索项目相应的搜索对象。
‘
适屏缩放
’
在需要自动对搜索元件执行缩放之际，在复选框内打勾。
‘
搜索结果
’
显示搜索结果。
按钮
按钮
说明
[
搜索上一个
]
搜索并显示目前正在搜索的元件的前面的元件。
[
全搜索
]
以所设定的项目为线索进行搜索，并在基板画面上显示元件。
[
搜索下一个
]
搜索并显示目前正在搜索的元件的后面的元件。
[
关闭
]
结束搜索画面。
Product070603S-01C02
