NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-239
简易优先顺序的删除

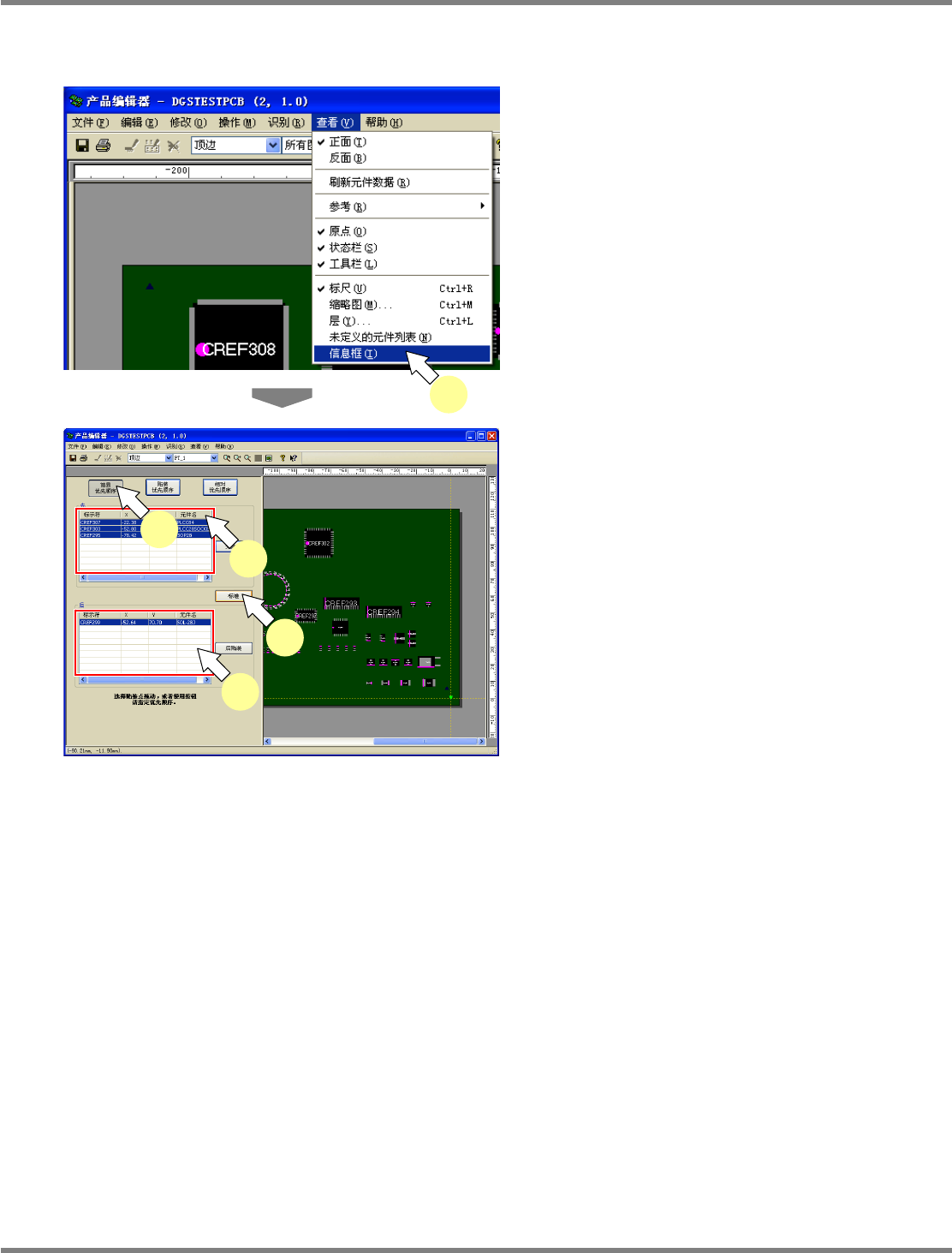

1
选择菜单栏的
[
查看
]
→
[
信息框
]
，在
[
信
息框
]
中未打勾时，要选择。
•
显示出实装优先顺序画面。
•
上次使用时如果在显示画面的状态下保存
PCB
编辑器，即使不选择
[
信息框
]
，也会自动显示出
来。
2
点击
[
简易优先顺序
]
。
3
选择先装表
/
后装表中的所有元件。
4
点击
[
标准
]
，或者将所选的元件从先装
表
/
后装表中拖放到
PCB
编辑器上。
•
所选元件图像将被显示在
PCB
编辑器上，从先
装表或者后装表中消失。
Project050809S-07C00
1
Project050809S-08C00
4
3
2
3
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-240 EJS9AC-MB-05P-00

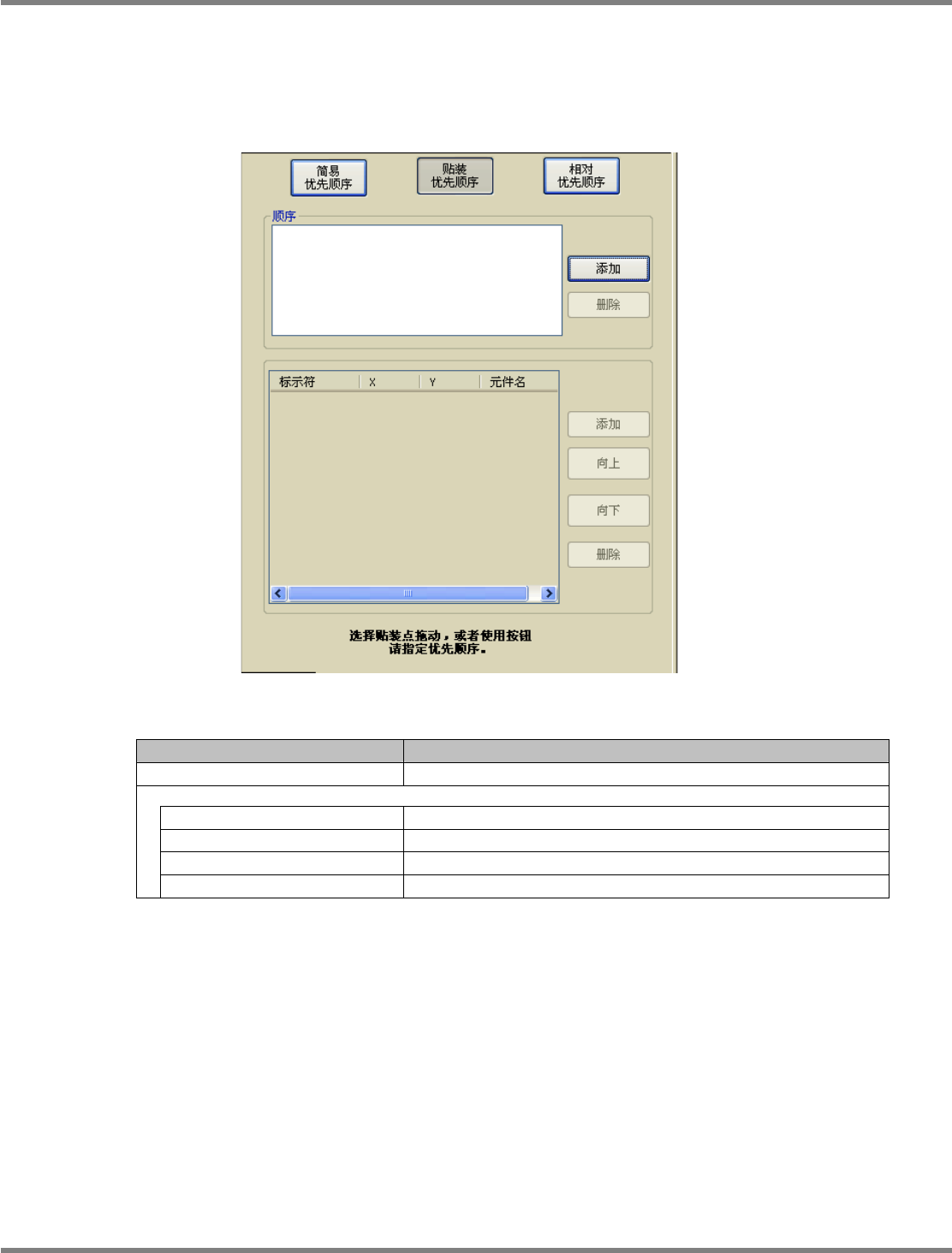

实装优先顺序
实装优先顺序是设想有必要设定各元件单位优先顺序的情况。
通过最佳化的处理实现在进行实装元件时，遵循各序列内设定的优先顺序，按照那个顺序进行元件
实装。
显示项目
项目
说明
‘
顺序
’
显示已登录的序列。
‘
标示符
’
显示元件的参考编号。
‘X’
显示元件的
X
坐标。
‘Y’
显示元件的
Y
坐标。
‘
元件名
’
显示元件名称。
Project050809S-09C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-241
按钮
按钮
说明
[
简易优先顺序
]
显示简易指定的设定画面。
[
贴装优先顺序
]
显示实装优先顺序的设定画面。
[
相对优先顺序
]
显示相对序列的设定画面。
‘
顺序
’
[
添加
]
进行序列的新登录。
[
删除
]
进行序列的删除。
[
添加
]
向序列里添加元件。
[
向上
]
将序列中的元件优先顺序提升一个。
[
向下
]
将序列中的元件优先顺序降低一个。
[
删除
]
在序列中删除元件。
