NPM-DGS 程序手册 7.3 供料器装配画面 EJS9AC-MB-07P-00 Page 7-65 4 点击 [ 模拟 ] 。 ∗ 执行最优化，即会重新分配所移动的 贴装点， 而所设定的贴装点将会返回到原状。 请不要执 行最优化。在变更了供料器配置而需 要执行最 优化的情形下，请暂时先执行最优化 后，再移 动贴装点数。 Project070300S-3 6C00 4
NPM-DGS
程序手册
7.3
供料器装配画面
Page 7-64 EJS9AC-MB-07P-00

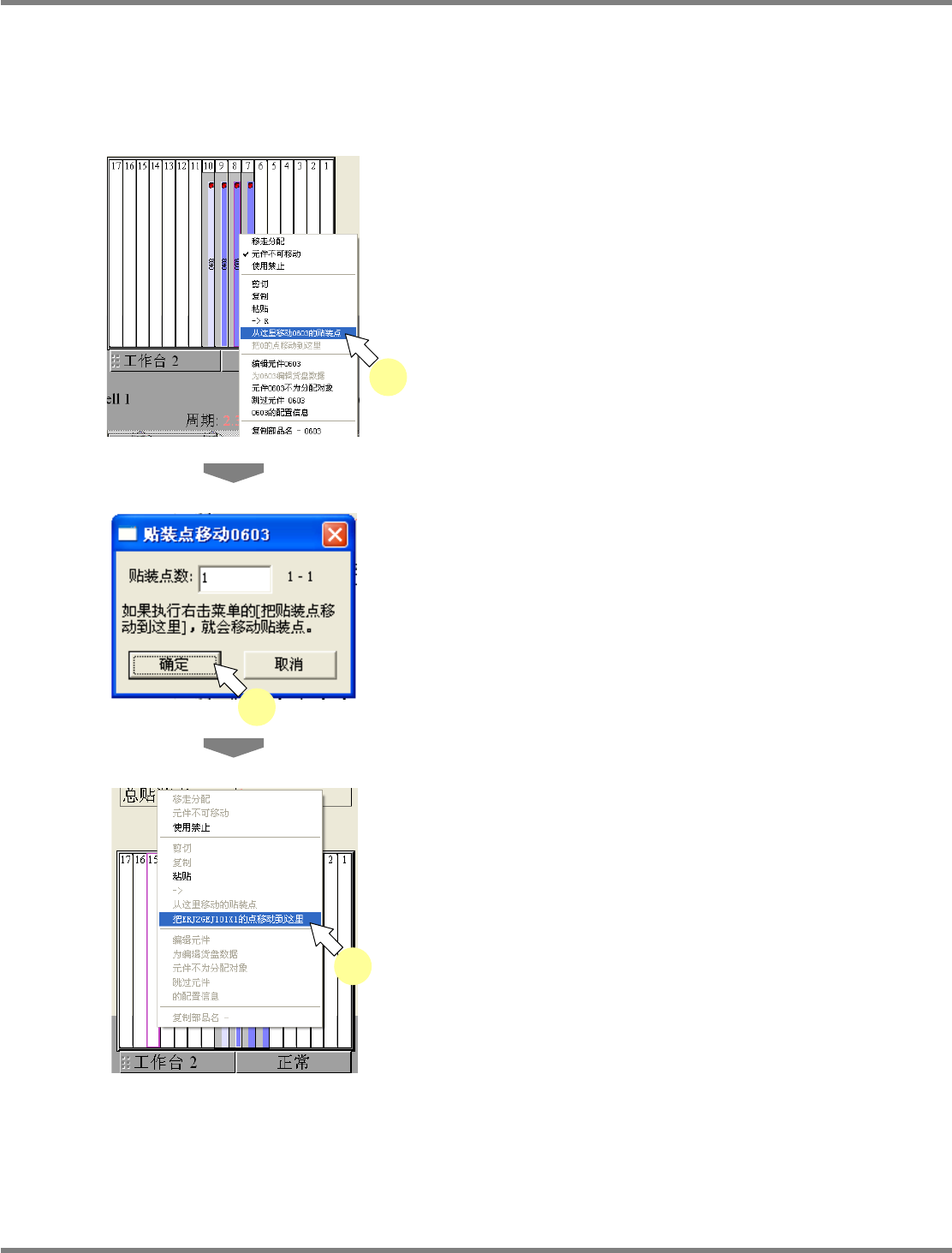

贴装点的移动
在执行最佳化后，能够移动分配后的贴装点。
通过对各工作台的贴装点数实施微调，能够提高生产线整体的
TACT
平衡，从而最终达到提高生
产率的目的。
1
右点击需要移动的贴装点后，选择
[
从
从这里移动到
PAD_B
的贴装点
]
。
∗
在这里，将元件
PAD_B
的贴装点假设为移动源
而进行说明。
2
设定需要移动的贴装点数后，点击
[OK]
。
∗
在这里，以假设移动
1
点为例进行说明。
3
右点击移动目的地的槽后，选择
[
把
PAD_B 1
的点移动到这里
]
。
•
对象槽如果数据空槽，将会追加新的供料器。
∗
如果在对象槽内配置了相同元件，将会追加既
已移动已配置了贴装点数的贴装点数。
Project070300S-33C00
1
Project070300S-34C00
2
Project070300S-35C00
3
NPM-DGS
程序手册
7.3
供料器装配画面
EJS9AC-MB-07P-00 Page 7-65
4

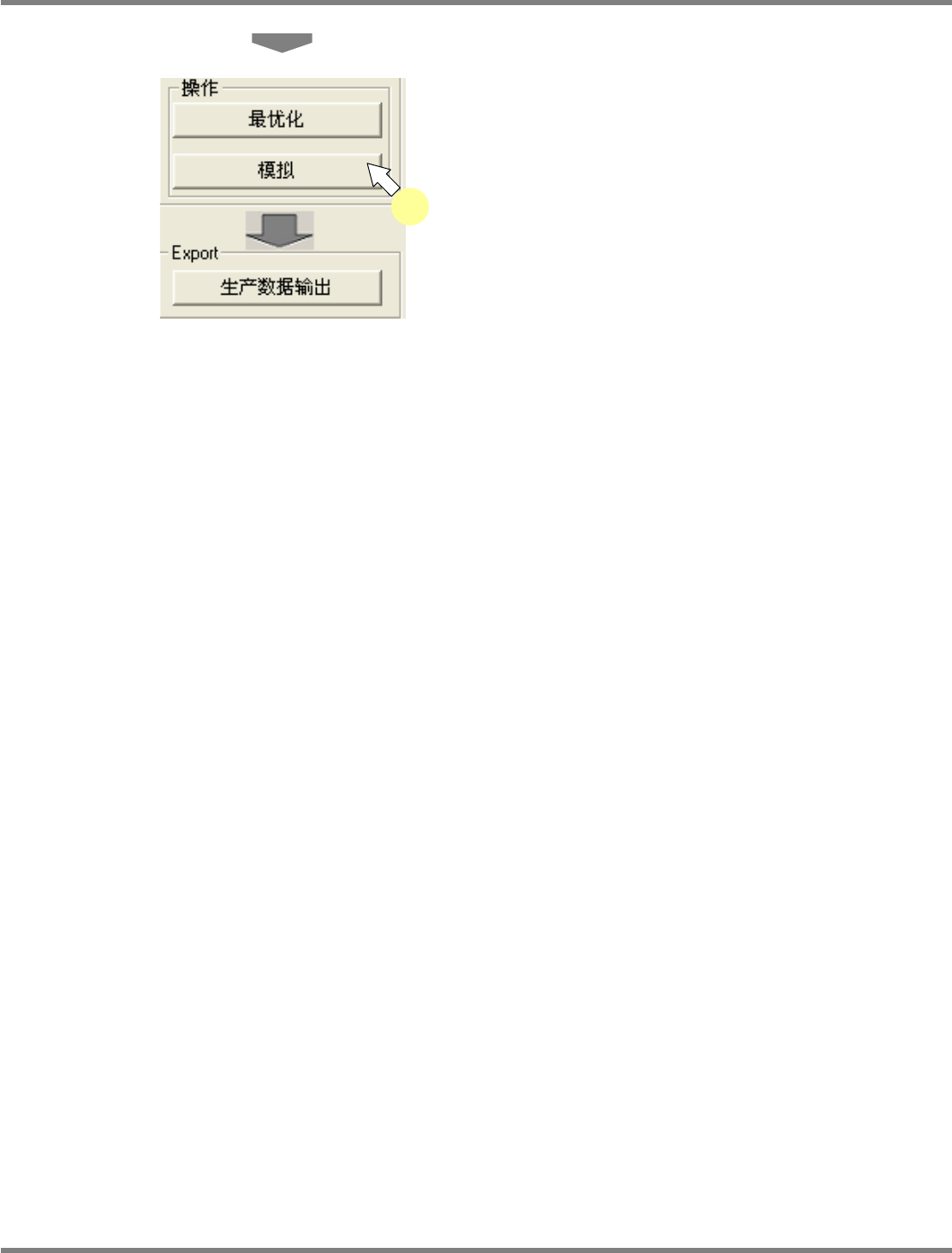

点击
[
模拟
]
。
∗
执行最优化，即会重新分配所移动的贴装点，
而所设定的贴装点将会返回到原状。请不要执
行最优化。在变更了供料器配置而需要执行最
优化的情形下，请暂时先执行最优化后，再移
动贴装点数。
Project070300S-36C00
4
NPM-DGS
程序手册
7.3
供料器装配画面
Page 7-66 EJS9AC-MB-07P-00

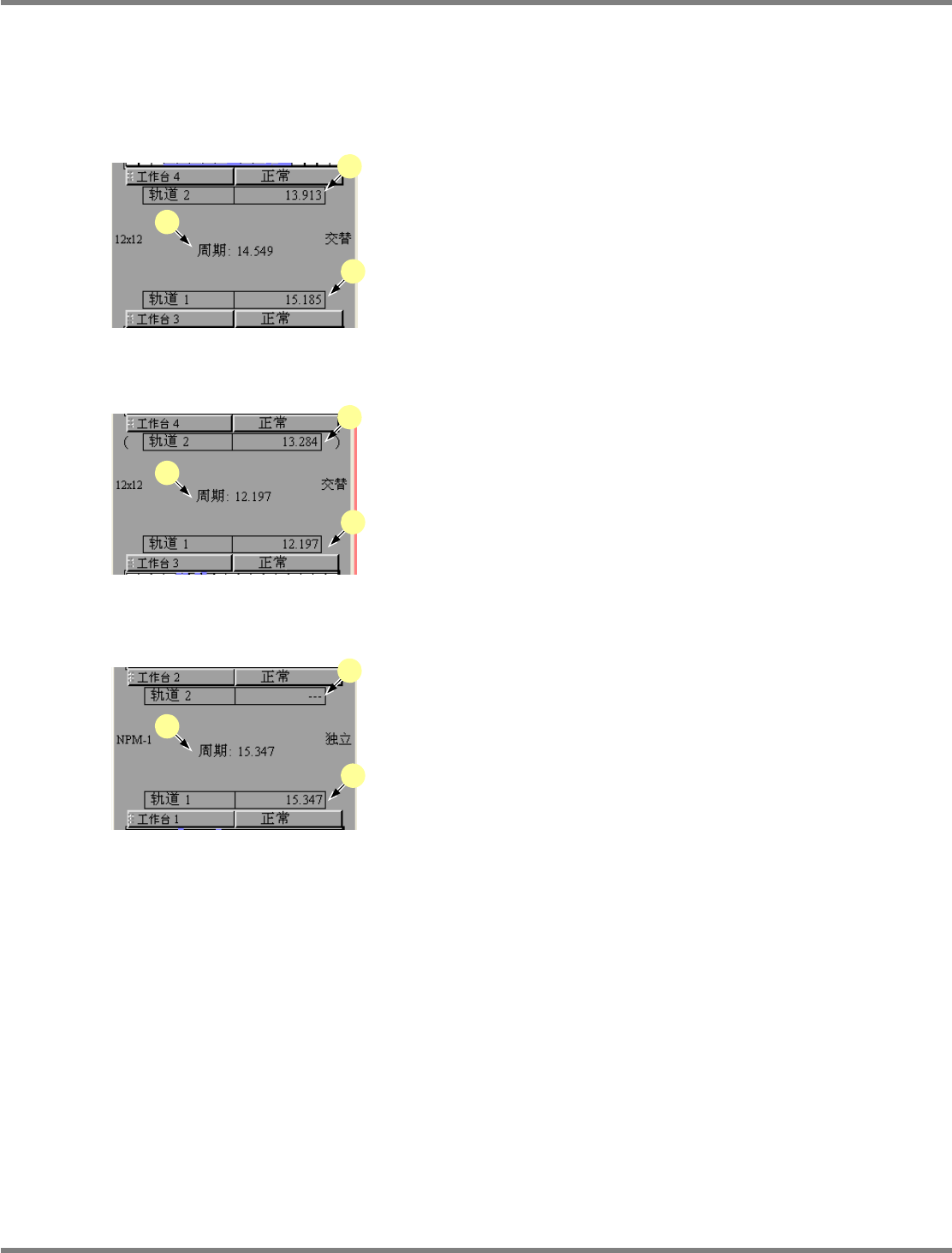

在双轨上显示周期
在双轨上，显示每个轨道的周期，以及每个机器的周期。
显示方法因实装模式、轨道指定而有所不同。
① 交替
:
没有指定轨道时
a :
显示各个轨道上的周期。
b :
在两个轨道上生产时，将作为机器周期而显
示周期的平均。
② 交替
:
指定了轨道
1
、轨道
2
时
a :
显示各个轨道的周期。没有在轨道指定下指
定的轨道，将显示在括弧内。
b :
在轨道指定下，以所指定的轨道进行生产时
的周期，将作为机器的周期而显示出来。
③ 独立、交替
(
前轨道用
)
、交替
(
后轨道用
)
时
a :
显示在轨道指定下，以所指定的轨道进行生
产时的周期。将不显示在轨道指定下，没有
指定轨道的周期。
b :
在轨道指定下，以所指定的轨道进行生产时
的周期，将作为机器的周期而显示出来。
Project070300S-40C00
a
b
a
Project070300S-41C00
a
b
a
Project070300S-42C00
a
b
a
