NPM-DGS 程序手册 6.5 添加新的元件 EJS9AC-MB-06P-00 Page 6-67 工具栏 菜单项目 初期显示 编辑后 说明 [ 点胶数据链接 ] 设定点胶选项数据。 ‘6.5.5 点胶选项数据 ’ [ 设定代替元件 ] 设定代替元件。 ‘6.8 代替元件的设定 ’
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-66 EJS9AC-MB-06P-00
⑤ 详细设定
进行有关元件的详细设定。
各设定的详细方法，请参考
识别可选项数据。

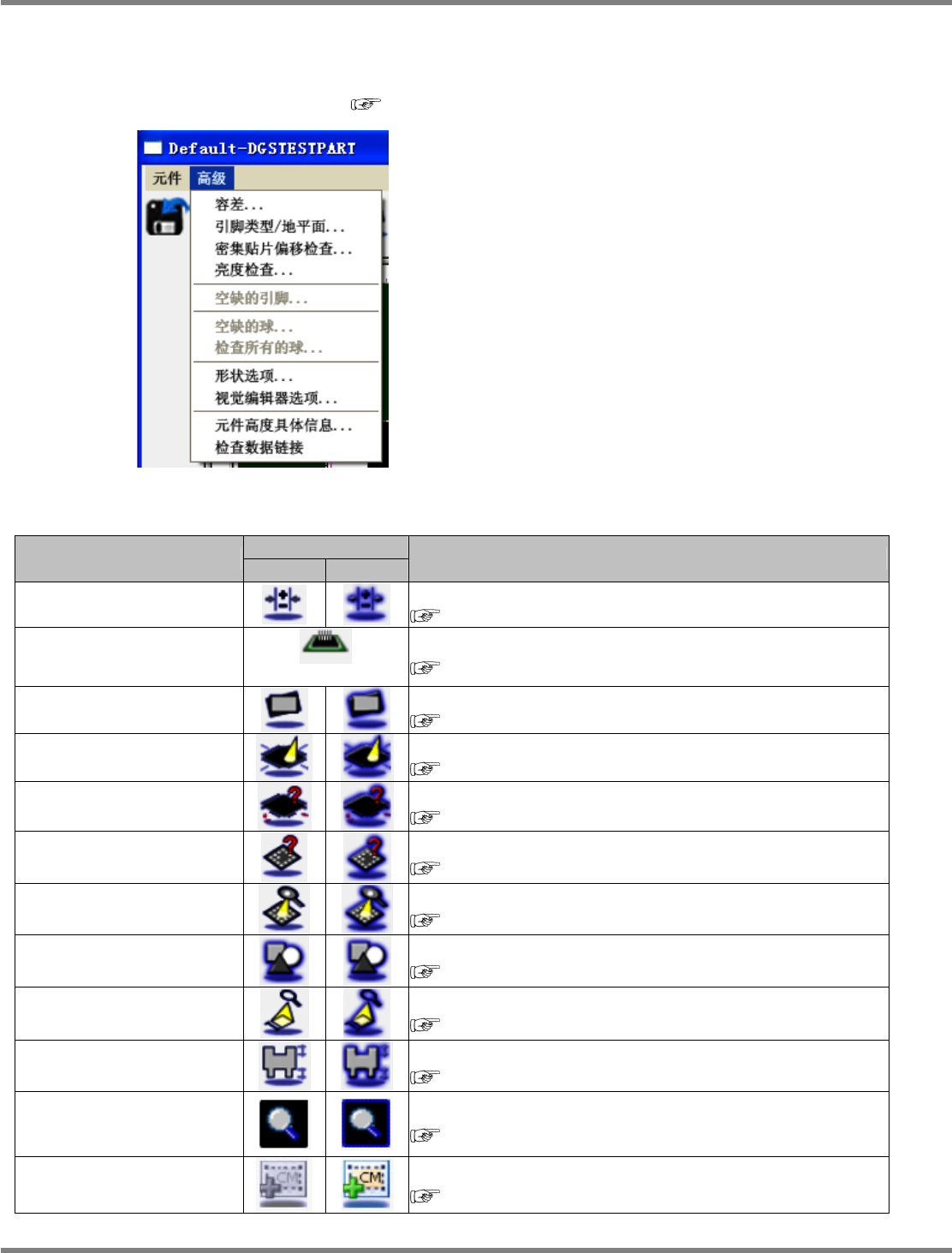

详细设定菜单
工具栏
菜单项目
初期显示
编辑后
说明
[
容差
...]
设定矩形元件、引脚元件、球形元件的容许值。
识别可选项数据
‘2.3
容差
’
[
引脚类型
/
地平面
...]
(
显示不变
)
设定矩形芯片、引脚元件、球形的电极类型
/
接地面形状。
识别可选项数据
‘2.4
引脚类型
/
地平面
’
[
密集贴片偏移检查
...]
设定元件的邻接检定检查。
识别可选项数据
‘2.5
密集贴片偏移检查
’
[
亮度检查
...]
设定元件的亮度检查。
识别可选项数据
‘2.6
亮度检查
’
[
空缺的引脚
...]
设定引脚元件的引脚空缺。
识别可选项数据
‘2.7
空缺的引脚
’
[
空缺的球
...]
设定球形元件的球空缺。
识别可选项数据
‘2.8
空缺的球
’
[
检查所有的球
...]
进行全球的识别所需的设定。
识别可选项数据
‘2.9
识别全部球
’
[
形状选项
...]
设定元件的形状。
识别可选项数据
‘3
形状可选项
’
[
视觉编辑器选项
...]
设定元件的识别方法。
识别可选项数据
‘4
识别可选项
’
[
元件高度具体信息
...]
设定元件吸附，贴装面的偏移值。
识别可选项数据
‘2.10
元件高度具体信息
’
[
检查数据链接
]
链接检查数据。
‘6.5.4
检查数据链接
’
设备特有信息
(CM/DT
机
)
显示
CM/DT
机用的数据定义是否完毕。
‘6.5.3
编辑元件
■设备特有信息
(CM/DT
机
)’
Parts060603S-33C00
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-00 Page 6-67
工具栏
菜单项目
初期显示
编辑后
说明
[
点胶数据链接
]
设定点胶选项数据。
‘6.5.5
点胶选项数据
’
[
设定代替元件
]
设定代替元件。
‘6.8
代替元件的设定
’
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-68 EJS9AC-MB-06P-00
⑥ 元件菜单
结束元件数据的保存和元件编辑。
1
选择菜单栏的
[
元件
]
→
[
保存
]
，或者点
击工具栏的
(
保存
)
。
•
元件数据将被保存。
2
选择菜单栏的
[
元件
]
→
[
结束
]
，或者点
击元件编辑器右上方的
。
•
将结束元件编辑器。
Parts060603S-54C01
