NPM-DGS
程序手册
7.6
基板画面
Page 7-86 EJS9AC-MB-07P-00
7.6.4

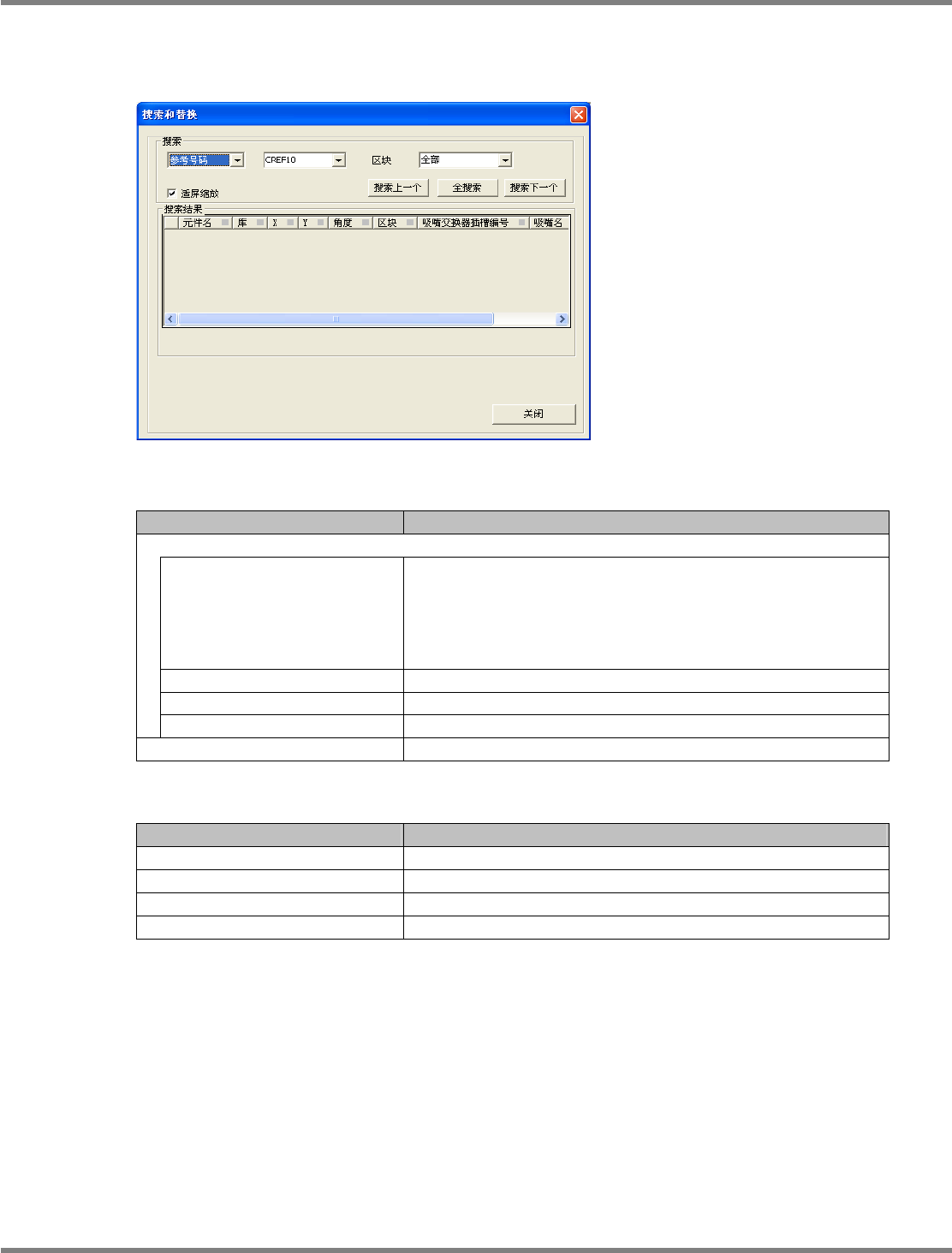

基板画面中搜索元件
在本项目下，通过
‘
插槽位置
’
、
‘
吸嘴位置
’
、
‘
参考号码
’
、
‘
元件名
’
来搜索元件。
设定项目
项目
说明
‘
搜索
’
搜索项目
从下述项目中选择搜索项目。
• ‘
插槽位置
’
• ‘
吸嘴位置
’
• ‘
参考号码
’
• ‘
元件名
’
搜索元件
选择与各搜索项目相应的搜索元件。
搜索对象
选择与各搜索项目相应的搜索对象。
‘
适屏缩放
’
在需要自动对搜索元件执行缩放之际，在复选框内打勾。
‘
搜索结果
’
显示搜索结果。
按钮
按钮
说明
[
搜索上一个
]
搜索并显示目前正在搜索的元件的前面的元件。
[
全搜索
]
以所设定的项目为线索进行搜索，并在基板画面上显示元件。
[
搜索下一个
]
搜索并显示目前正在搜索的元件的后面的元件。
[
关闭
]
结束搜索画面。
Product070603S-01C02
NPM-DGS
程序手册
7.6
基板画面
EJS9AC-MB-07P-00 Page 7-87
元件搜索方法

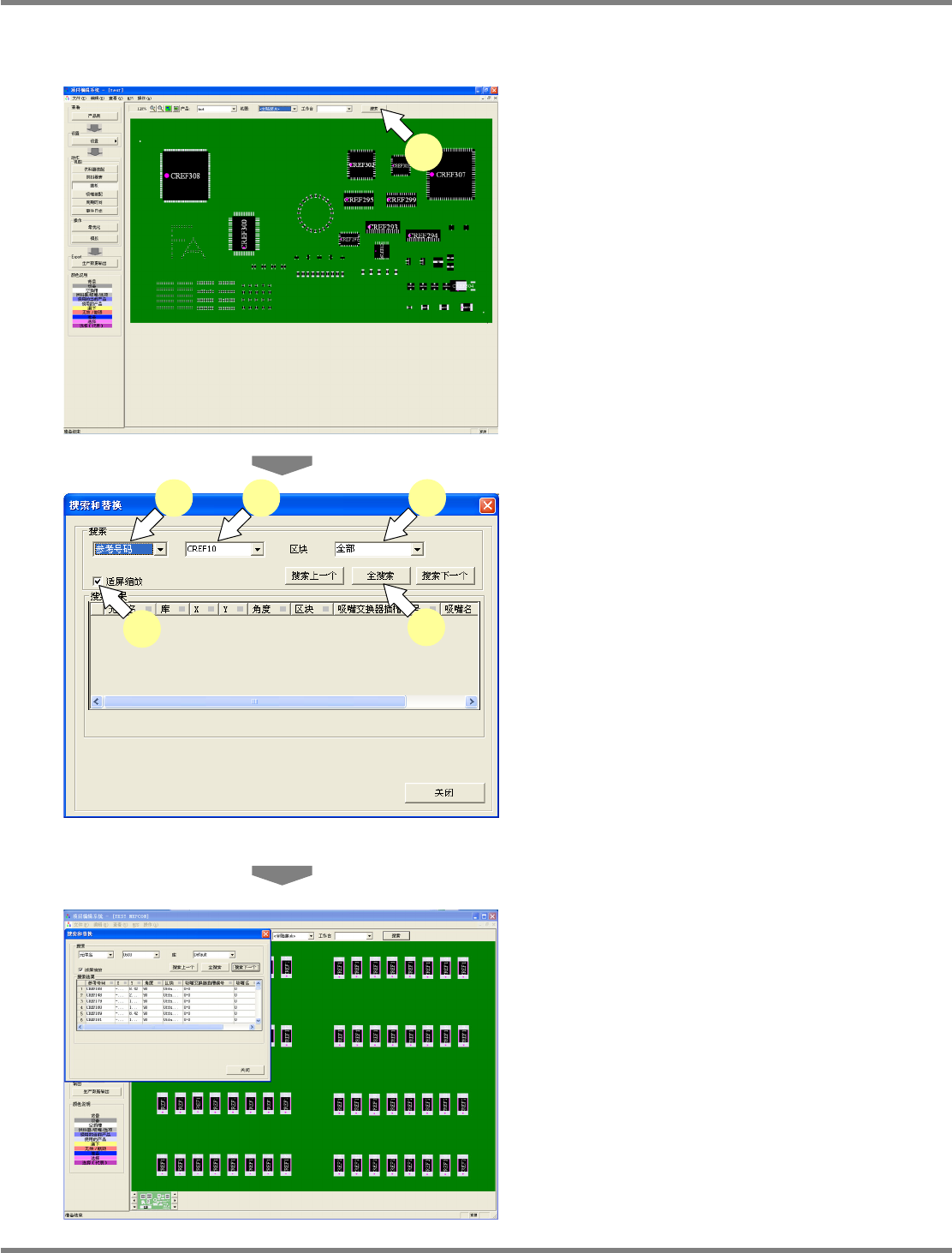

1
点击
[
搜索
]
。
•
显示
<
搜索和置换
>
画面。
2
从下拉菜单中选择下述搜索项目。
•
‘
插槽位置
’
•
‘
吸嘴位置
’
•
‘
参考号码
’
•
‘
元件名
’
3
通过下拉菜单选择执行搜索的元件。
4
通过下拉菜单选择执行搜索的对象。
5
如果需要自动缩放搜索元件，即在复选
框内打勾。
6
点击
[
全搜索
]
。
∗
搜索前面元件时，请点击
[
搜索上一个
]
；搜索 后
面元件时，请点击
[
搜索下一个
]
。
•
即会显示搜索结果的一览，并在基板画面上显
示搜索后的元件。
Product070603S-02C02
1
Product070603S-04C02
Product070603S-01C02
2 3
5
4
6
NPM-DGS
程序手册
7.6
基板画面
Page 7-88 EJS9AC-MB-07P-00
7.6.5
在基板画面上复制元件名称
将元件名称复制到剪贴板上。之后，能够粘贴到记事本等软件上。

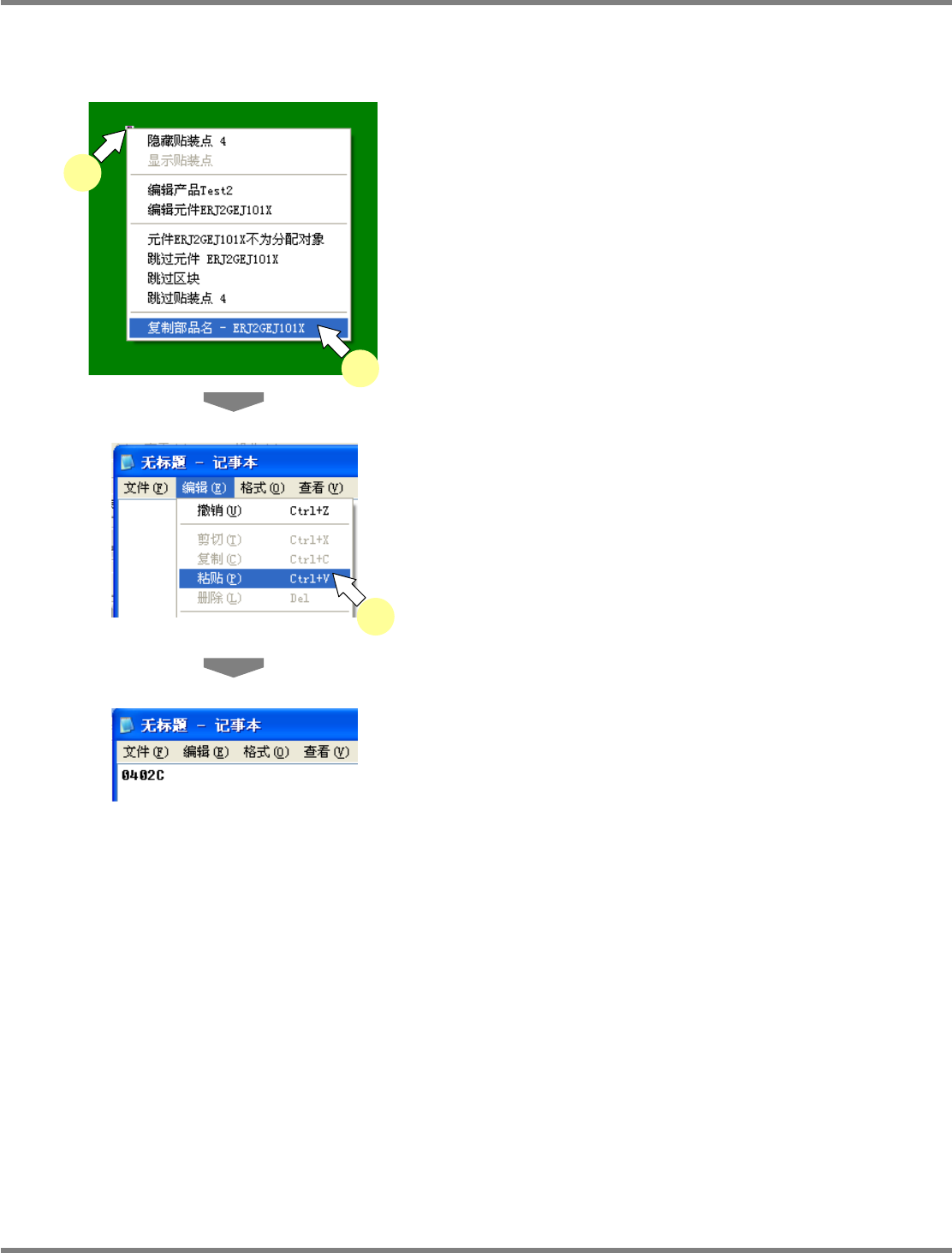

1
选择需要复制元件名称的元件。
2
从右单击菜单中选择
[
复制部品名
]
。
•
所选择的元件名称将会被复制到剪贴板上。
3
启动记事本等软件后，选择
[
粘贴
]
。
•
复制在剪贴板上的元件名称即会被粘贴到记事
本上。
Product070605S-01C00
1
2
Product070300S-34C00
3
Product070605S-02C00
