NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-176 EJS9AC-MB-05P-00  原点的显示 1 选择菜单栏的 [ 查看 ] → [ 原点 ] 。 • 显示出基板的原点、 X 轴、 Y 轴。 Project050802S-1 00C00 1 Project050802S-1 01C00

100%1 / 866
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-175

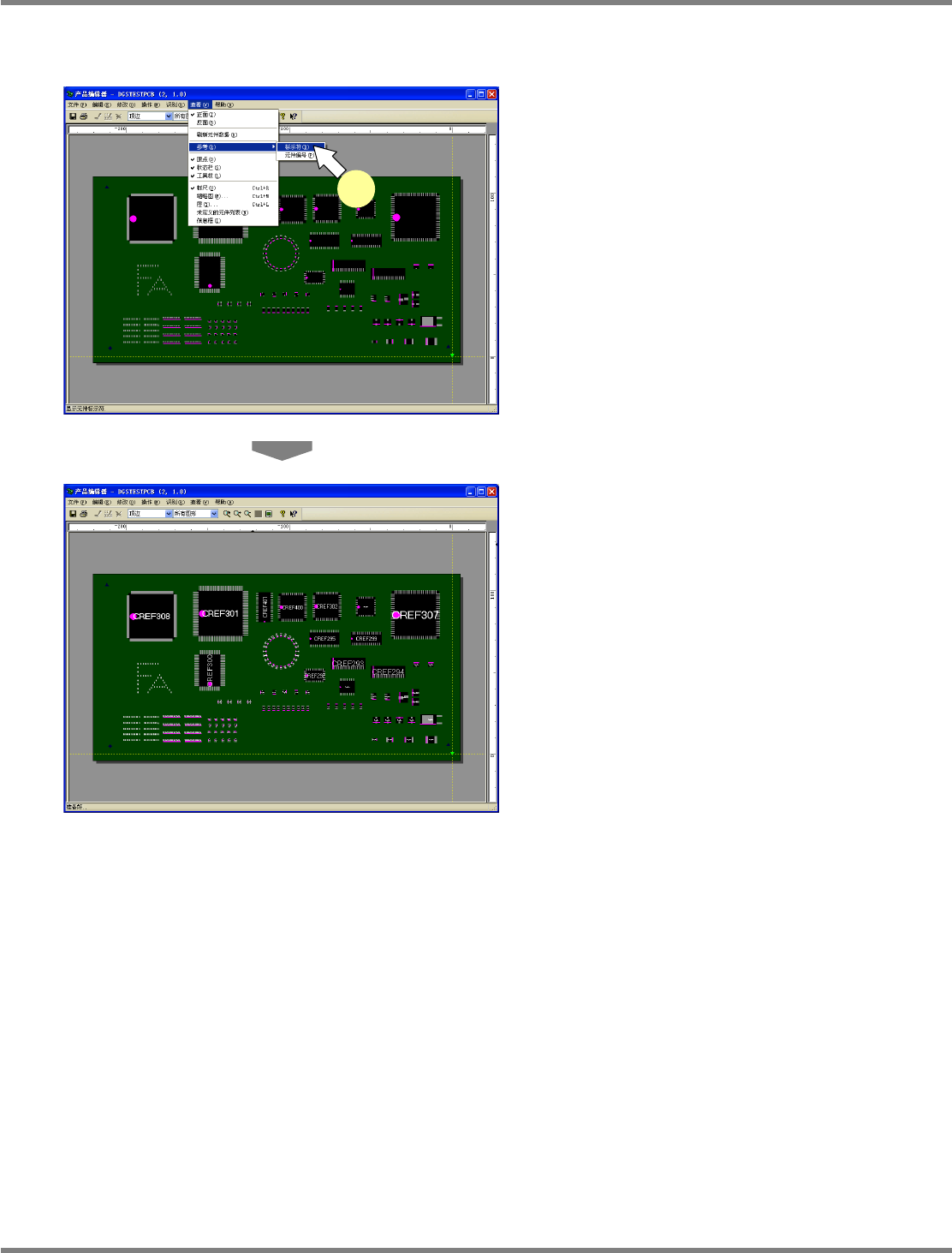

参考的显示
1
选择菜单栏的
[
查看
]
→
[
参考
]
，然后选
择附加到元件图像中的
(
参考
/
元件
)
编号。
•
在元件图像里显示出所选择的
(
参考
/
元件
)
编
号。
Project050802S-98C00
1
Project050802S-99C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-176 EJS9AC-MB-05P-00
原点的显示
1
选择菜单栏的
[
查看
]
→
[
原点
]
。
•
显示出基板的原点、
X
轴、
Y
轴。
Project050802S-100C00
1
Project050802S-101C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-177
状态栏的显示
1
选择菜单栏的
[
查看
]
→
[
状态栏
]
。
•
在
<
产品编辑器
>
画面的下方添加状态栏。
Project050802S-102C00
1
Project050802S-103C00
