NPM-DGS 程序手册 13.1 等级贴装功能 ECS9AC-MB-13P-00 Page 13-11 ⑤ 等级贴装元件的元件用完时的设备动作设定 当等级贴装元件用完时，需要设定设 备动作。 1 设定 ‘ 亮度等级贴装 ’ 的元件用完时的 项目。 项目 设定内容 ‘1 区块内元件用完贴装点取消 ’ 当元件用完时，设定是否从相同区块 内相同供料器所实装的实装 点中，取消全部尚未实装元件的实装 。 ‘ １区块内元件用完预知即停止 ’ 为了…
NPM-DGS
程序手册
13.1
等级贴装功能
Page 13-10 ECS9AC-MB-13P-00
④ 在其他工作台上实装等级贴装元件以外的元件时
在这里，对在其他工作台上实装等级贴装元件以外的元件时的数据编制方法进行说明。
等级贴装元件，与只实装等级贴装元件的情形相同，但是在软开关下，需要对等级贴装以外的元件
进行配置到哪里的设定。
z
实装元件为等级贴装元件和其他元件
z
在各工作台上配置等级贴装元件和其他元件
∗
在工作台上配置多个等级贴装以外的元件时，请如②所示，对等级贴装以外的元件也通过元件分
割设定来设定最大料盘数量。
1
设定
‘
亮度等级贴装
’
项目。
项目
设定内容
‘
亮度等级贴装
’ ‘
是
’
打开等级贴装功能。
‘
不是亮度等级贴装元件的元件的贴
装方法
’
设定为
‘
在亮度等级贴装对象外工作台贴装
’
。
‘
亮度等级贴装工作台
–
工作台
1’
‘
亮度等级贴装工作台
–
工作台
2’
设定配置等级贴装元件的工作台。
请对每个设备进行设定。
在其他工作台上实装等级贴装元件以外的元件时的

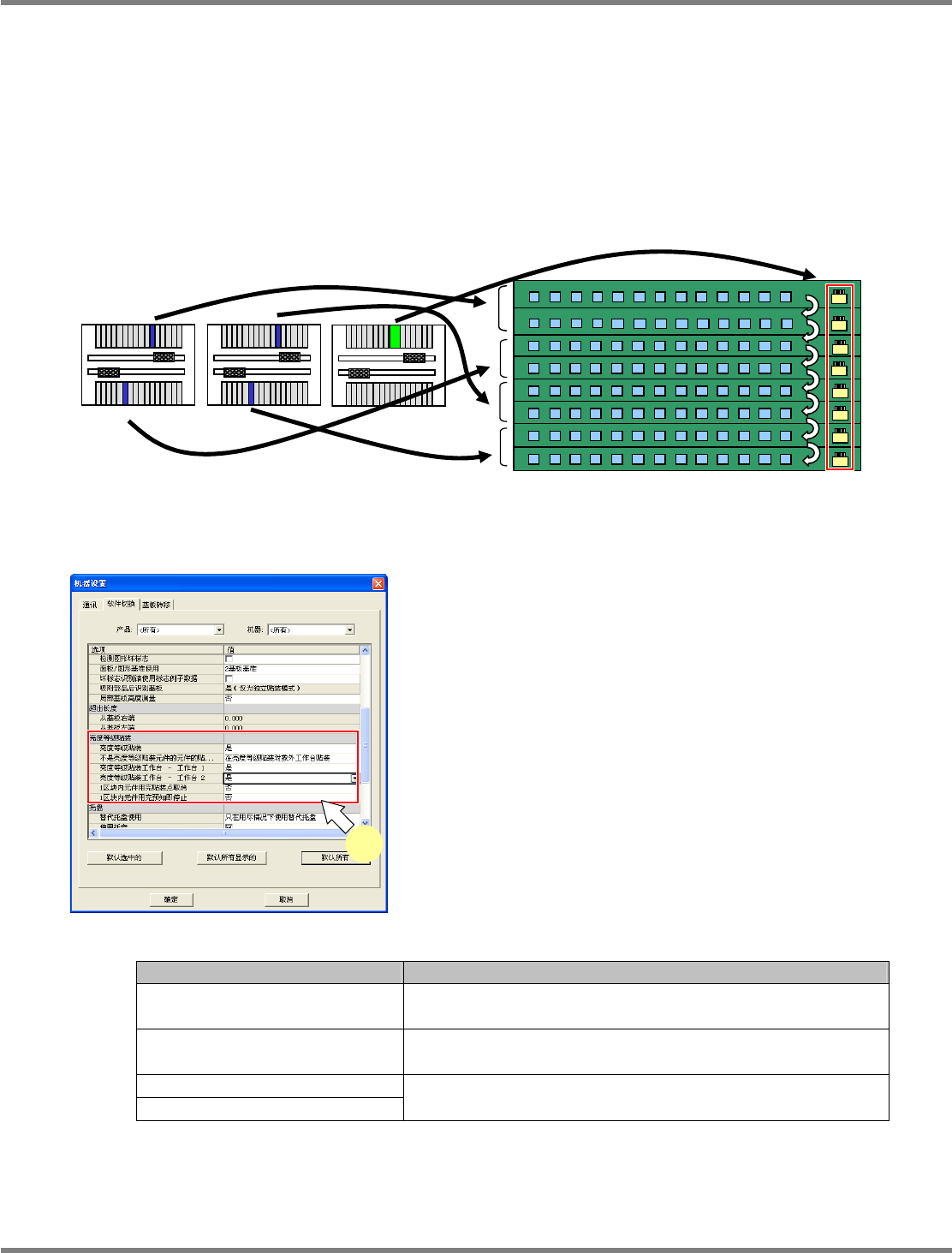

示意图。
Howto130103S-02C00
1
NPM-DGS
程序手册
13.1
等级贴装功能
ECS9AC-MB-13P-00 Page 13-11
⑤ 等级贴装元件的元件用完时的设备动作设定
当等级贴装元件用完时，需要设定设备动作。
1
设定
‘
亮度等级贴装
’
的元件用完时的
项目。
项目
设定内容
‘1
区块内元件用完贴装点取消
’
当元件用完时，设定是否从相同区块内相同供料器所实装的实装
点中，取消全部尚未实装元件的实装。
‘
１区块内元件用完预知即停止
’
为了预先防止从相同区块内的不同等级编带进行实装，而进行下
述设定
:
管理剩余数量，并比较当前的剩余数量和每个区块所使
用的元件点数，当剩余数量不足之际，不开始实装而是否设定为
元件用完。通过设定本项目，能够预先防止生产中途区块的实装。

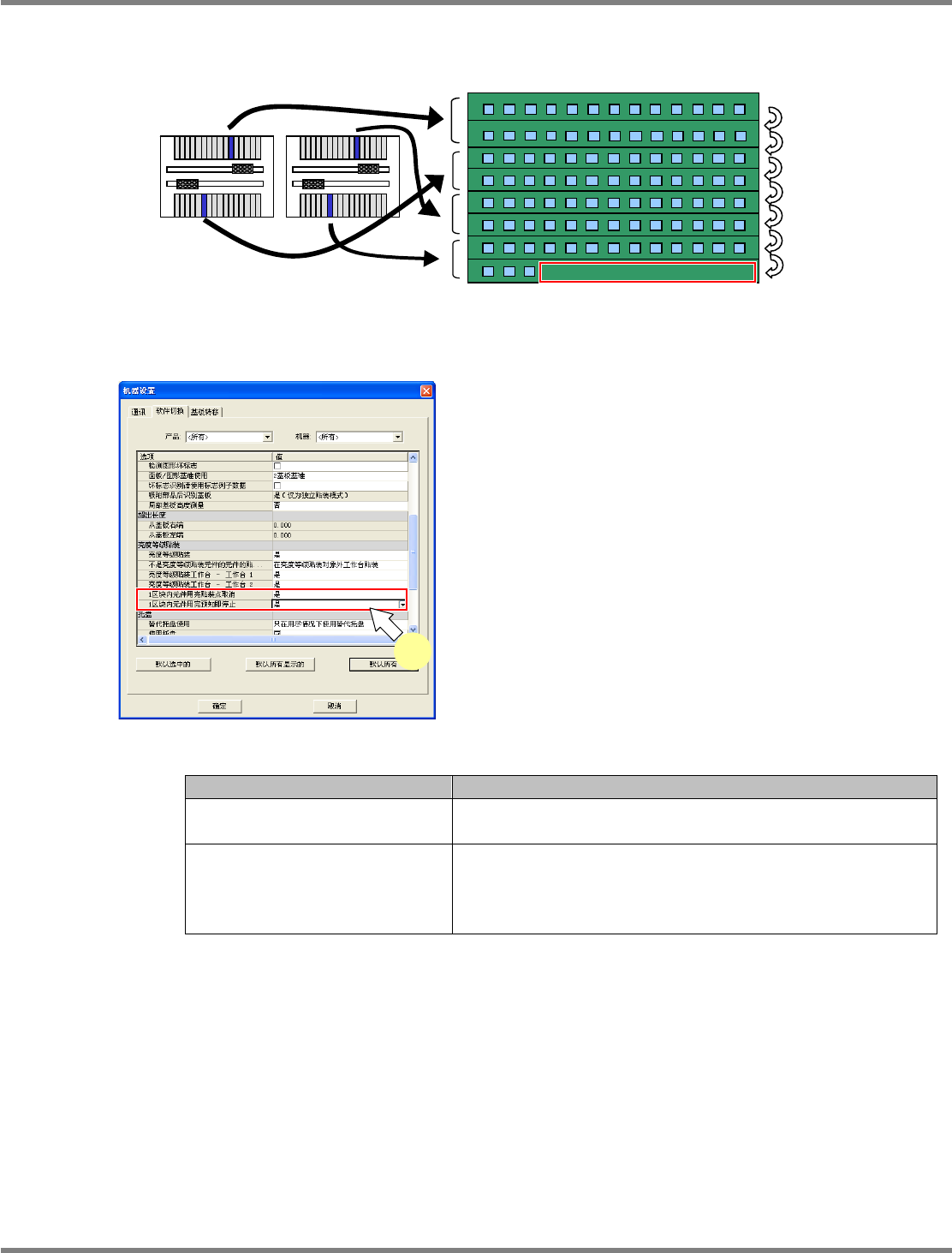

在生产中，等级贴装元件用完时的示意图。
Howto130103S-05C00
1
NPM-DGS
程序手册
13.1
等级贴装功能
Page 13-12 ECS9AC-MB-13P-00
