NPM-DGS 程序手册 5.5 CAD 宏的导出 EJS9AC-MB-05P-00 Page 5-81 5.5 CAD 宏的导出 进行 CAD 宏的导出，则会向文件里输 出 CAD 宏编辑器的 CAD 宏详细设定。 1 选择菜单栏的 [ 文件 ] → [ 导出 ] → [CAD 宏 ] 。 • 显示出 < 另存为 > 画面。 2 选择要导出的地点。 3 点击 [ 保存 ] 。 Project050500S-0 1J00 1…
NPM-DGS
程序手册
5.4 CAD
宏的导入
Page 5-80 EJS9AC-MB-05P-00
5.4 CAD
宏的导入
进行
CAD
宏的导入，则会获取
CAD
宏编辑器的
CAD
宏的详细设定。
1
选择菜单栏的
[
文件
]
→
[
导入
]
→
[CAD
宏
]
。
•
显示出
<
打开
>
画面。
2
选择要输入的
CAD
宏。
3
点击
[
打开
]
。
•
所导入的文件中包含的
CAD
宏名称与已经登
录的
CAD
宏名称一致时，将显示是否覆盖的确
认信息。
4
导入成功后，将显示信息，点击
[OK]
关闭窗口。
Project050400S-01J00
1
Project050400S-02C00
2
3
Project050400S-03C00
4
NPM-DGS
程序手册
5.5 CAD
宏的导出
EJS9AC-MB-05P-00 Page 5-81
5.5 CAD
宏的导出
进行
CAD
宏的导出，则会向文件里输出
CAD
宏编辑器的
CAD
宏详细设定。
1
选择菜单栏的
[
文件
]
→
[
导出
]
→
[CAD
宏
]
。
•
显示出
<
另存为
>
画面。
2
选择要导出的地点。
3
点击
[
保存
]
。
Project050500S-01J00
1
Project050500S-02C00
2
3
NPM-DGS
程序手册
5.6 PCB
的导入
Page 5-82 EJS9AC-MB-05P-00

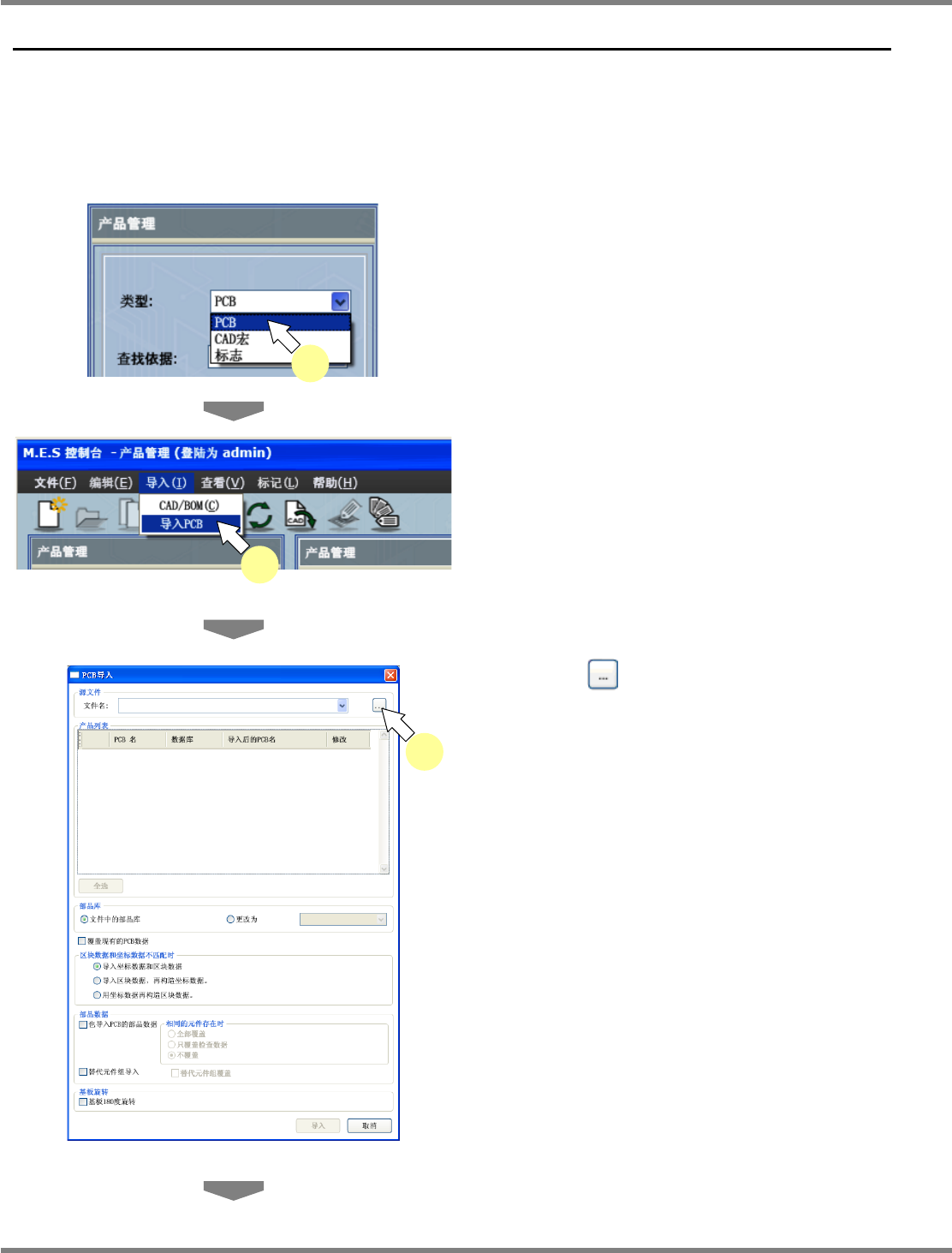

5.6 PCB
的导入
进行
PCB
的导入，则会由文件导入
PCB
数据。
5.6.1
从
crb
文件的导入
由
crb
格式的文件导入
PCB
数据。
1
在画面左上处导航区域的
‘
类型
’
字段中
选择
[PCB]
。
2
选择菜单栏的
[
导入
]
→
[
导入
PCB]
。
•
显示
<PCB
导入
>
画面。
3
点击
。
•
显示
<
打开
>
画面。
Project050601S-01C01
1
Project050601S-02C02
2
Project050601S-07C00
3
