NPM-DGS
程序手册
6.5
添加新的元件
Page 6-68 EJS9AC-MB-06P-00

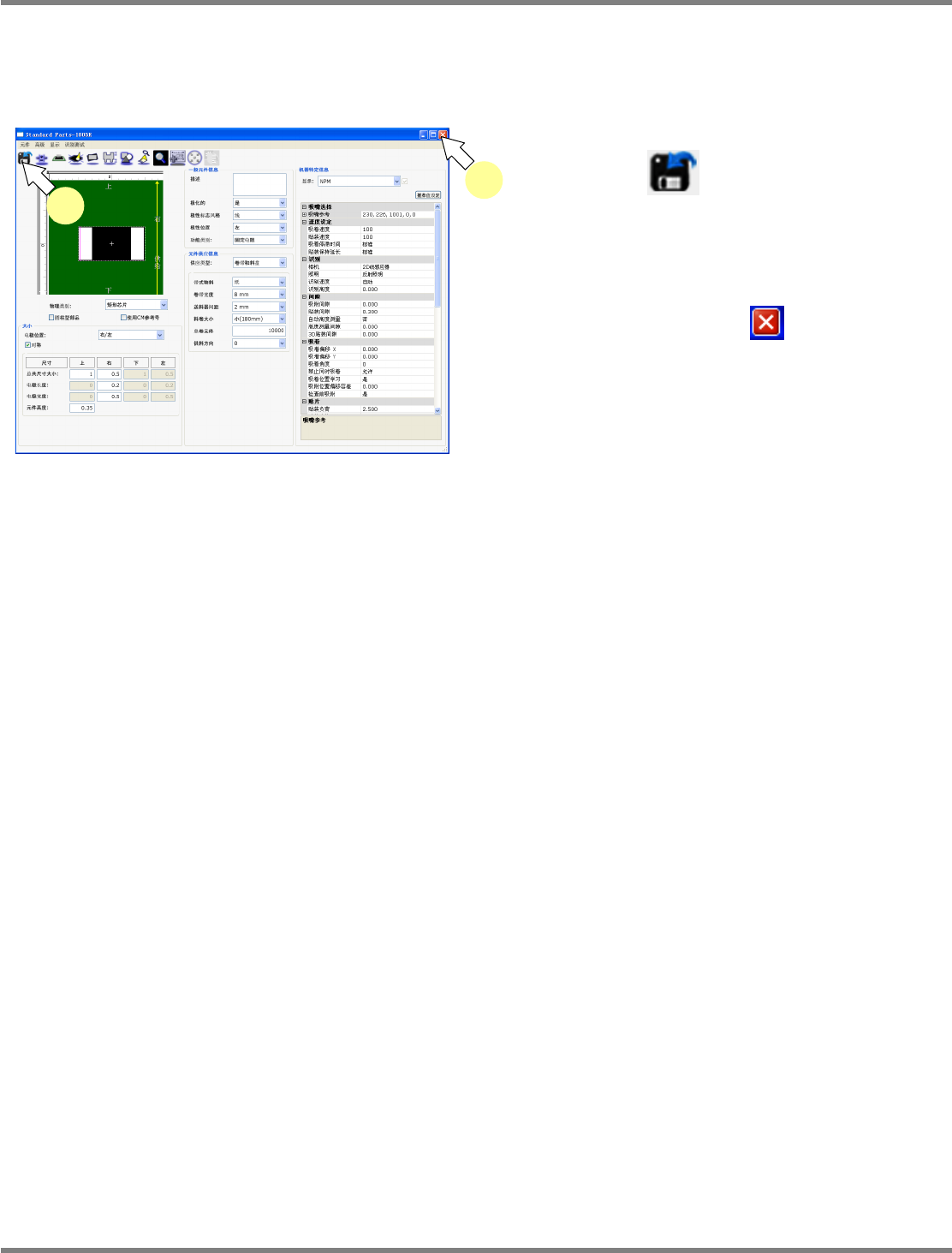

⑥ 元件菜单
结束元件数据的保存和元件编辑。
1
选择菜单栏的
[
元件
]
→
[
保存
]
，或者点
击工具栏的
(
保存
)
。
•
元件数据将被保存。
2
选择菜单栏的
[
元件
]
→
[
结束
]
，或者点
击元件编辑器右上方的
。
•
将结束元件编辑器。
Parts060603S-54C01
1
2
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-00 Page 6-69

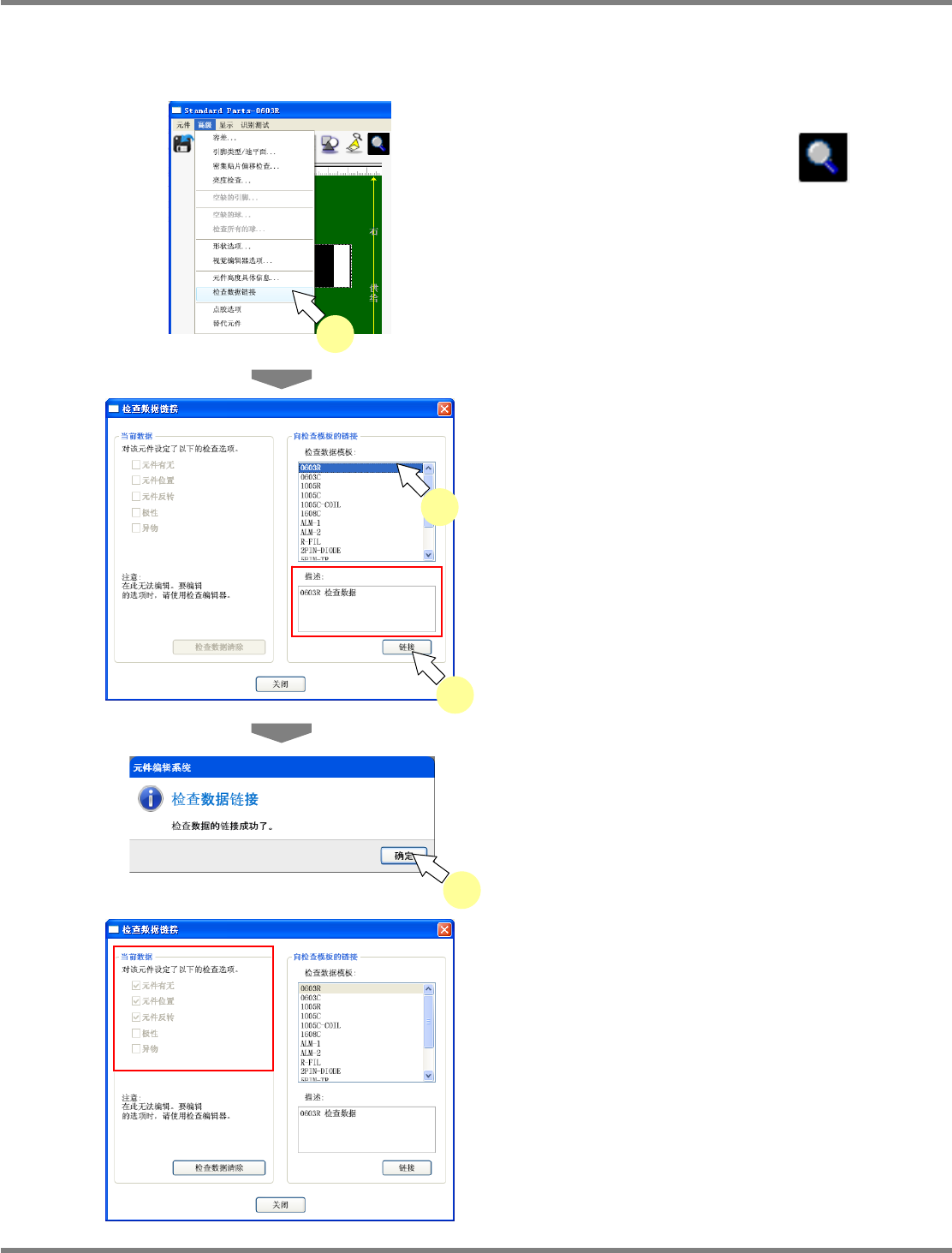

6.5.4
检查数据链接
检查数据链接画面的基本设定方法
1
选择菜单栏
[
详细设定
]
→
[
检查数据链
接
]
，或者点击工具栏的
(
检查数
据链接
)
。
•
将显示
<
检查数据链接
>
画面。
2
选择检查数据模板。
•
将会在说明栏内显示所选择检查数据的说明。
3
点击
[
链接
]
。
•
将显示检查数据链接成功的确认画面。
4
点击
[
确定
]
。
•
将关闭确认窗口，并返回到元件编辑画面。
∗
在再次显示的
<
检查数据链接
>
画面上，
‘
检查选
项
’
即会被设定。
Parts060504S-07C00
1
Parts060504S-08C00
2
3
Parts060504S-09C00
4
Parts060504S-10C00
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-70 EJS9AC-MB-06P-00

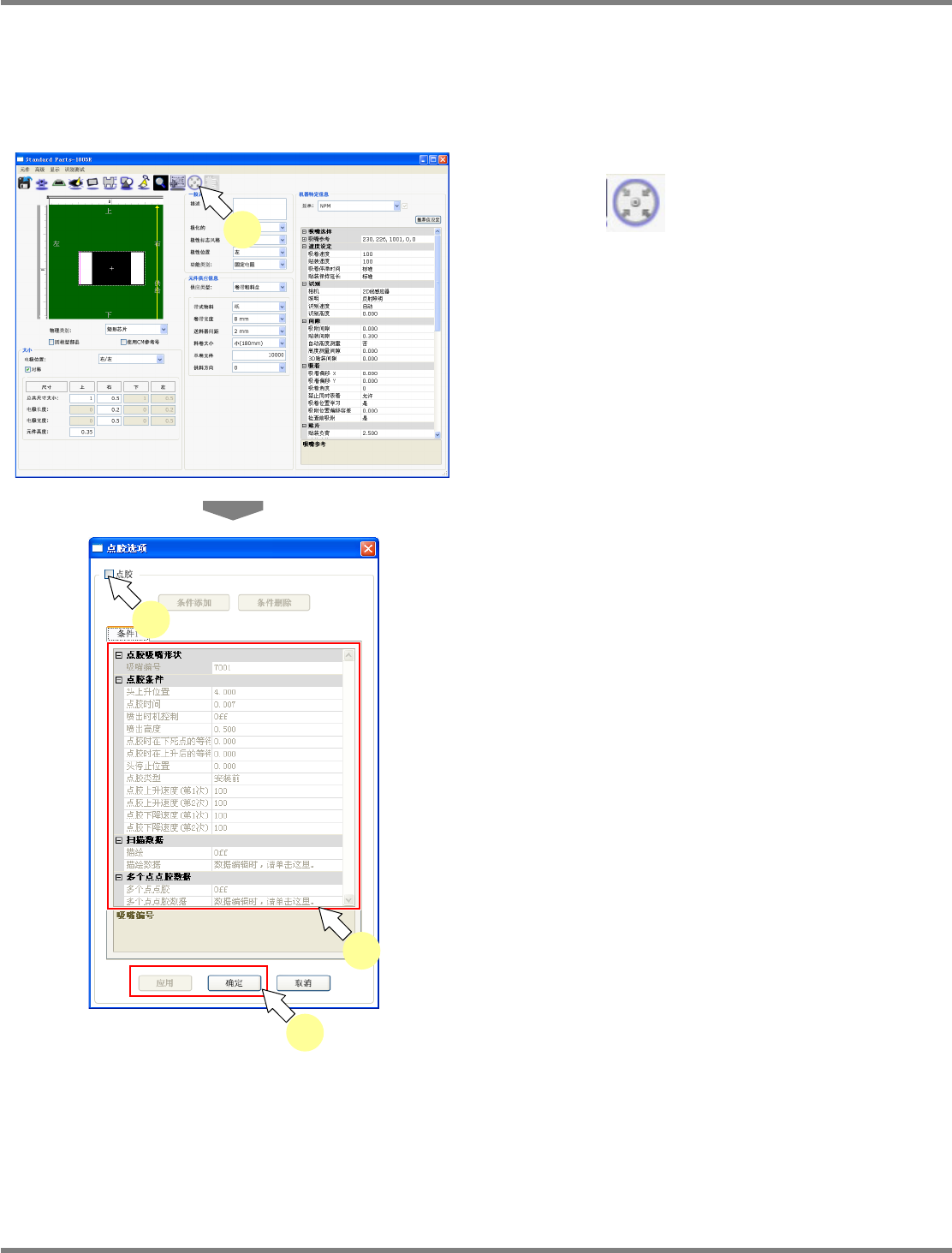

6.5.5
点胶选项数据
对需要进行点胶的元件设定有必要的点胶选项。
添加新的点胶选项
1
点击菜单栏的
[
高级
]
→
[
点胶选项
]
或工
具栏的
(
点胶选项
)
。
•
显示出
<
点胶选项
>
画面。
2
在
‘
点胶
’
的选框中打勾。
3
设定各种项目。
4
点击
[
应用
]
或
[
确定
]
。
•
如果点击
[
确定
]
，则会关闭
<
点胶选项
>
画面。
∗
当再添加条件时，点击
[
条件添加
]
后进行步骤
3.
、
4.
的操作。
Parts060503S-01C00
1
Parts060503S-02C02
2
3
4
