NPM-DGS 程序手册 10.4 生产数据的编辑 EJS9AC-MB-10P-00 Page 10-29 10.4.4 供料器表画面 ① 画面显示控制部 ‘ 产品 ’ 选择要显示的 PCB 。 ‘ 机器 ’ 按设备分别显示供料器。 ‘ 工作 ’ 按工作台分别显示供料器。 [ 搜索 ] 显示搜索画面。 LWS100204S-01C 02 2 1 2 2
NPM-DGS
程序手册
10.4
生产数据的编辑
Page 10-28 EJS9AC-MB-10P-00
② 吸嘴装配
显示吸嘴装配。也可进行吸嘴装配的更改。
‘
缩放
’
更改吸嘴装配的显示倍率。
[
生产线
]
:
更改到可显示生产线全体的倍率。
[
机器
]
:
显示
1
台机器时，使其尺寸改到最大倍率。
[
工作台
]
:
显示
1
台供料器工作台时，使其尺寸改到最大倍率。
‘
机器
’
在显示生产线全体和显示特定设备之间进行切换。
[<
所有
>]
:
显示生产线全体。
[(
机器名
)]
:
只显示所选择的设备。
‘
产品
’
切换要显示哪个生产数据。
[<
所有
>]
:
显示所有的生产数据。
[(
生产数据
)]
:
显示所登录的生产数据组，或者只显示生产数据。
空插槽位置全禁止按键、解除全禁止按键
(
全禁止
)
:
将当前的吸嘴交换器的空位置都设定为禁止使用。
(
解除全禁止
)
:
解除全部的禁止。
右击菜单
项目
说明
[
吸嘴编辑
]
显示吸嘴的编辑画面。
NPM-DGS
程序手册
10.4
生产数据的编辑
EJS9AC-MB-10P-00 Page 10-29
10.4.4
供料器表画面

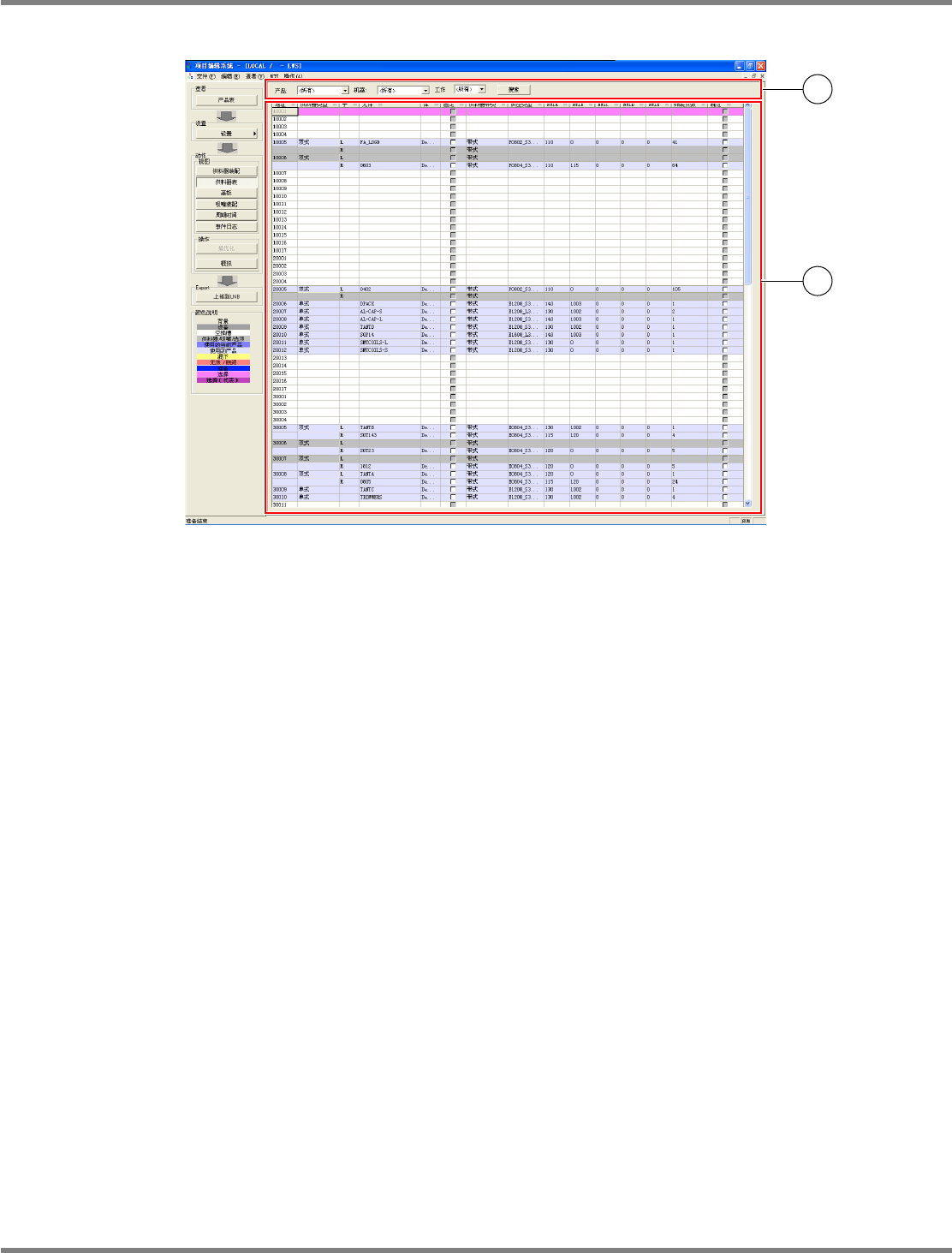

① 画面显示控制部
‘
产品
’
选择要显示的
PCB
。
‘
机器
’
按设备分别显示供料器。
‘
工作
’
按工作台分别显示供料器。
[
搜索
]
显示搜索画面。
LWS100204S-01C02
2
1
2
2
NPM-DGS
程序手册
10.4
生产数据的编辑
Page 10-30 EJS9AC-MB-10P-00
② 供料器表的显示部
显示项目
项目
说明
‘
地址
’
显示供料器的位置。
‘
供料器类型
’
显示供料器的类型。
‘
子
’
显示供料器的侧面。
‘
元件
’
显示元件名称。
‘
库
’
显示已登录元件的元件库。
‘
固定
’
显示是否固定元件。
‘
供料器种类
’
显示供料器的种类。
‘
供应类型
’
显示供料器的供给类型。
‘
主要吸嘴
’
显示第一候选吸嘴的编号。
‘
替代吸嘴
1’
显示预备吸嘴编号。
‘
替代吸嘴
2’
显示预备吸嘴编号。
‘
替代吸嘴
3’
显示预备吸嘴编号。
‘
替代吸嘴
4’
显示预备吸嘴编号。
‘
实装点数
’
显示供料器的实装点数。
‘
跳过
’
显示是否跳过供料器。
在供料器表画面上可操作的功能
项目
说明
搜索供料器
‘7.5.7
供料器表中搜索供料器
’
