MODEL TPM-200F/R 0207-001 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 113 G-4 30 1 630 1 12 7217 MECH P ARTS(GUIDE CABLE) 1 782G--1 10-301 30 2 630 089 2123 SOLENOID V AL VE 1 YSV078,079, #SS5Y3-X917 782G--1 10-302…
MODEL TPM-200F/R
0207-001
112
基板認識部 P.C.B. RECOGNITION SECTION

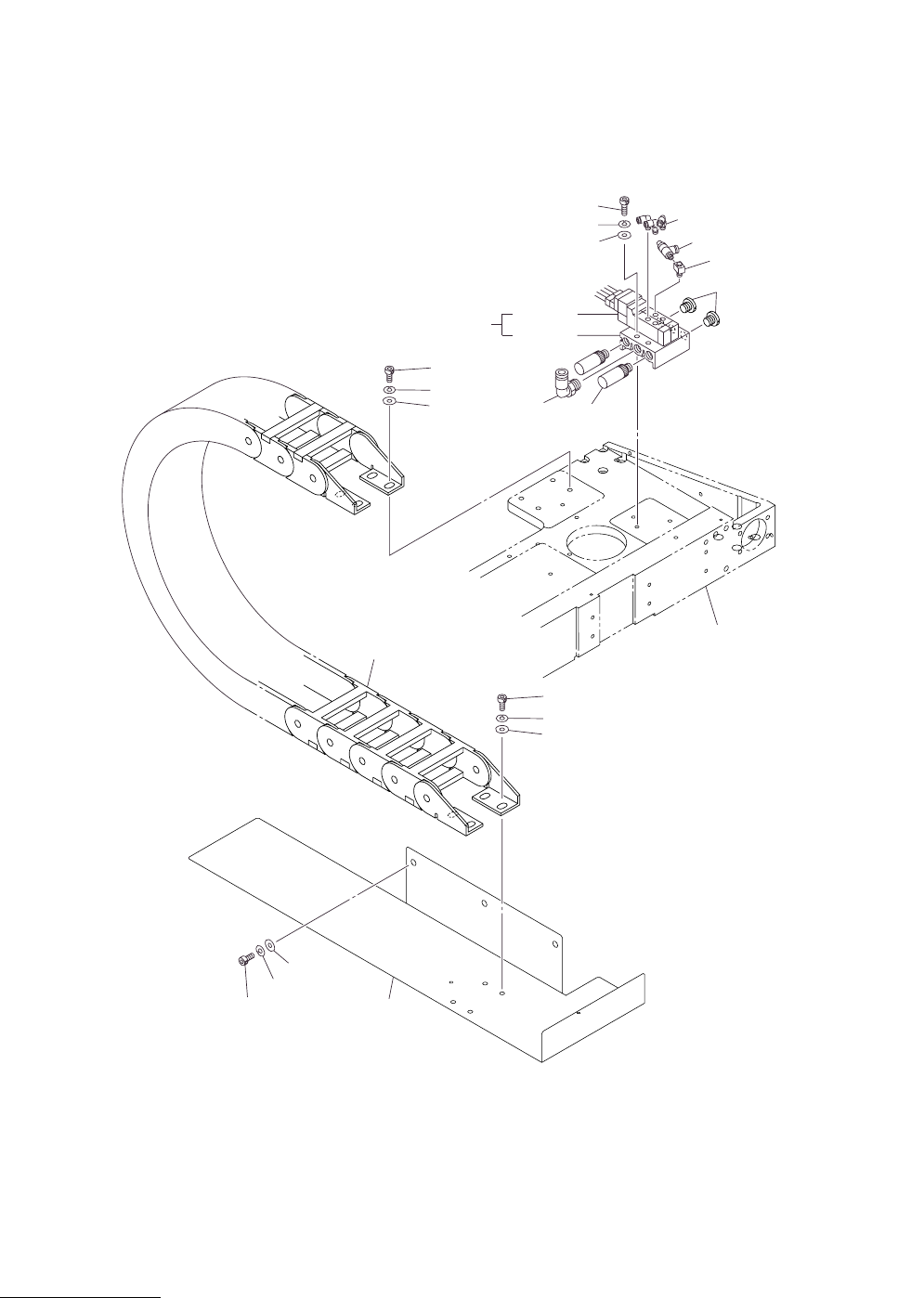

Fig. G-4 エア配管 Air Piping
See Fig.G-1
Key No.14
308
305
309
304
302-02
302-01
302
306
307
369
370
368
361
362
364
301
365
366
367
310
361
362
363
Fig.G-4
TPM-200F/R
MODEL TPM-200F/R
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
113
G-4
301 630 112 7217 MECH PARTS(GUIDE CABLE) 1 782G--110-301
302 630 089 2123 SOLENOID VALVE 1 YSV078,079, #SS5Y3-X917
782G--110-302
302 -01 630 091 2227 SOLENOID VALVE 2
302 -02 630 091 2234 AIR LINE EQPT 1
304 630 088 4470 PIPE FITTINGS 2 782G--110-304
305 630 003 8309 PIPE FITTINGS 1 782G--110-305
306 630 003 6541 AIR LINE EQPT 2 782G--110-306
307 630 069 0538 PIPE FITTINGS 1 782G--110-307
308 630 035 0272 AIR LINE EQPT 1 782G--110-308
309 630 080 5420 PIPE FITTINGS 3 782G--110-309
310 630 107 8410 BRACKET 1 782G--110-310
361 411 141 4107 WASHER V 5X10X1 8 782G--110-361
362 411 141 6705 WASHER SPR 5 8 782G--110-362
363 630 000 7756 BOLT,HEX-SCT 4 782G--110-363
364 630 000 7749 BOLT,HEX-SCT 4 782G--110-364
365 411 141 4305 WASHER V 6X12.5X1.6 3 782G--110-365
366 411 141 3001 WASHER SPR 6 3 782G--110-366
367 630 000 7862 BOLT,HEX-SCT 3 782G--110-367
368 411 141 4008 WASHER V 4X9X0.8 2 782G--110-368
369 411 141 2905 WASHER SPR 4 2 782G--110-369
370 630 000 7688 BOLT,HEX-SCT 2 782G--110-370
MODEL TPM-200F/R
0207-001
114
基板認識部 P.C.B. RECOGNITION SECTION
Fig. G-5 電装部 Electrical Parts
Fig.G-5
TPM-200F/R
See Fig.G-1
Key No.14
461
462
463
401
414
405
407
408
402
413
404
412
411
410
409
403
406
