MODEL TPM-200F/R 0207-001 222 カバー部 COVER SECTION Fig. P-1 カバーフレーム Cover Frame 64 63 62 See Fig.K-1 Key No.1 Fig.P-1 TPM-200F/R 61 1 6 7 64 63 62 65 66 67 61 3 61 2 64 63 62 62 63 64 64 63 62 65 5 4 66 67 62 63 64
MODEL TPM-200F/R
0207-001
221
Fig. P カバー部 COVER SECTION
MODEL TPM-200F/R
0207-001
222
カバー部 COVER SECTION

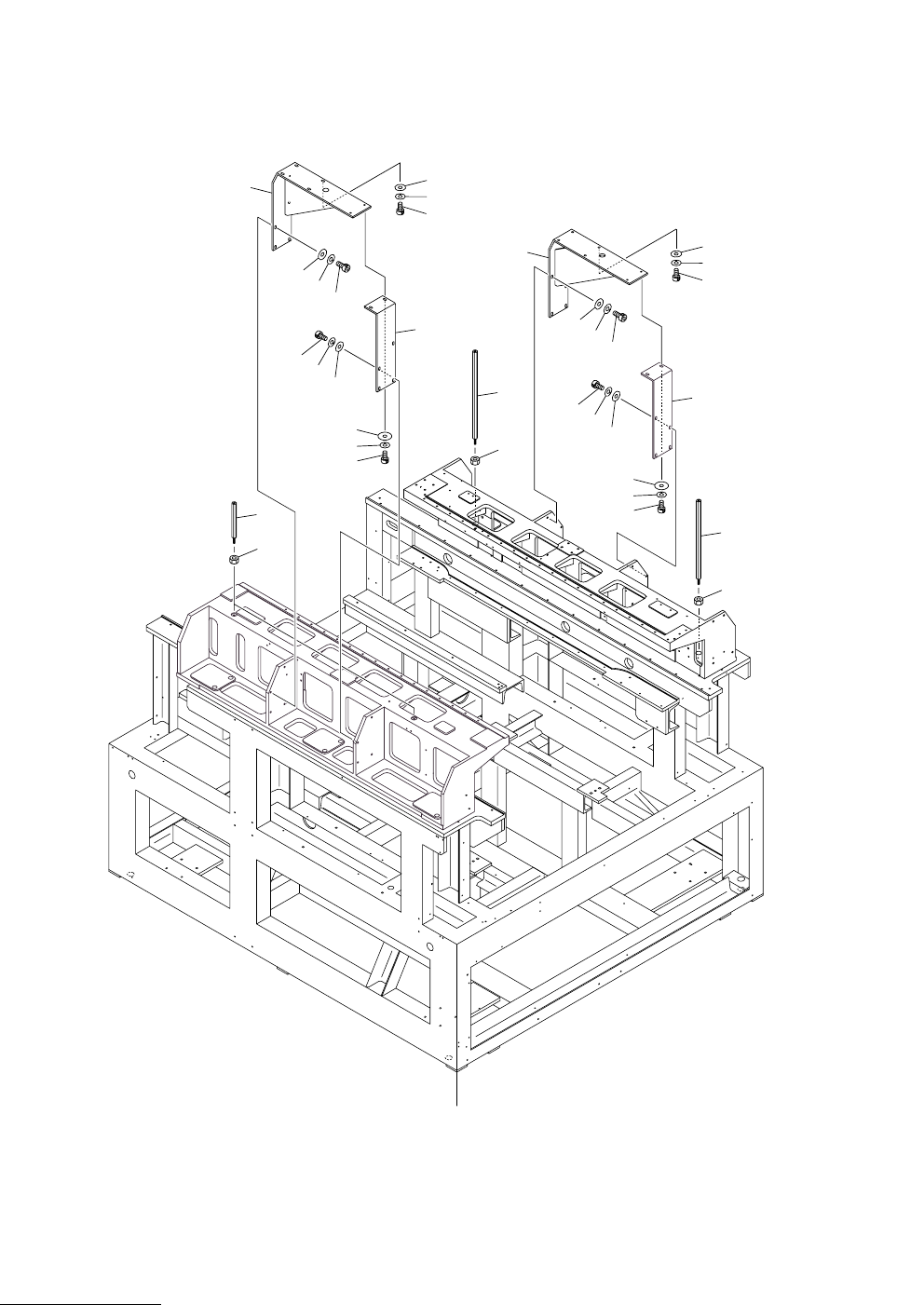

Fig. P-1 カバーフレーム Cover Frame
64
63
62
See Fig.K-1
Key No.1
Fig.P-1
TPM-200F/R
61
1
6
7
64
63
62
65
66
67
61
3
61
2
64
63
62
62
63
64
64
63
62
65
5
4
66
67
62
63
64
MODEL TPM-200F/R
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
223
P-1
1 630 111 7140 STAY 1 782P--110-001
2 630 111 7157 STAY 2 782P--110-002
3 630 111 7164 STAY 1 782P--110-003
4 630 114 0544 BRACKET 1 782P--110-004
5 630 114 0551 BRACKET 1 782P--110-005
6 630 114 0568 BRACKET 1 782P--110-006
7 630 114 0575 BRACKET 1 782P--110-007
61 411 141 0703 NUT HEX 6 4 782P--110-061
62 630 001 0237 WASHER 16 782P--110-062
63 411 141 3001 WASHER SPR 6 16 782P--110-063
64 630 000 7893 BOLT,HEX-SCT 16 782P--110-064
65 630 001 0220 WASHER 12 782P--110-065
66 411 141 6705 WASHER SPR 5 12 782P--110-066
67 630 000 7770 BOLT,HEX-SCT 12 782P--110-067
