MODEL TPM-200F/R 0207-001 188 クリーニング部 CLEANING SECTION Fig. M-5 エア配管１ Air Piping-1 See Fig.M-2 Key No.121 See Fig.M-2 Key No.117 462 463 461 407 462 461 464 461 462 464 465 420 408 401 409 462 461 462 463 461 414 410 411…
MODEL TPM-200F/R
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
187
M-4
301 630 111 4880 BOLT 5 782M--110-301
303 630 003 8309 PIPE FITTINGS 5 782M--110-303
304 630 109 9453 AIR LINE EQPT 5 782M--110-304
305 630 056 2309 PIPE FITTINGS 5 782M--110-305
306 630 109 9460 PIPE FITTINGS 5 782M--110-306
307 630 109 9682 TUBE 1 782M--110-307
308 630 109 8791 BRACKET 1 782M--110-308
311 630 109 8722 BLOCK 1 782M--110-311
312 630 109 8685 BLOCK 1 782M--110-312
314 630 109 8913 BRACKET 2 782M--110-314
315 630 088 1394 BLOCK 1 782M--110-315
316 630 091 0209 BLOCK 1 782M--110-316
317 630 110 8865 BLOCK 1 782M--110-317
318 630 110 8841 PLATE 1 782M--110-318
319 630 110 8834 PLATE 1 782M--110-319
320 630 112 2717 PLATE 2 782M--110-320
321 630 111 4538 PLATE 1 782M--110-321
322 630 051 9600 PIPE FITTINGS 1 782M--110-322
323 630 092 8365 PIPE FITTINGS 2 782M--110-323
324 630 096 6817 VALVE 1 782M--110-324
361 411 141 4107 WASHER V 5X10X1 13 782M--110-361
362 411 141 6705 WASHER SPR 5 13 782M--110-362
363 630 000 7749 BOLT,HEX-SCT 8 782M--110-363
364 411 141 4008 WASHER V 4X9X0.8 15 782M--110-364
365 411 141 2905 WASHER SPR 4 15 782M--110-365
367 630 000 7695 BOLT,HEX-SCT 5 782M--110-367
368 630 000 7619 BOLT,HEX-SCT 8 782M--110-368
369 630 000 7657 BOLT,HEX-SCT 5 782M--110-369
370 630 000 7671 BOLT,HEX-SCT 4 782M--110-370
MODEL TPM-200F/R
0207-001
188
クリーニング部 CLEANING SECTION

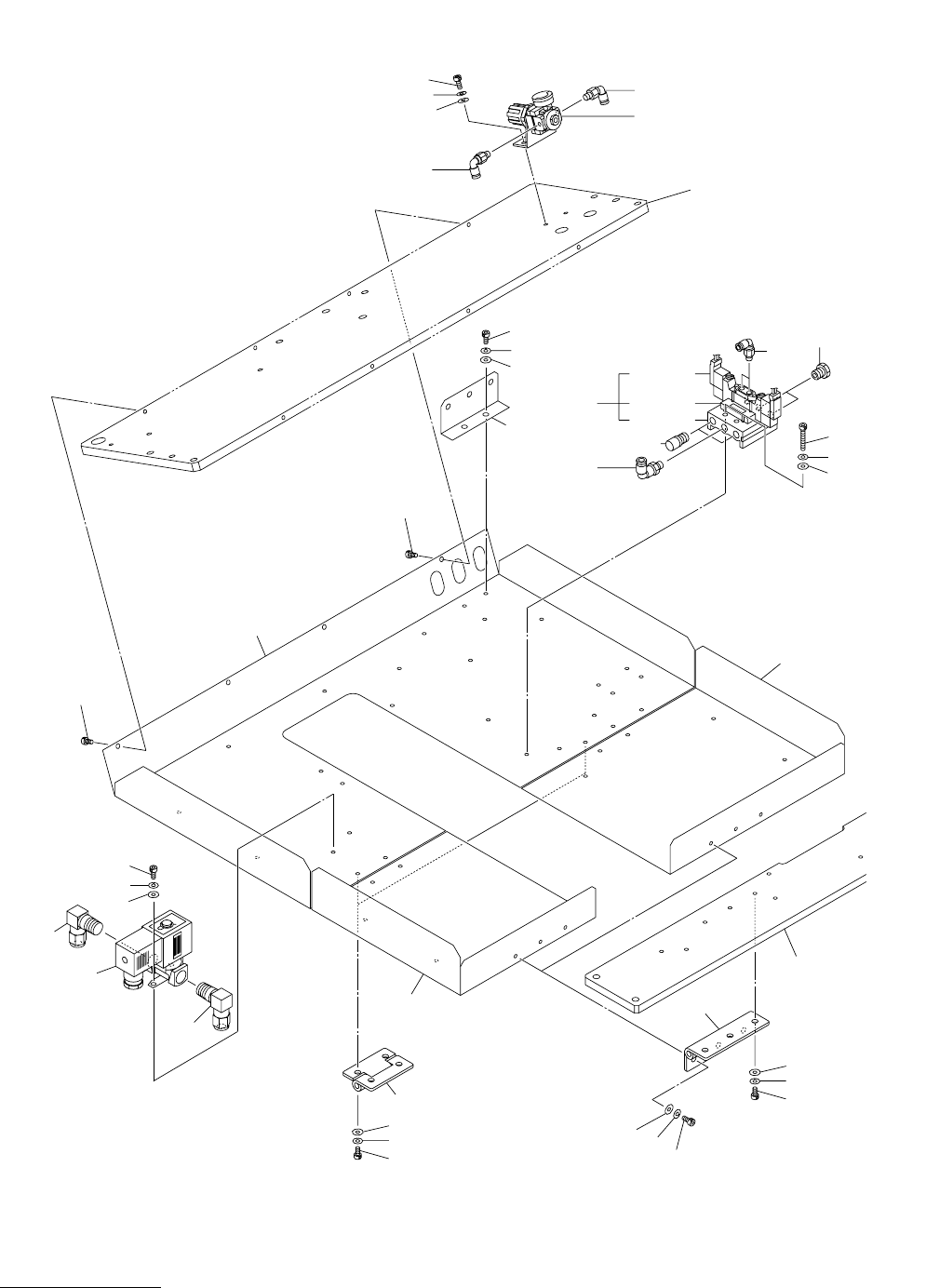

Fig. M-5 エア配管１ Air Piping-1
See Fig.M-2
Key No.121
See Fig.M-2
Key No.117
462
463
461
407
462
461
464
461
462
464
465
420
408
401
409
462
461
462
463
461
414
410
411
411
465
462
461
464
464
421
418
419
401-01
401-02
401-03
405
406
Fig.M-5
TPM-200F/R
408
412
408
464
462
461
MODEL TPM-200F/R
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
189
M-5
401 630 115 1021 SOLENOID VALVE 1 YSV088,089, #SS5Y3-X1172
782M--110-401
401 -01 630 091 2234 AIR LINE EQPT 1
401 -02 630 110 1101 ACCESSORY,SV 1
401 -03 630 109 9538 SOLENOID VALVE 1
405 630 109 9569 AIR LINE EQPT 2 782M--110-405
406 630 088 4470 PIPE FITTINGS 2 782M--110-406
407 630 094 4631 HINGE 2 782M--110-407
408 630 003 7265 PIPE FITTINGS 4 782M--110-408
409 630 003 7302 PIPE FITTINGS 1 782M--110-409
410 630 092 8303 SOLENOID VALVE 1 VX2120A-01-5DS-B 782M--110-410
411 630 109 9613 PIPE FITTINGS 2 782M--110-411
412 630 013 5442 AIR LINE EQPT 1 782M--110-412
414 630 110 1132 HINGE 2 782M--110-414
418 630 110 8797 COVER 1 782M--110-418
419 630 110 8780 COVER 1 782M--110-419
420 630 110 8803 COVER 1 782M--110-420
421 630 110 8810 STAY 1 782M--110-421
461 411 141 4008 WASHER V 4X9X0.8 28 782M--110-461
462 411 141 2905 WASHER SPR 4 28 782M--110-462
463 630 000 7671 BOLT,HEX-SCT 2 782M--110-463
464 630 000 7626 BOLT,HEX-SCT 26 782M--110-464
465 411 051 1708 SCR TRS 4X6 4 782M--110-465
