MODEL TPM-200F/R 0207-001 192 クリーニング部 CLEANING SECTION Fig. M-7 溶剤タンク Solvent T ank 602 606 606 603 601 669 670 668 604 671 605 665 664 665 664 661 662 663 607 666 See Fig.M-2 Key No.121 Fig.M-7 TPM-200F/R
MODEL TPM-200F/R
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
191
M-6
501 630 103 2429 AIR LINE EQPT 1 #ARP3000-02-R-X531
782M--110-501
502 630 105 9013 PIPE FITTINGS 2 782M--110-502
503 630 088 8867 VALVE 1 41V 782M--110-503
504 630 088 8850 AIR LINE EQPT 4 782M--110-504
505 630 003 7289 PIPE FITTINGS 2 782M--110-505
506 630 003 7302 PIPE FITTINGS 1 782M--110-506
507 630 109 9583 SOLENOID VALVE 1 VZ312-5MZC-M5-F 782M--110-507
508 630 078 3070 PIPE FITTINGS 2 782M--110-508
509 630 103 4980 STAY 1 782M--110-509
561 411 141 4107 WASHER V 5X10X1 2 782M--110-561
562 411 141 6705 WASHER SPR 5 2 782M--110-562
563 630 000 7749 BOLT,HEX-SCT 2 782M--110-563
564 411 141 3902 WASHER V 3X7X0.5 4 782M--110-564
565 411 141 2806 WASHER SPR 3 4 782M--110-565
566 630 000 7572 BOLT,HEX-SCT 2 782M--110-566
567 630 000 7510 BOLT,HEX-SCT 2 782M--110-567
MODEL TPM-200F/R
0207-001
192
クリーニング部 CLEANING SECTION

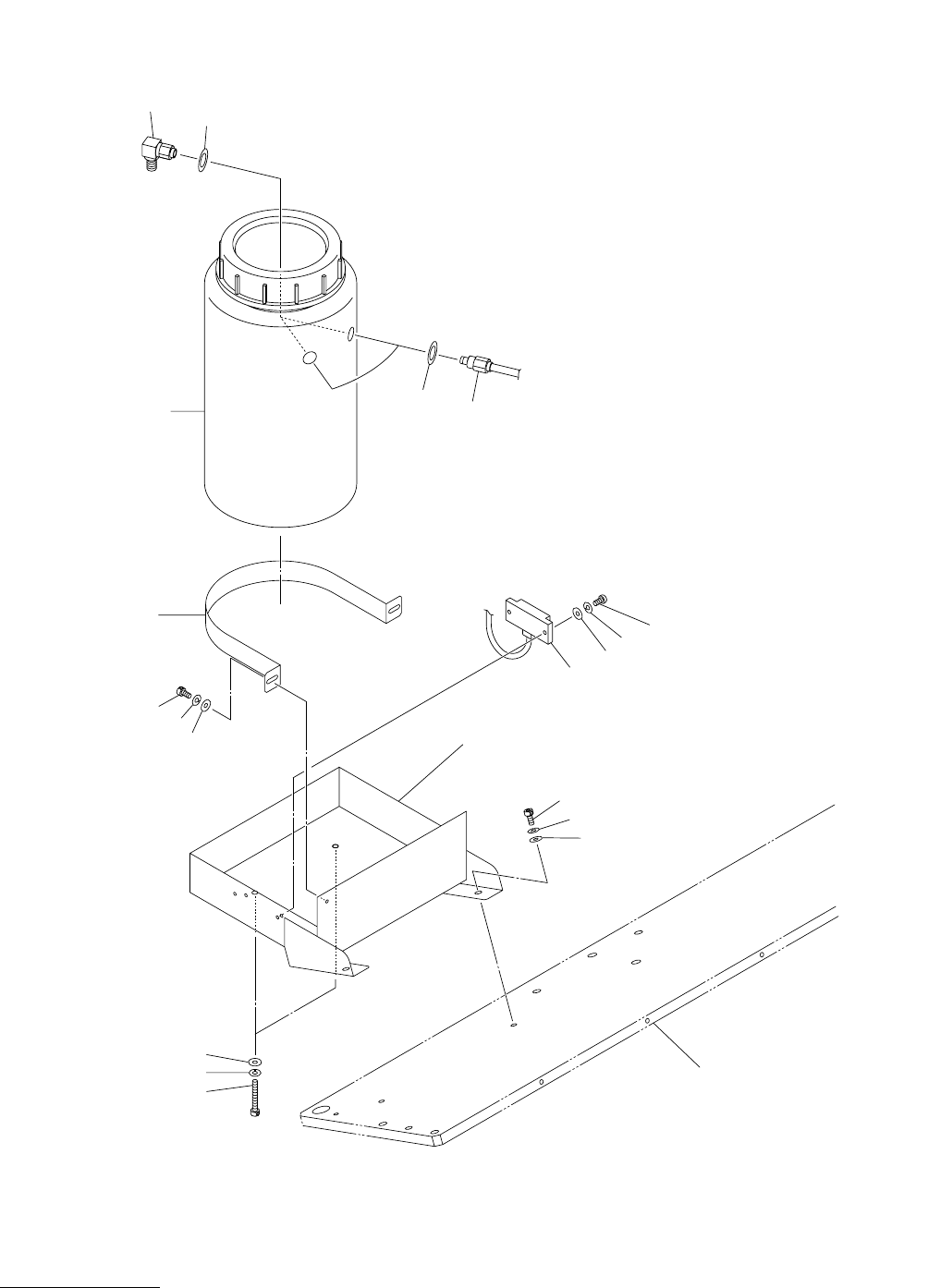

Fig. M-7 溶剤タンク Solvent Tank
602
606
606
603
601
669
670
668
604
671
605
665
664
665
664
661
662
663
607
666
See Fig.M-2
Key No.121
Fig.M-7
TPM-200F/R
MODEL TPM-200F/R
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
193
M-7
601 630 096 6831 MECH PARTS (TANK) 1 782M--110-601
602 630 109 9613 PIPE FITTINGS 1 782M--110-602
603 630 109 9699 PIPE FITTINGS 2 782M--110-603
604 630 044 6333 SENSOR,PROXIMITY 1 BPX083 782M--110-604
605 630 109 8777 BRACKET 1 782M--110-605
606 630 088 1554 SPACER 4 782M--110-606
607 630 109 8784 BRACKET 1 782M--110-607
661 411 141 3902 WASHER V 3X7X0.5 2 782M--110-661
662 411 141 2806 WASHER SPR 3 2 782M--110-662
663 630 000 7510 BOLT,HEX-SCT 2 782M--110-663
664 411 141 4107 WASHER V 5X10X1 4 782M--110-664
665 411 141 6705 WASHER SPR 5 4 782M--110-665
666 630 000 7794 BOLT,HEX-SCT 2 782M--110-666
668 411 119 1909 WASHER V 3X7X0.5 2 782M--110-668
669 411 086 4408 WASHER SPR 3 2 782M--110-669
670 411 113 0700 SCR PAN 3X16 2 782M--110-670
671 630 000 7756 BOLT,HEX-SCT 2 782M--110-671
