MODEL TPM-200F 0207-001 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 123 HL-2 10 1 630 069 3799 GEAR,REDUCTION 1 782HL-1 10-101 10 2 630 088 4272 MOTOR,REVERSIBLE 1 M002,USM425-41 1WJ 782HL-1 10-102 10 3 630 1 15 54…
MODEL TPM-200F
0207-001
122
L コンベア部（手前基準）
L CONVEYOR SECTION（Front Reference）

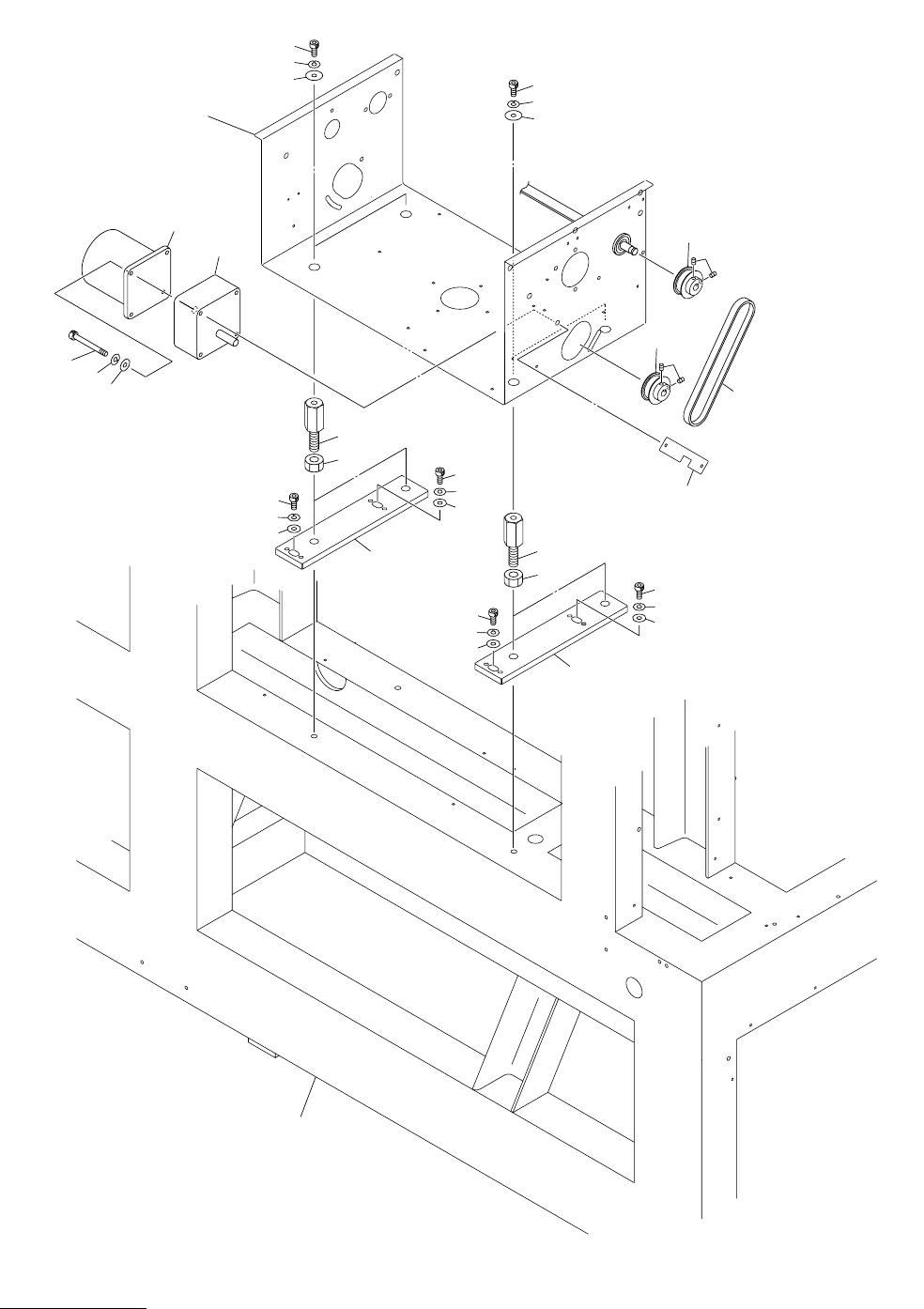

Fig. HL-2 基板搬送駆動部 P.C.B. Transfer Driver
103
168
164
163
162
103
168
104
107
106
161
102
101
105
Fig.HL-2
TPM-200F
164
163
162
164
163
162
106
161
105
164
163
162
164
163
162
165
166
167
164
163
162
See Fig HL-1
Key No.19
See Fig K-1
Key No.1
MODEL TPM-200F
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
123
HL-2
101 630 069 3799 GEAR,REDUCTION 1 782HL-110-101
102 630 088 4272 MOTOR,REVERSIBLE 1 M002,USM425-411WJ
782HL-110-102
103 630 115 5449 PULLEY,TIMING 2 782HL-110-103
104 630 053 2395 BELT,TIMING 1 782HL-110-104
105 630 107 8199 PLATE 2 782HL-110-105
106 630 107 8182 SHAFT 4 782HL-110-106
107 630 107 8120 PLATE 1 782HL-110-107
161 411 141 1304 NUT HEX 12 4 782HL-110-161
162 630 001 0244 WASHER 8 782HL-110-162
163 411 141 3100 WASHER SPR 8 8 782HL-110-163
164 630 000 8012 BOLT,HEX-SCT 8 782HL-110-164
165 411 141 4107 WASHER V 5X10X1 2 782HL-110-165
166 411 141 6705 WASHER SPR 5 2 782HL-110-166
167 630 000 7831 BOLT,HEX-SCT 2 782HL-110-167
168 630 000 8951 SET SCREW 4 782HL-110-168
MODEL TPM-200F
0207-001
124
L コンベア部（手前基準）
L CONVEYOR SECTION（Front Reference）
Fig. HL-3 コンベア幅変更部 Conveyor Width Change Section
264
202
205
204
265
203
Fig.HL-3
TPM-200F
261
201
262
263
See Fig HL-1
Key No.19
