MODEL TPM-200F/R 0207-001 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 185 M-3 2 02 41 1 01 6 6 809 RING E 8 2 782M--1 10-202 20 3 630 001 0305 SPR ING PIN 4 782M--1 10-203 20 4 630 001 1418 BEARING,RADIAL 4 782M--1…
MODEL TPM-200F/R
0207-001
184
クリーニング部 CLEANING SECTION

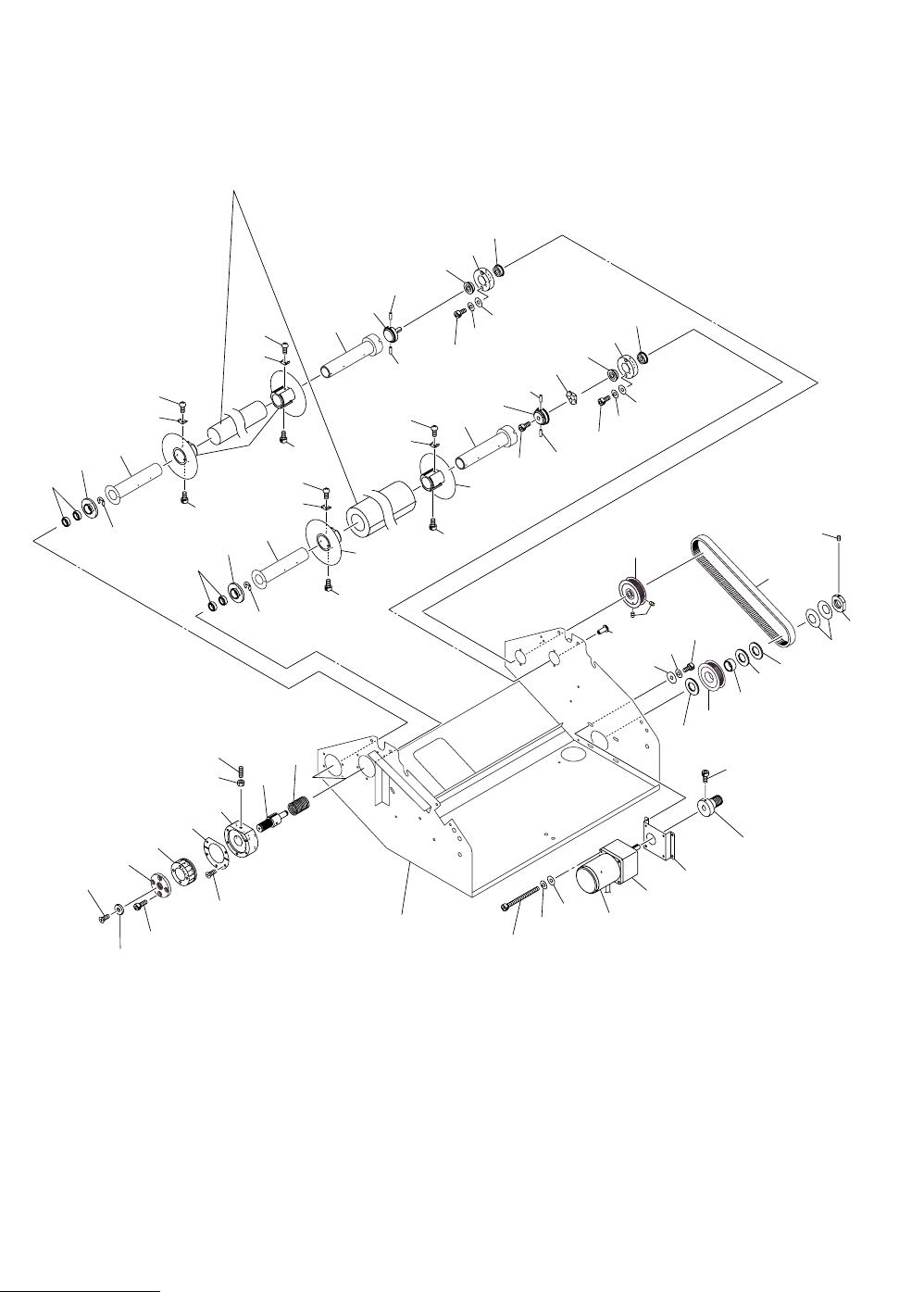

Fig. M-3 ペーパ巻取駆動部 Paper Wind-out Driver
268
206
214
269
236
270
263
233
203
203
226
261
262
CLEANING PAPER
213
241
239
241
217
238
273
240
224
223
225
216
231
202
215
228
222
281
276
235
204
204
266
265
267
230
219
229
220
278
232
266
209
207
227
265
279
See Fig.M-2
Key No.130
237
280
Fig.M-3
TPM-200F/R
261
226
262
234
203
226
261
262
225
218
224
223
225
216
231
202
235
204
204
266
265
267
267
203
261
226
262
277
MODEL TPM-200F/R
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
185
M-3
202 411 016 6809 RING E 8 2 782M--110-202
203 630 001 0305 SPRING PIN 4 782M--110-203
204 630 001 1418 BEARING,RADIAL 4 782M--110-204
206 630 115 5500 PULLEY,TIMING 1 782M--110-206
207 630 096 6657 GEAR,REDUCTION 1 782M--110-207
209 630 096 8620 MOTOR,INDUCTION 1 M009,VHI206A-GVJ 782M--110-209
213 630 115 5494 PULLEY,TIMING 1 782M--110-213
214 630 109 9477 BELT,TIMING 1 782M--110-214
215 630 001 4228 SPRING,COMP 2 782M--110-215
216 630 109 9491 BEARING,RADIAL 4 782M--110-216
217 630 110 1125 SPRING 2 782M--110-217
218 630 096 6688 WASHER 1 782M--110-218
219 630 115 5296 FEED SCREW 2 782M--110-219
220 630 115 5302 FEED SCREW 2 782M--110-220
222 411 182 0205 SCR SET C-SCT 5X20 2 782M--110-222
223 630 109 8821 ROLLER 2 782M--110-223
224 630 109 8876 PULLEY 2 782M--110-224
225 630 109 8845 PULLEY 4 782M--110-225
226 630 109 8920 HOOK 12 782M--110-226
227 630 109 8555 PLATE 1 782M--110-227
228 630 109 8678 BLOCK 2 782M--110-228
229 630 109 8692 BLOCK 2 782M--110-229
230 630 109 8548 PLATE 2 782M--110-230
231 630 109 8814 ROLLER 2 782M--110-231
232 630 109 8609 PLATE 2 782M--110-232
233 630 109 8869 PULLEY 1 782M--110-233
234 630 109 8852 PULLEY 1 782M--110-234
235 630 109 8890 HOLDER 2 782M--110-235
236 630 109 8456 SHAFT 1 782M--110-236
237 630 109 8906 HOLDER 1 782M--110-237
238 630 109 8623 PLATE 1 782M--110-238
239 630 109 8968 BUSH,LINEAR 1 782M--110-239
240 630 109 8616 PLATE 1 782M--110-240
241 630 109 8630 PLATE 2 782M--110-241
261 630 000 7497 BOLT,HEX-SCT 4 782M--110-261
262 411 050 5004 SCR TRS 3X6 12 782M--110-262
263 630 000 7763 BOLT,HEX-SCT 4 782M--110-263
265 411 141 4008 WASHER V 4X9X0.8 8 782M--110-265
266 411 141 2905 WASHER SPR 4 8 782M--110-266
267 630 000 7626 BOLT,HEX-SCT 4 782M--110-267
268 630 000 8920 SET SCREW 2 782M--110-268
269 630 001 0220 WASHER 4 782M--110-269
270 411 141 6705 WASHER SPR 5 4 782M--110-270
273 630 000 8920 SET SCREW 1 782M--110-273
276 630 000 7879 BOLT,HEX-SCT 8 782M--110-276
277 630 000 7633 BOLT,HEX-SCT 2 782M--110-277
278 411 161 9809 SCR FLT 4X25 10 782M--110-278
279 630 000 7718 BOLT,HEX-SCT 4 782M--110-279
280 630 000 7510 BOLT,HEX-SCT 1 782M--110-280
281 411 141 0505 NUT HEX 5 2 782M--110-281
MODEL TPM-200F/R
0207-001
186
クリーニング部 CLEANING SECTION
Fig. M-4 ノズル吸引部 Nozzle Suction Section
370
315
324
323
323
304
303
316
322
305
307
361
362
363
362
363
361
367
364
370
365
364
308
312
361
362
363
364
364
365
365
368
368
306
319
314
314
317
320
320
311
318
321
See Fig.M-2
Key No.130
Fig.M-4
TPM-200F/R
364
365
368
361
362
369
301
364
365
368
