MODEL TPM-200F 0207-001 118 L コンベア部（手 前基準） L CONVEYOR SECTION （ Front Reference ） Fig. HL-1 コンベアベース Conveyor Base 17 77 79 78 62 62 9 81 10 63 64 63 19 62 64 63 62 64 63 75 29 71 65 65 14 66 3 2 23 13 71 30 20 22 2 13 24…
MODEL TPM-200F
0207-001
117

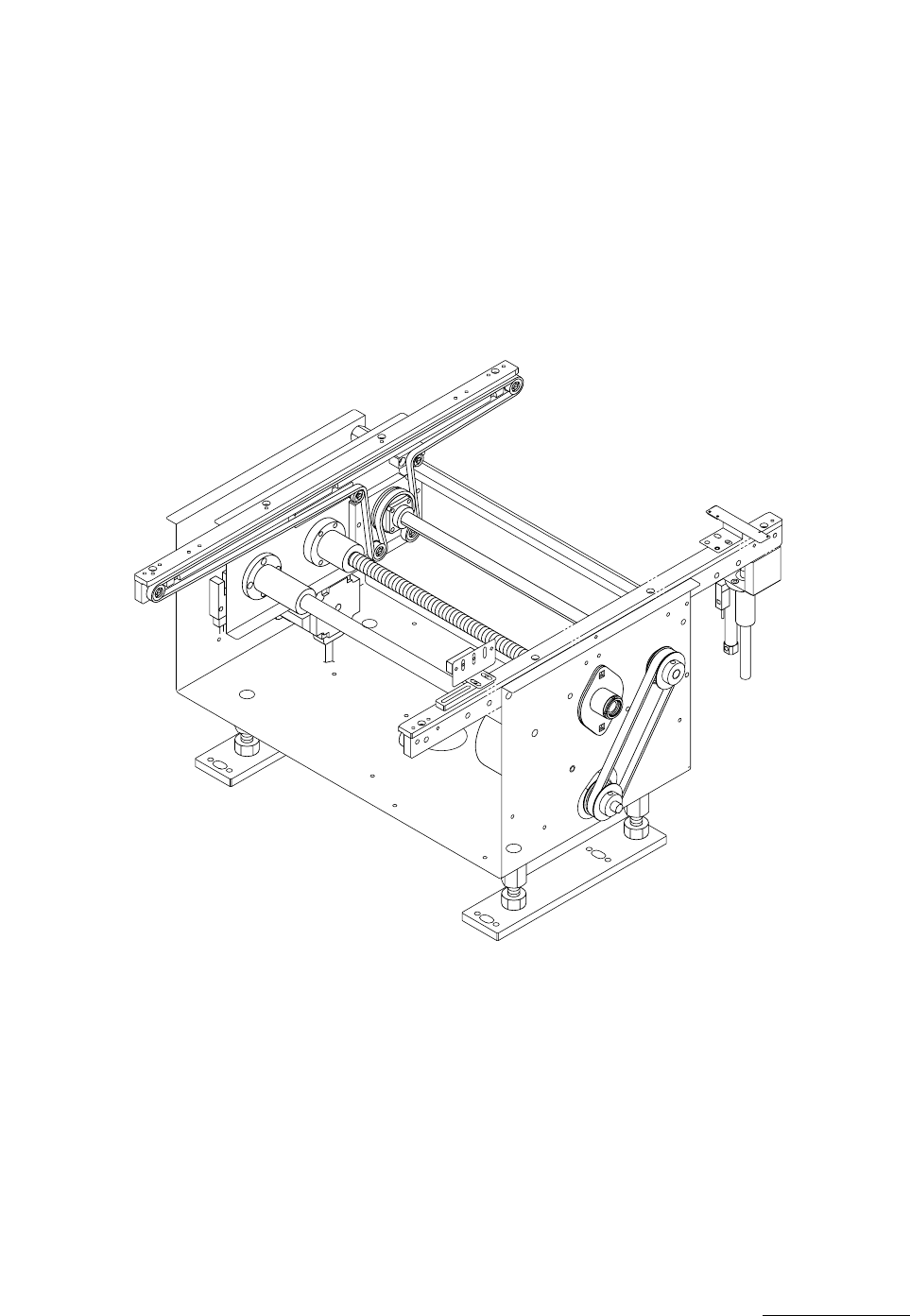

Fig. HL L コンベア部（手前基準）
L CONVEYOR SECTION（Front Reference）
MODEL TPM-200F
0207-001
118
L コンベア部（手前基準）
L CONVEYOR SECTION（Front Reference）

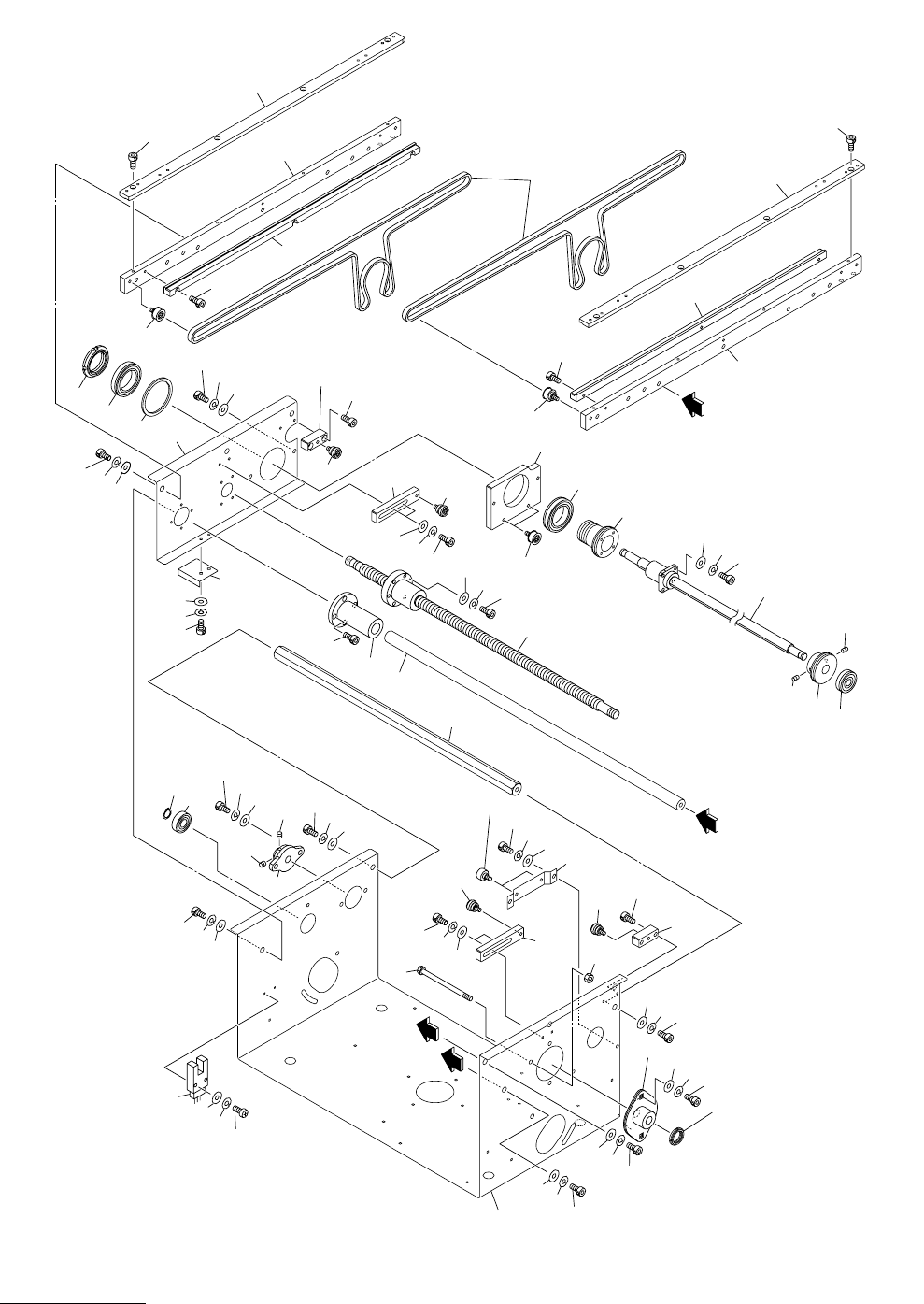

Fig. HL-1 コンベアベース Conveyor Base
17
77
79
78
62
62
9
81
10
63
64
63
19
62
64
63
62
64
63
75
29
71
65
65
14
66
3
2
23
13
71
30
20
22
2
13
24
1
65
80
70
70
5
25
28
14
71
6
66
28
29
73
26
12
11
61
31
65
74
62
18
63
64
67
68
71
14
75
62
64
70
70
63
62
64
63
65
27
13
14
76
16
B
B
A
A
62
64
63
67
69
68
4
13
71
30
21
15
61
20
74
74
8
7
72
61
21
Fig.HL-1
TPM-200F
MODEL TPM-200F
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
119
HL-1
1 630 108 1755 GUIDE,LINEAR 1 782HL-110-001
2 630 108 5432 BEARING,RADIAL 2 782HL-110-002
3 630 108 4732 NUT 1 782HL-110-003
4 630 008 5303 BEARING,UNIT 1 782HL-110-004
5 630 001 1548 BEARING,RADIAL 1 782HL-110-005
6 630 108 1571 BALL SCREW 1 782HL-110-006
7 630 001 1289 BEARING,RADIAL 1 782HL-110-007
8 411 000 7300 RING C 12 1 782HL-110-008
9 630 031 0566 BEARING,UNIT 1 782HL-110-009
10 630 031 0573 NUT 1 782HL-110-010
11 630 108 5401 SHAFT,LINEAR 1 782HL-110-011
12 630 108 8037 BUSH,BALL 1 782HL-110-012
13 630 106 8978 PULLEY,FLAT 8 782HL-110-013
14 630 106 8961 PULLEY,FLAT 4 782HL-110-014
15 630 108 5395 BELT,FLAT 2 782HL-110-015
16 630 108 5722 BOLT,HEX 1 782HL-110-016
17 630 000 0245 SENSOR,PHOTO 1 BPH371 782HL-110-017
18 630 107 8007 BRACKET 1 782HL-110-018
19 630 107 7994 BASE 1 782HL-110-019
20 630 107 8014 PLATE 2 782HL-110-020
21 630 107 8021 GUIDE 2 782HL-110-021
22 630 107 8045 PLATE 1 782HL-110-022
23 630 107 8083 SPACER 1 782HL-110-023
24 630 107 8069 PULLEY 1 782HL-110-024
25 630 107 8076 PULLEY 1 782HL-110-025
26 630 107 8175 SHAFT 1 782HL-110-026
27 630 107 8052 BRACKET 1 782HL-110-027
28 630 107 8090 BLOCK 2 782HL-110-028
29 630 107 8106 BLOCK 2 782HL-110-029
30 630 107 8038 GUIDE 2 782HL-110-030
31 630 107 8113 BRACKET 1 782HL-110-031
61 630 000 7619 BOLT,HEX-SCT 10 782HL-110-061
62 411 141 4305 WASHER V 6X12.5X1.6 14 782HL-110-062
63 411 141 3001 WASHER SPR 6 14 782HL-110-063
64 630 000 7886 BOLT,HEX-SCT 12 782HL-110-064
65 411 141 2905 WASHER SPR 4 14 782HL-110-065
66 630 000 7626 BOLT,HEX-SCT 4 782HL-110-066
67 411 141 4107 WASHER V 5X10X1 4 782HL-110-067
68 411 141 6705 WASHER SPR 5 4 782HL-110-068
69 630 000 7756 BOLT,HEX-SCT 2 782HL-110-069
70 630 000 8944 SET SCREW 4 782HL-110-070
71 630 000 7657 BOLT,HEX-SCT 14 782HL-110-071
72 630 000 7602 BOLT,HEX-SCT 4 782HL-110-072
73 630 000 7749 BOLT,HEX-SCT 2 782HL-110-073
74 411 141 4008 WASHER V 4X9X0.8 10 782HL-110-074
75 630 001 0213 WASHER 4 782HL-110-075
76 411 141 0703 NUT HEX 6 1 782HL-110-076
77 411 119 1909 WASHER V 3X7X0.5 2 782HL-110-077
78 411 086 4408 WASHER SPR 3 2 782HL-110-078
79 411 040 7803 SCR PAN 3X12 2 782HL-110-079
