チャック部（奥基準） CHUCK SECTION（Rear Reference）

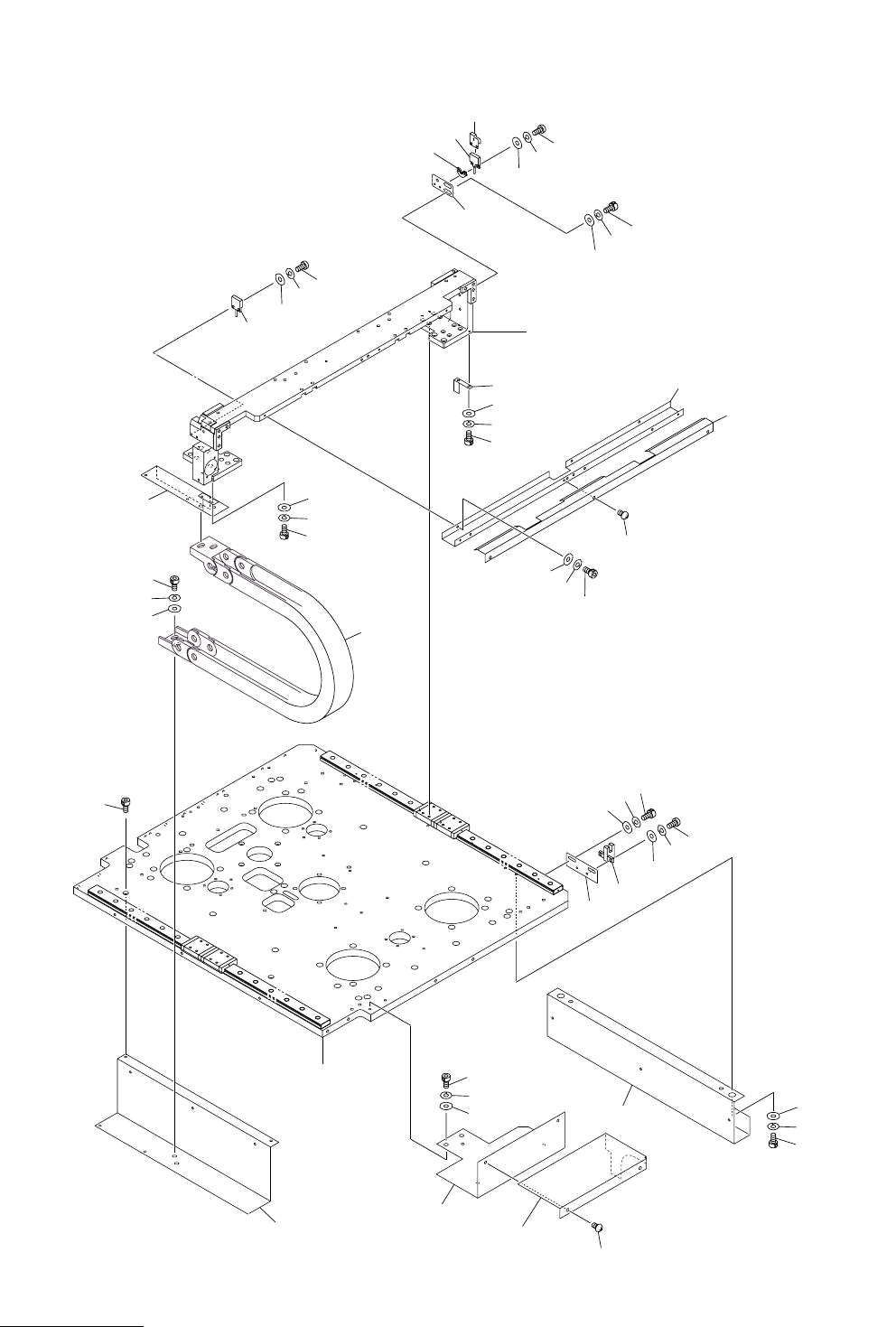

Fig. E-5 チャックベース周辺部 Chuck Base Periphery
Fig.E-5
TPM-200R
See Fig.F-1
Key No.214
408
409
464
See Fig.F-1
Key No.20
402
407
411
461
462
468
412
463
462
461
406
473
462
461
410
413
474
471
470
470
471
472
461
462
463
405
404
470
471
478
474
469
401
415
401
414
466
479
465
466
479
465
466
467
465
403
475
476
477
MODEL TPM-200R
0209-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
65
E-5
401 630 108 4831 SENSOR,PHOTO 1 BPH061, B061 782E--110-401
402 630 032 5287 SENSOR,PHOTO 1 BPH251 782E--110-402
403 630 108 4817 MECH PARTS(BEAR) 1 782E--110-403
404 630 107 5761 BRACKET 1 782E--110-404
405 630 107 5778 COVER 1 782E--110-405
406 630 107 5259 PLATE 1 782E--110-406
407 630 107 5327 PLATE 1 782E--110-407
408 630 107 5815 BRACKET 1 782E--110-408
409 630 107 5822 COVER 1 782E--110-409
410 630 107 5419 BRACKET 1 782E--110-410
411 630 107 5426 BRACKET 1 782E--110-411
412 630 107 5808 BRACKET 1 782E--110-412
413 630 107 9370 PLATE 1 782E--110-413
414 630 110 1279 SENSOR,PELEC(SPACER) 1 782E--110-414
415 630 115 3827 SENSOR,PELEC(SLIT) 1 782E--110-415
461 411 141 3902 WASHER V 3X7X0.5 9 782E--110-461
462 411 141 2806 WASHER SPR 3 9 782E--110-462
463 630 000 7503 BOLT,HEX-SCT 5 782E--110-463
464 411 050 5004 SCR TRS 3X6 3 782E--110-464
465 411 119 1909 WASHER V 3X7X0.5 6 782E--110-465
466 411 086 4408 WASHER SPR 3 6 782E--110-466
467 411 041 8908 SCR PAN 3X6 2 782E--110-467
468 630 000 7527 BOLT,HEX-SCT 2 782E--110-468
469 411 051 1708 SCR TRS 4X6 2 782E--110-469
470 411 141 4008 WASHER V 4X9X0.8 6 782E--110-470
471 411 141 2905 WASHER SPR 4 6 782E--110-471
472 630 000 7633 BOLT,HEX-SCT 2 782E--110-472
473 630 000 7510 BOLT,HEX-SCT 2 782E--110-473
474 630 000 7626 BOLT,HEX-SCT 4 782E--110-474
475 411 141 4107 WASHER V 5X10X1 4 782E--110-475
476 411 141 6705 WASHER SPR 5 4 782E--110-476
477 630 000 7732 BOLT,HEX-SCT 4 782E--110-477
478 630 000 7619 BOLT,HEX-SCT 2 782E--110-478
479 411 042 0703 SCR PAN 3X8 4 782E--110-479
