MEMO
MODEL TPM-200F
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
40
352 630 077 5631 PIN,LOCATE 2 782E--110-352
353 630 114 3255 COVER 1 782E--110-353
361 630 000 7619 BOLT,HEX-SCT 20 782E--110-361
362 630 000 7626 BOLT,HEX-SCT 14 782E--110-362
363 630 000 7503 BOLT,HEX-SCT 18 782E--110-363
364 411 141 3902 WASHER V 3X7X0.5 7 782E--110-364
365 411 141 2806 WASHER SPR 3 7 782E--110-365
366 630 000 7534 BOLT,HEX-SCT 14 782E--110-366
367 630 000 7763 BOLT,HEX-SCT 21 782E--110-367
368 411 141 4107 WASHER V 5X10X1 19 782E--110-368
369 411 141 6705 WASHER SPR 5 19 782E--110-369
370 411 142 6605 SCR PAN 2X16 2 782E--110-370
371 411 141 0505 NUT HEX 5 2 782E--110-371
372 630 000 7572 BOLT,HEX-SCT 1 782E--110-372
375 630 000 7633 BOLT,HEX-SCT 2 782E--110-375
376 411 141 4008 WASHER V 4X9X0.8 2 782E--110-376
377 411 141 2905 WASHER SPR 4 2 782E--110-377
378 630 000 7527 BOLT,HEX-SCT 4 782E--110-378
379 630 000 7831 BOLT,HEX-SCT 4 782E--110-379
380 630 008 2296 SET SCREW 2 782E--110-380
E-4
MEMO
MODEL TPM-200F
0209-001
42
チャック部（手前基準） CHUCK SECTION（Front Reference）

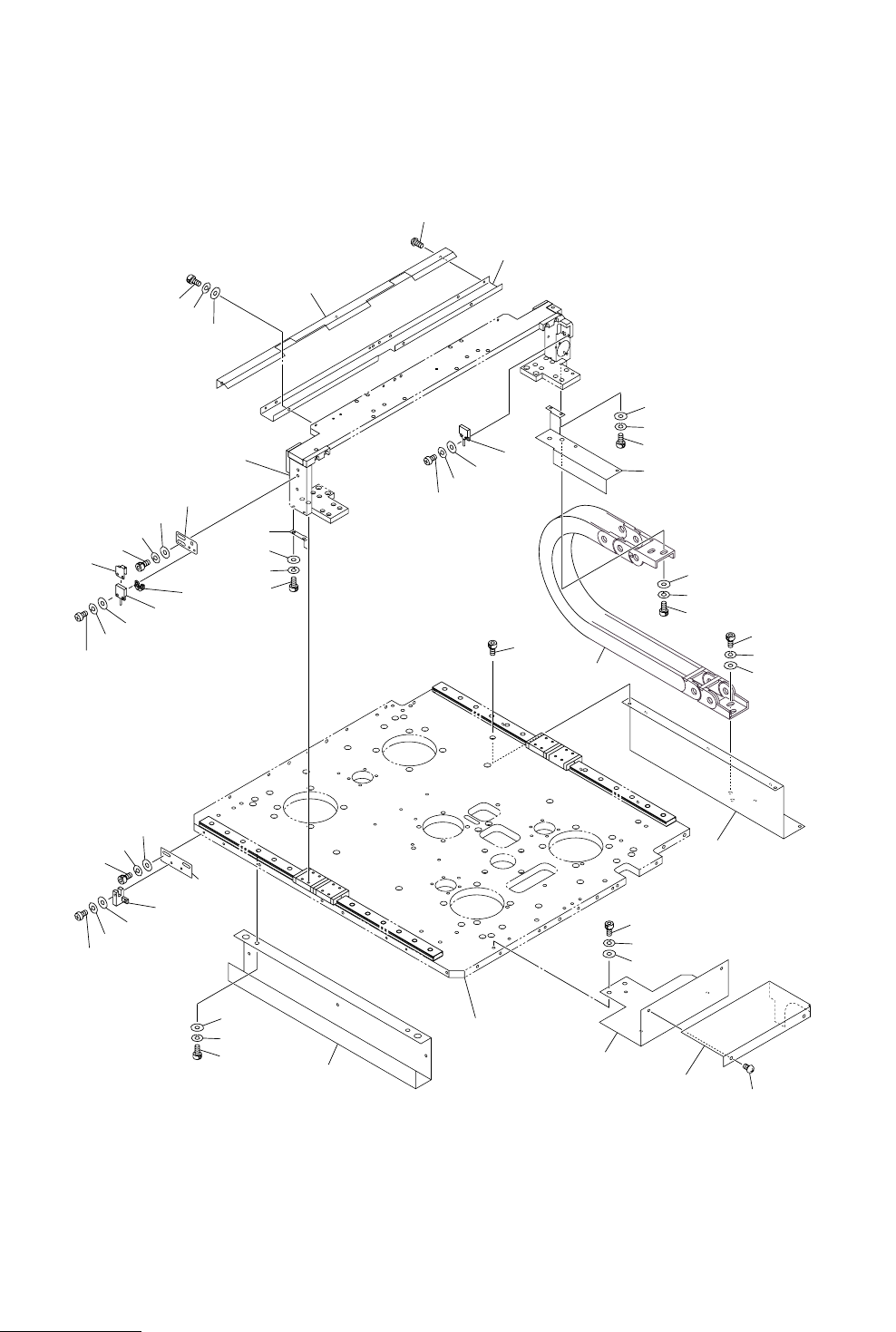

Fig. E-5 チャックベース周辺部 Chuck Base Periphery
Fig.E-5
TPM-200F
403
464
404
405
408
409
469
411
See Fig.F-1
Key No.20
See Fig.E-1
Key No.214
461
462
468
465
402
407
466
467
412
470
471
478
413
415
463
463
462
461
462
461
406
473
462
461
410
477
476
475
474
471
470
470
471
472
475
476
477
465
401
414
466
479
474
465
401
466
479
