MODEL TPM-200F/R 0209-001 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 227 P-3 20 1 630 092 8129 MECH P ARTS 1 782P--1 10-201 20 2 630 009 6057 MECH P ARTS(MAGNET CA TCHE) 2 782P--1 10-202 20 3 630 088 5347 SWITCH,L…
MODEL TPM-200F/R
0207-001
226
カバー部 COVER SECTION

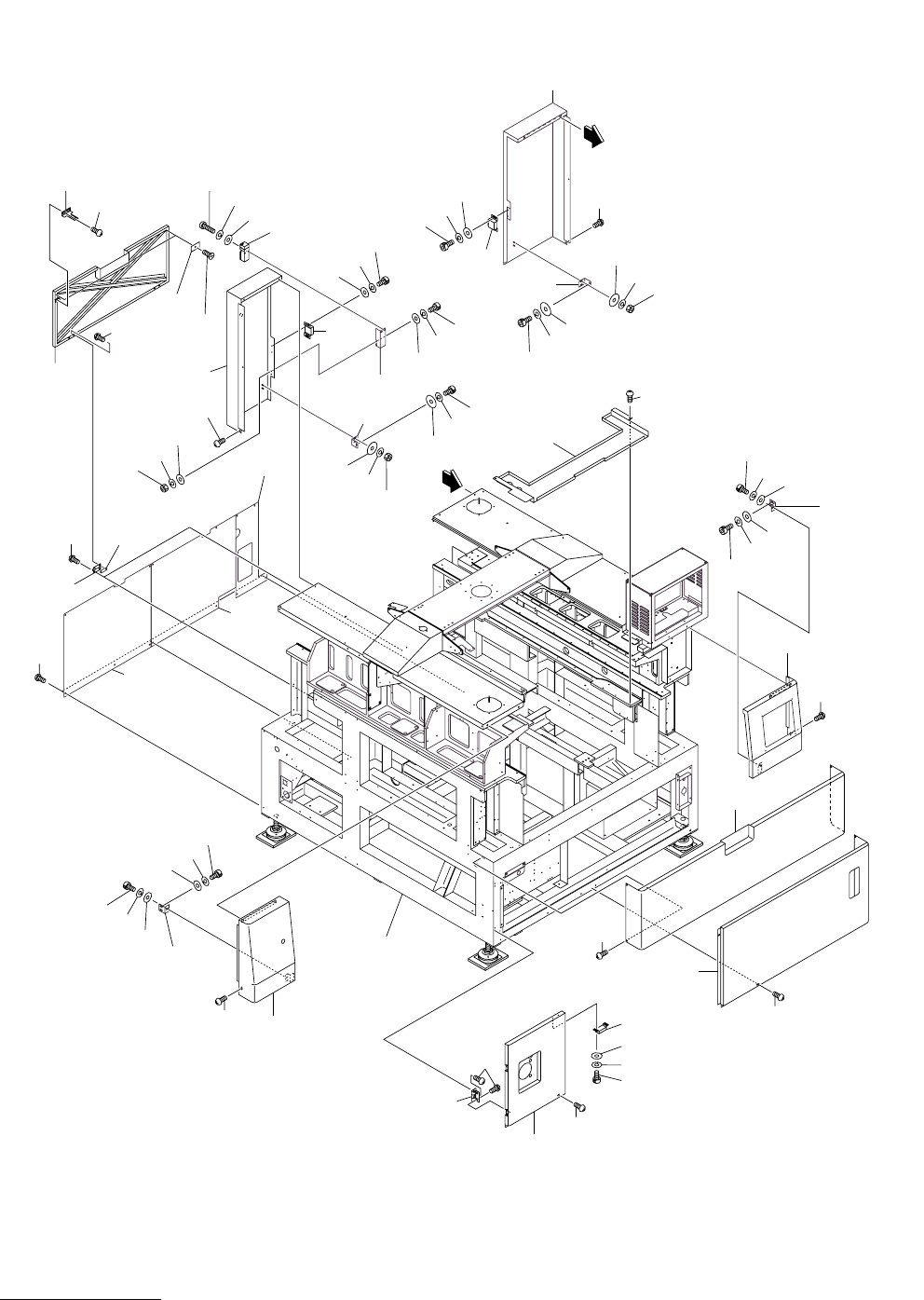

Fig. P-3 カバー１ Cover-1
Fig.P-3
TPM-200F/R
276
275
274
203
269
268
273
279
220
215
218
202
212
273
268
269
265
266
270
219
205
267
266
265
214
213
222
204
216
218
202
264
279
264
208
280
223
201
See Fig K-1
Key No.1
268
211
273
269
206
208
207
263
262
261
210
264
261
262
263
217
263
262
261
217
278
267
266
277
271
272
272
264
264
271
278
263
262
261
267
266
277
A
A
264
264
264
264
264
202
282
MODEL TPM-200F/R
0209-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
227
P-3
201 630 092 8129 MECH PARTS 1 782P--110-201
202 630 009 6057 MECH PARTS(MAGNET CATCHE) 2 782P--110-202
203 630 088 5347 SWITCH,LIMIT(DOOR SWITCH) 1 SQ003 782P--110-203
204 630 009 5586 HINGE 2 782P--110-204
205 630 114 1848 COVER 1 782P--110-205
206 630 114 0421 COVER 1 782P--110-206
207 630 111 6808 COVER 1 782P--110-207
208 630 114 0520 COVER 1 782P--110-208
209 630 114 0537 COVER 1 782P--110-209
210 630 114 0582 COVER 1 782P--110-210
211 630 112 1338 COVER 1 782P--110-211
212 630 112 1246 COVER 1 782P--110-212
213 630 112 1239 COVER 1 782P--110-213
214 630 112 1222 COVER 1 782P--110-214
215 630 114 2104 COVER 1 782P--110-215
216 630 114 2098 COVER 1 782P--110-216
217 630 111 7188 BRACKET 2 782P--110-217
218 630 112 1352 BRACKET 2 782P--110-218
219 630 112 1161 BRACKET 1 782P--110-219
220 630 112 1147 PLATE 2 782P--110-220
222 630 073 5727 SWITCH,LIMIT 1 782P--110-222
223 630 094 5225 HINGE 2 782P--110-223
224 630 115 4763 NAME PLATE 1 782P--110-224
261 411 141 4107 WASHER V 5X10X1 6 782P--110-261
262 411 141 6705 WASHER SPR 5 6 782P--110-262
263 630 000 7756 BOLT,HEX-SCT 6 782P--110-263
264 411 140 8007 SCR TRS 5X6 29 782P--110-264
265 411 141 4008 WASHER V 4X9X0.8 4 782P--110-265
266 411 141 2905 WASHER SPR 4 8 782P--110-266
267 411 141 0307 NUT HEX 4 6 782P--110-267
268 411 141 2806 WASHER SPR 3 6 782P--110-268
269 630 000 7503 BOLT,HEX-SCT 6 782P--110-269
270 630 000 7626 BOLT,HEX-SCT 2 782P--110-270
271 411 141 3001 WASHER SPR 6 2 782P--110-271
272 630 000 7862 BOLT,HEX-SCT 2 782P--110-272
273 411 141 3902 WASHER V 3X7X0.5 6 782P--110-273
274 411 119 2104 WASHER V 4X9X0.8 2 782P--110-274
275 411 008 1706 WASHER SPR 4 2 782P--110-275
276 411 113 2407 SCR PAN 4X30 2 782P--110-276
277 630 001 0213 WASHER 4 782P--110-277
278 630 001 0237 WASHER 2 782P--110-278
279 411 113 7501 SCR TRS 4X10 8 782P--110-279
280 411 050 5004 SCR TRS 3X6 8 782P--110-280
282 411 002 2600 SCR FLT 3X6 2 782P--110-282
MODEL TPM-200F/R
0207-001
228
カバー部 COVER SECTION
Fig. P-4 カバー２ Cover-2
See Fig.K-1
Key No.1
Fig.P-4
TPM-200F/R
314
361
308
302
311
315
310
303
307
301
306
309
366
367
368
361
361
304
318
305
317
312
313
361
316
366
367
368
365
363
362
322
362
363
369
320
319
321
368
367
366
368
367
366
368
367
366
A
B
B
A
361
361
362
319
321
320
322
363
369
362
319
321
320
322
363
369
368
367
366
366
367
368
368
367
366
