MODEL TPM-200F/R 0207-001 12 テーブル部 T ABLE SECTION Fig. B-1 Z 軸駆動部 Z Axis Driver 79 80 7 18 82 81 1 76 71 70 5 12 62 61 63 65 68 64 67 71 70 72 65 66 64 67 4 3 14 2 65 68 64 13 74 75 4 73 74 75 3 14 73 4 65 66 64 62 61 63…
11
MODEL TPM-200F/R
0207-001
Fig. B テーブル部 TABLE SECTION
MODEL TPM-200F/R
0207-001
12
テーブル部 TABLE SECTION

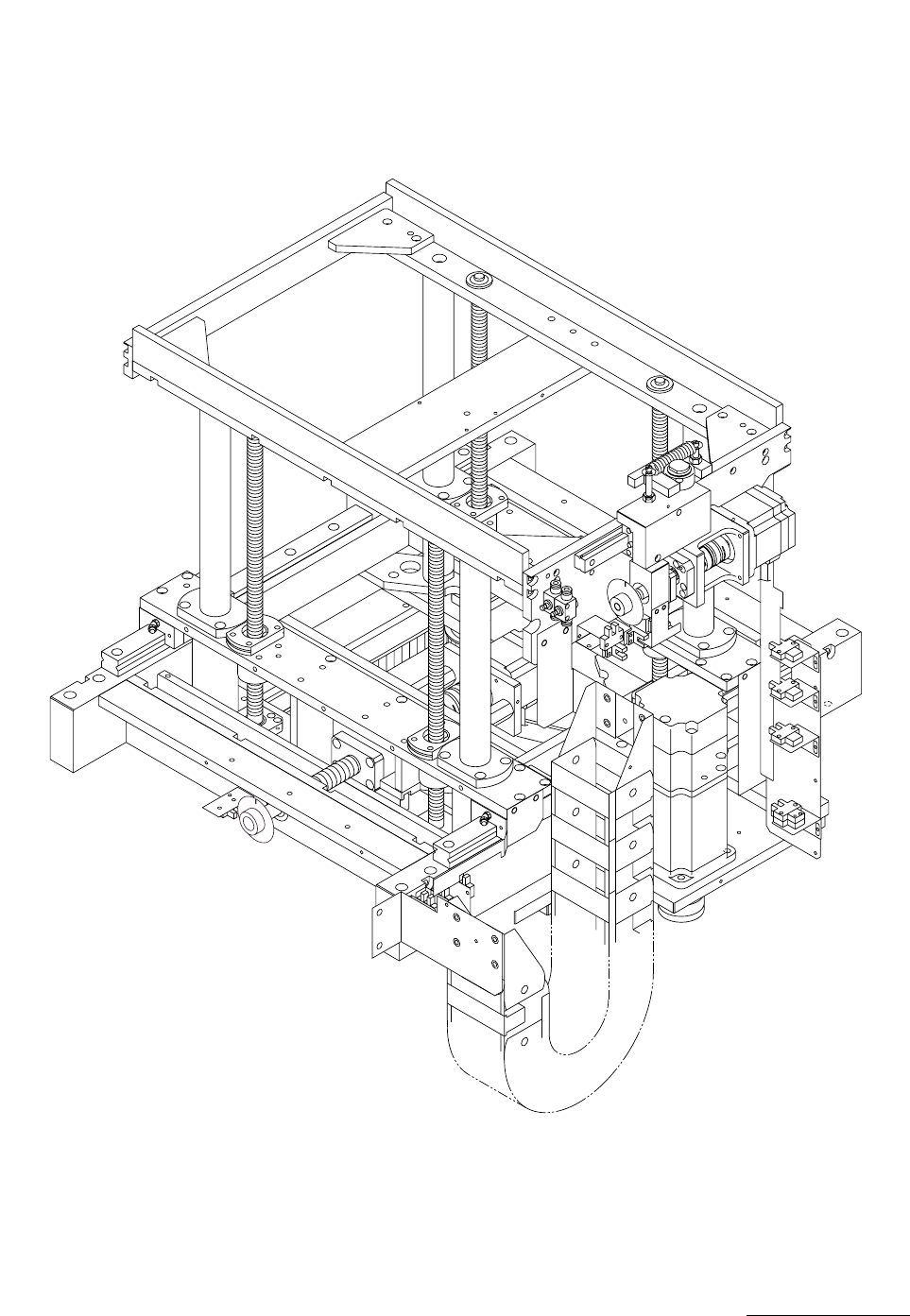

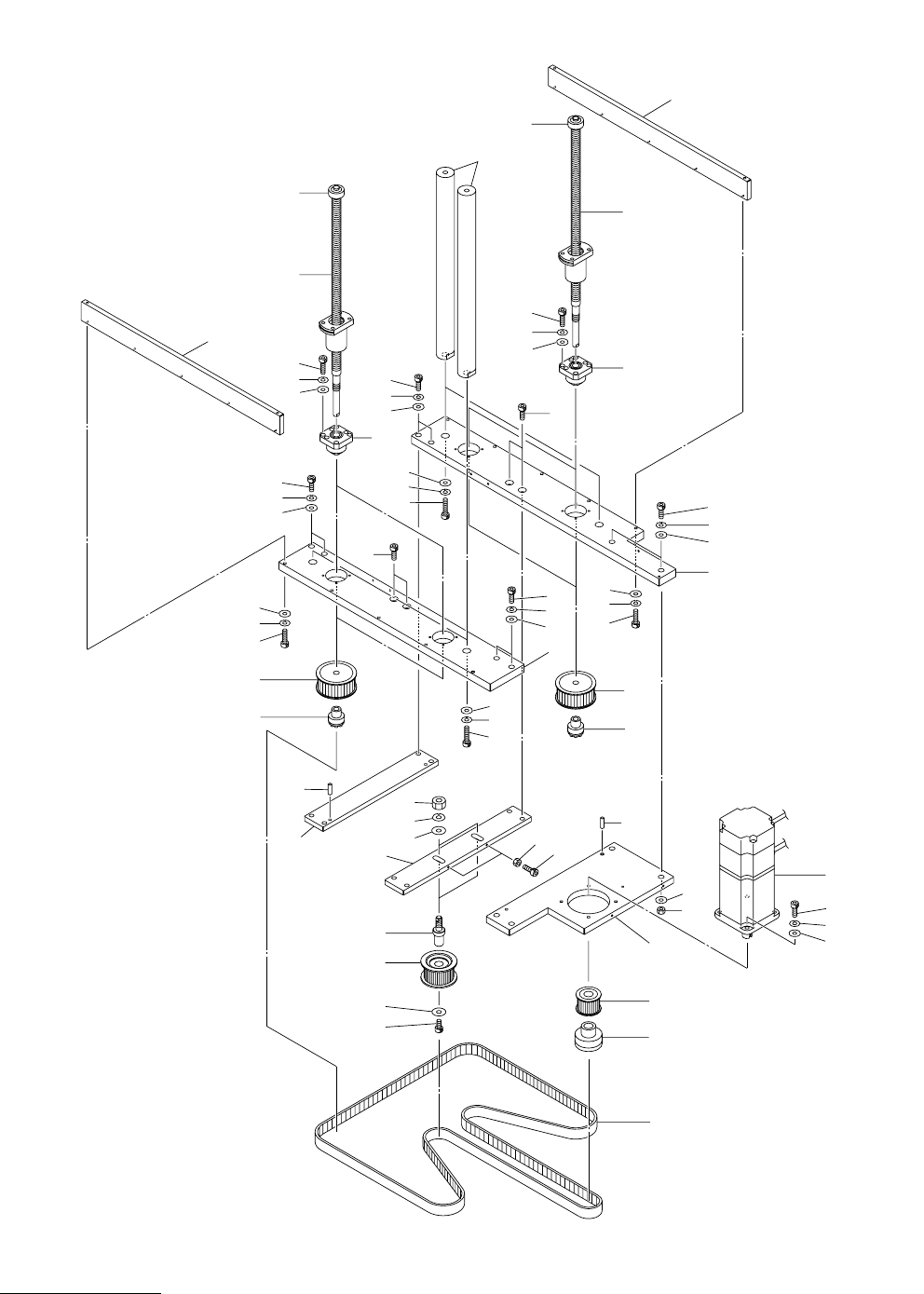

Fig. B-1 Z 軸駆動部 Z Axis Driver
79
80
7
18
82
81
1
76
71
70
5
12
62
61
63
65
68
64
67
71
70
72
65
66
64
67
4
3
14
2
65
68
64
13
74
75
4
73
74
75
3
14
73
4
65
66
64
62
61
63
6
6
5
72
1
15
16
11
10
9
17
84
83
85
8
64
69
4
78
77
Fig.B-1
TPM-200F/R
MODEL TPM-200F/R
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
13
B-1
1 630 108 4671 PIN,LOCATE 4 782B--110-001
2 630 108 4602 SHAFT,LINEAR 4 782B--110-002
3 630 108 1588 BALL SCREW 4 782B--110-003
4 630 013 6241 BEARING,UNIT 4 782B--110-004
5 630 108 4541 PULLEY,TIMING 4 782B--110-005
6 630 092 8044 CLAMP 4 782B--110-006
7 630 108 4589 PULLEY,FLAT 2 782B--110-007
8 630 108 4534 MOTOR,AC-SERVO 1 MSVM017,R88M-W75030H-B
782B--110-008
9 630 108 4558 PULLEY,TIMING 1 782B--110-009
10 630 108 4572 CLAMP 1 782B--110-010
11 630 108 4565 BELT,TIMING 1 782B--110-011
12 630 107 4429 PLATE 1 782B--110-012
13 630 107 4412 PLATE 1 782B--110-013
14 630 107 4474 PLATE 2 782B--110-014
15 630 107 4481 PLATE 1 782B--110-015
16 630 107 4436 PLATE 1 782B--110-016
17 630 107 4405 PLATE 1 782B--110-017
18 630 107 4443 SHAFT 2 782B--110-018
61 411 141 4107 WASHER V 5X10X1 10 782B--110-061
62 411 141 6705 WASHER SPR 5 10 782B--110-062
63 630 000 7787 BOLT,HEX-SCT 10 782B--110-063
64 411 141 4503 WASHER V 8X17X1.6 12 782B--110-064
65 411 141 3100 WASHER SPR 8 8 782B--110-065
66 630 000 8036 BOLT,HEX-SCT 4 782B--110-066
67 630 000 8012 BOLT,HEX-SCT 4 782B--110-067
68 630 000 8050 BOLT,HEX-SCT 4 782B--110-068
69 411 141 0901 NUT HEX 8 4 782B--110-069
70 411 141 4800 WASHER V 12X24X2.5 4 782B--110-070
71 411 141 3308 WASHER SPR 12 4 782B--110-071
72 630 000 8241 BOLT,HEX-SCT 4 782B--110-072
73 411 141 4008 WASHER V 4X9X0.8 16 782B--110-073
74 411 141 2905 WASHER SPR 4 16 782B--110-074
75 630 000 7671 BOLT,HEX-SCT 16 782B--110-075
76 411 141 1106 NUT HEX 10 2 782B--110-076
77 411 141 4701 WASHER V 10X21X2 2 782B--110-077
78 411 141 3209 WASHER SPR 10 2 782B--110-078
79 630 001 0237 WASHER 2 782B--110-079
80 630 000 7886 BOLT,HEX-SCT 2 782B--110-080
81 630 000 7671 BOLT,HEX-SCT 2 782B--110-081
82 411 141 0307 NUT HEX 4 2 782B--110-082
83 411 141 4305 WASHER V 6X12.5X1.6 4 782B--110-083
84 411 141 3001 WASHER SPR 6 4 782B--110-084
85 630 000 7909 BOLT,HEX-SCT 4 782B--110-085
