MODEL TPM-200R 0207-001 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 137 HL-2 10 1 630 069 3799 GEAR,REDUCTION 1 782HL-1 10-101 10 2 630 088 4272 MOTOR,REVERSIBLE 1 M002,USM425-41 1WJ 782HL-1 10-102 10 3 630 1 15 54…
MODEL TPM-200R
0207-001
136
L コンベア部（奥基準）
L CONVEYOR SECTION（Rear Reference）

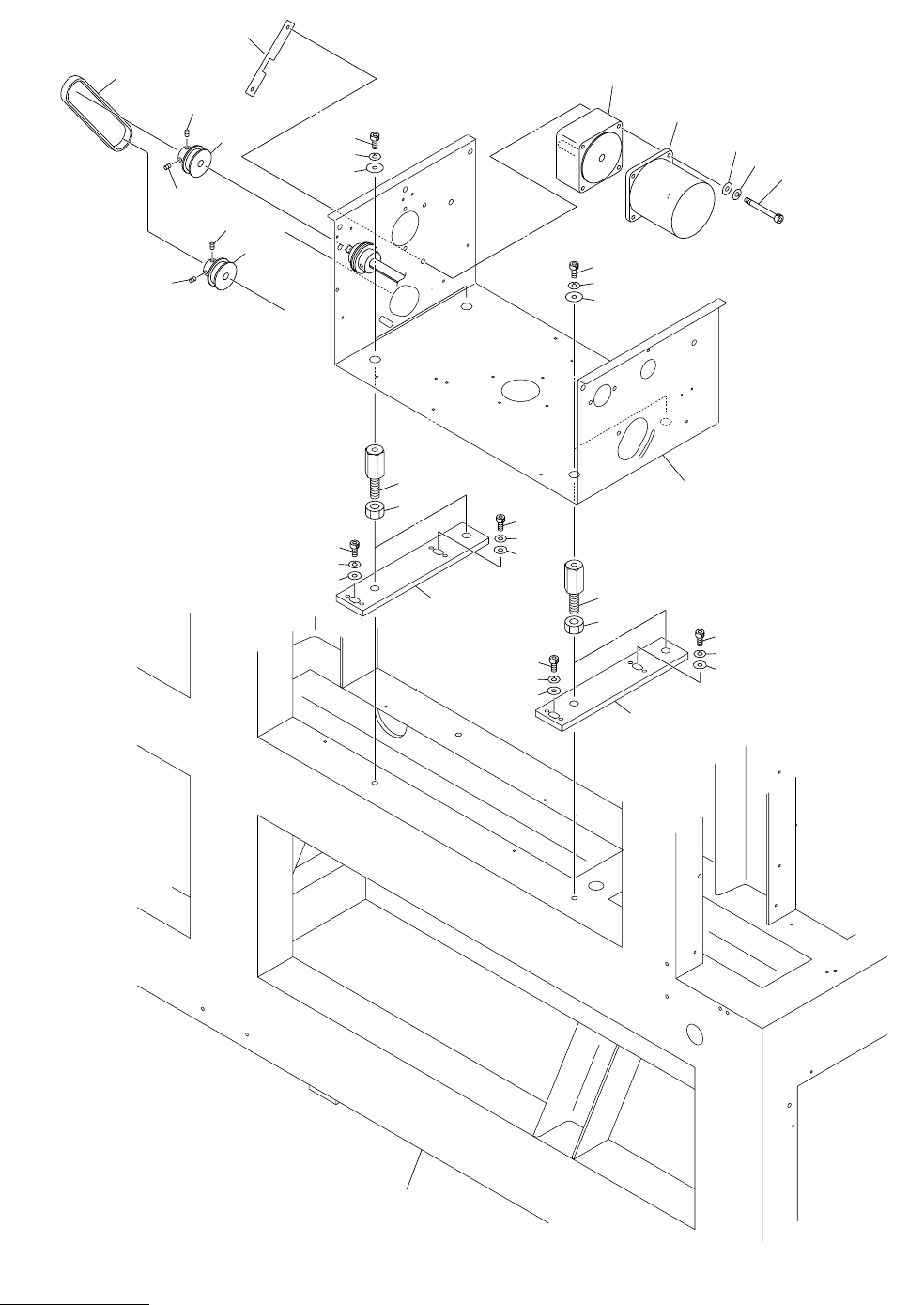

Fig. HL-2 基板搬送駆動部 P.C.B. Transfer Driver
106
161
105
Fig.HL-2
TPM-200R
164
163
162
164
163
162
106
161
105
164
163
162
164
163
162
107
103
168
103
168
104
168
168
101
102
164
163
162
165
166
167
164
163
162
See Fig HL-1
Key No.19
See Fig K-1
Key No.1
MODEL TPM-200R
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
137
HL-2
101 630 069 3799 GEAR,REDUCTION 1 782HL-110-101
102 630 088 4272 MOTOR,REVERSIBLE 1 M002,USM425-411WJ
782HL-110-102
103 630 115 5449 PULLEY,TIMING 2 782HL-110-103
104 630 053 2395 BELT,TIMING 1 782HL-110-104
105 630 107 8199 PLATE 2 782HL-110-105
106 630 107 8182 SHAFT 4 782HL-110-106
107 630 107 8120 PLATE 1 782HL-110-107
161 411 141 1304 NUT HEX 12 4 782HL-110-161
162 630 001 0244 WASHER 8 782HL-110-162
163 411 141 3100 WASHER SPR 8 8 782HL-110-163
164 630 000 8012 BOLT,HEX-SCT 8 782HL-110-164
165 411 141 4107 WASHER V 5X10X1 2 782HL-110-165
166 411 141 6705 WASHER SPR 5 2 782HL-110-166
167 630 000 7831 BOLT,HEX-SCT 2 782HL-110-167
168 630 000 8951 SET SCREW 4 782HL-110-168
MODEL TPM-200R
0207-001
138
L コンベア部（奥基準）
L CONVEYOR SECTION（Rear Reference）
Fig. HL-3 コンベア幅変更部 Conveyor Width Change Section
Fig.HL-3
TPM-200R
263
262
261
201
See Fig HL-1
Key No.19
264
202
205
204
264
202
