MODEL TPM-200F/R 0207-001 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 15 B-2 10 1 630 108 1656 BALL SCREW 1 782B--1 10-101 10 2 630 005 1377 BEARING,UNIT 1 782B--1 10-102 10 3 630 091 2432 MOTOR,STEPPING 1 MPM019,B…
MODEL TPM-200F/R
0207-001
14
テーブル部 TABLE SECTION

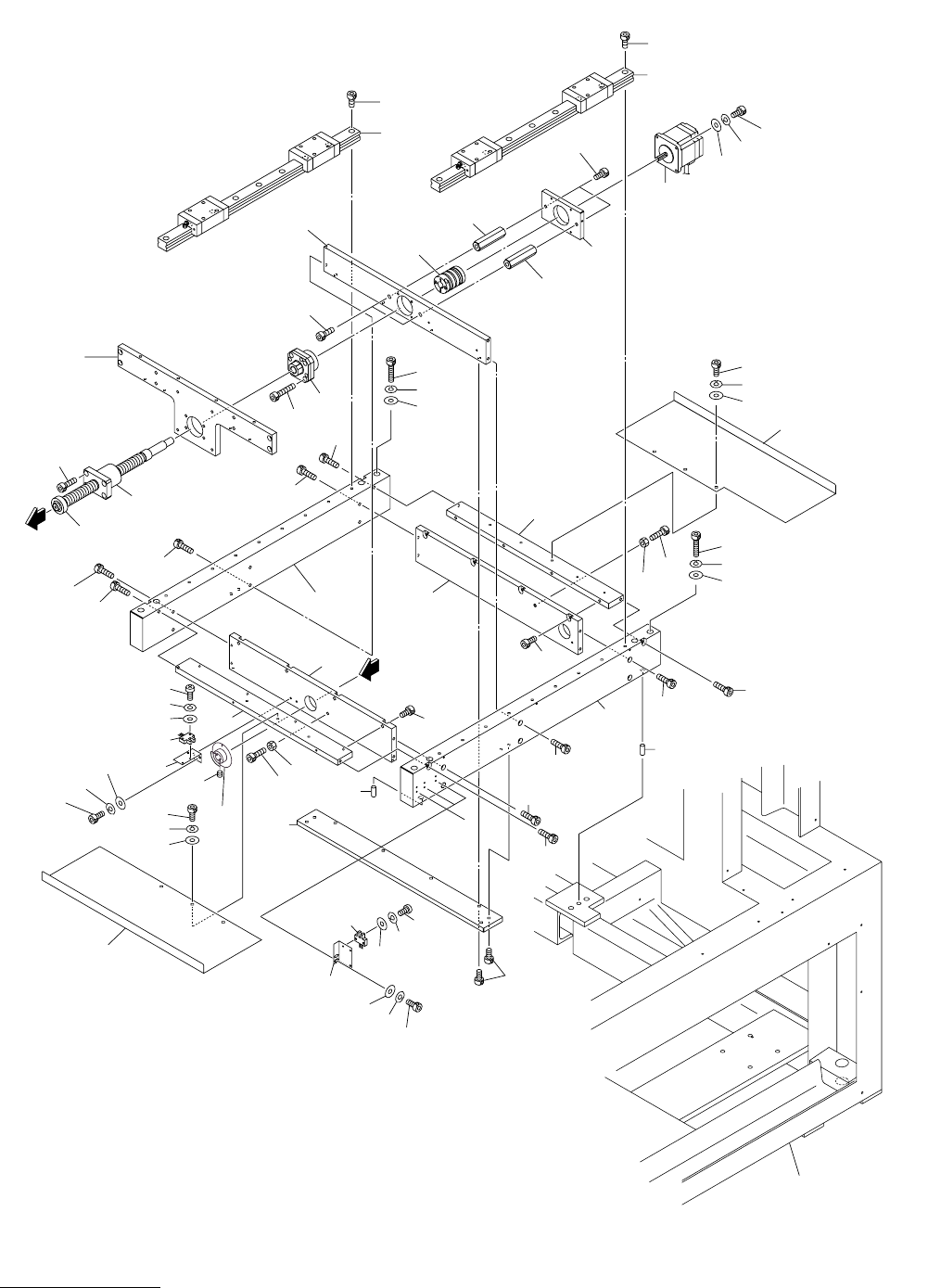

Fig. B-2 X 軸駆動部 X Axis Driver
166
123
108
161
161
163
162
113
111
A
164
110
109
161
161
161
A
165
168
169
170
171
179
170
169
166
103
114
104
116
116
165
106
117
165
106
178
102
115
101
161
161
112
177
176
183
119
177
176
183
120
164
161
161
107
163
162
161
107
181
180
182
172
118
122
102
173
175
105
174
181
180
183
Fig.B-2
TPM-200F/R
174
175
173
105
169
170
179
121
See Fig K-1
Key No.1
MODEL TPM-200F/R
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
15
B-2
101 630 108 1656 BALL SCREW 1 782B--110-101
102 630 005 1377 BEARING,UNIT 1 782B--110-102
103 630 091 2432 MOTOR,STEPPING 1 MPM019,B2083-D21ASM
782B--110-103
104 630 108 4633 COUPLING 1 782B--110-104
105 630 000 0245 SENSOR,PHOTO 4 BPH091-094 782B--110-105
106 630 108 1731 GUIDE,LINEAR 2 782B--110-106
107 630 101 0311 PIN,LOCATE 2 782B--110-107
108 630 107 4313 PLATE 1 782B--110-108
109 630 107 4306 PLATE 1 782B--110-109
110 630 107 4351 PLATE 1 782B--110-110
111 630 107 4368 PLATE 1 782B--110-111
112 630 107 4344 PLATE 1 782B--110-112
113 630 107 4375 PLATE 1 782B--110-113
114 630 107 4320 PLATE 1 782B--110-114
115 630 107 4191 PLATE 1 782B--110-115
116 630 107 4399 SHAFT 2 782B--110-116
117 630 107 4382 PLATE 1 782B--110-117
118 630 107 4092 PLATE 1 782B--110-118
119 630 107 4566 COVER 1 782B--110-119
120 630 107 4573 COVER 1 782B--110-120
121 630 107 4528 BRACKET 3 782B--110-121
122 630 107 4603 PLATE 1 782B--110-122
123 630 107 4337 PLATE 1 782B--110-123
161 630 000 7923 BOLT,HEX-SCT 16 782B--110-161
162 630 000 7978 BOLT,HEX-SCT 2 782B--110-162
163 411 141 0703 NUT HEX 6 2 782B--110-163
164 630 000 7886 BOLT,HEX-SCT 8 782B--110-164
165 630 000 7893 BOLT,HEX-SCT 22 782B--110-165
166 630 000 7879 BOLT,HEX-SCT 10 782B--110-166
168 630 000 9040 SET SCREW 2 782B--110-168
169 411 141 4008 WASHER V 4X9X0.8 12 782B--110-169
170 411 141 2905 WASHER SPR 4 12 782B--110-170
171 630 000 7657 BOLT,HEX-SCT 4 782B--110-171
172 630 000 8920 SET SCREW 2 782B--110-172
173 411 119 1909 WASHER V 3X7X0.5 8 782B--110-173
174 411 086 4408 WASHER SPR 3 8 782B--110-174
175 411 040 7803 SCR PAN 3X12 8 782B--110-175
176 630 001 0220 WASHER 6 782B--110-176
177 411 141 6705 WASHER SPR 5 6 782B--110-177
178 630 000 7770 BOLT,HEX-SCT 4 782B--110-178
179 630 000 7626 BOLT,HEX-SCT 8 782B--110-179
180 411 141 4701 WASHER V 10X21X2 8 782B--110-180
181 411 141 3209 WASHER SPR 10 8 782B--110-181
182 630 000 8203 BOLT,HEX-SCT 8 782B--110-182
183 630 000 7756 BOLT,HEX-SCT 6 782B--110-183
MODEL TPM-200F/R
0207-001
16
テーブル部 TABLE SECTION
Fig. B-3 X テーブル X Table
270
269
269
270
209
207
207
261
208
205
261
261
203
263
262
264
263
262
264
263
262
264
263
262
264
261
201
261
201
268
263
262
261
264
261
204
261
268
208
261
261
261
270
207
209
270
269
210
269
269
269
269
210
207
See Fig.B-2
Key No.106
See Fig.B-1
Key No.3
See Fig.B-1
Key No.3
See Fig.B-2
Key No.106
See Fig.B-2
Key No.115
269
262
263
264
206
206
273
272
202
212
275
262
263
279
211
276
277
278
273
272
202
212
274
276
277
278
Fig.B-3
TPM-200F/R
