MODEL TPM-200F/R 0207-001 180 クリーニング部 CLEANING SECTION Fig. M-2 クリーニングベース Cleaning Base 162 163 161 162 163 117 161 116 121 122 105 165 166 102 164 165 170 101 115 102 164 162 167 161 106 176 177 181 120 109 131 162 169 …
MODEL TPM-200F/R
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
179
M-1
1 630 109 9774 CYLINDER 1 BPS095 782M--110-001
2 630 003 7241 PIPE FITTINGS 4 782M--110-002
3 630 109 8647 PLATE 1 782M--110-003
4 630 109 8517 PLATE 1 782M--110-004
5 630 109 8500 PLATE 1 782M--110-005
6 630 109 8586 PLATE 2 782M--110-006
7 630 081 7508 PIPE FITTINGS 2 782M--110-007
8 630 029 8727 CYLINDER 1 BPS096 782M--110-008
61 411 141 4008 WASHER V 4X9X0.8 8 782M--110-061
62 411 141 2905 WASHER SPR 4 8 782M--110-062
63 630 000 7626 BOLT,HEX-SCT 8 782M--110-063
64 630 001 0237 WASHER 8 782M--110-064
65 411 141 3001 WASHER SPR 6 8 782M--110-065
66 630 000 7923 BOLT,HEX-SCT 8 782M--110-066
67 630 000 7817 BOLT,HEX-SCT 8 782M--110-067
MODEL TPM-200F/R
0207-001
180
クリーニング部 CLEANING SECTION

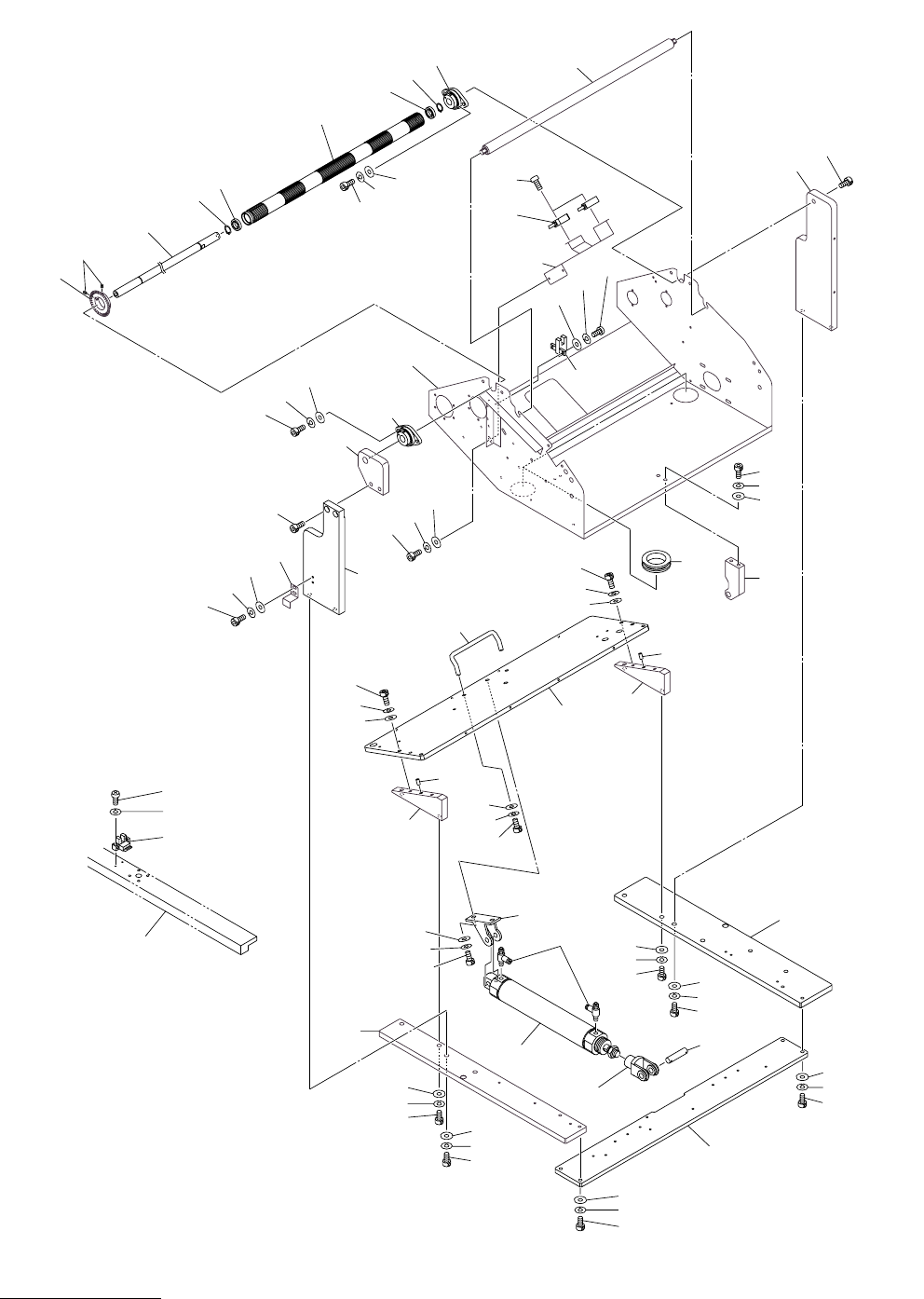

Fig. M-2 クリーニングベース Cleaning Base
162
163
161
162
163
117
161
116
121
122
105
165
166
102
164
165
170
101
115
102
164
162
167
161
106
176
177
181
120
109
131
162
169
168
128
183
161
109
108
107
124
108
107
123
174
125
162
175
113
119
126
161
104
103
165
166
164
165
170
164
179
110
180
122
172
171
173
165
164
168
114
See Fig.M-1
Key No.5
Fig.M-2
TPM-200F/R
182
184
182
111
112
.
130
161
162
175
129
176
177
168
118
178
162
167
161
105
MODEL TPM-200F/R
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
181
M-2
101 630 109 9644 CYLINDER 1 BPS080,081 782M--110-101
102 630 096 6626 MECH PARTS 1 782M--110-102
103 630 109 9651 MECH PARTS(BRACKET) 1 782M--110-103
104 630 115 0833 AIR LINE EQPT 2 782M--110-104
105 630 074 3913 PIN,LOCATE 2 782M--110-105
106 630 030 1601 GRIP 1 782M--110-106
107 630 108 5074 BEARING,RADIAL 2 782M--110-107
108 411 000 7508 RING C 15 2 782M--110-108
109 630 001 1951 BEARING,UNIT 2 782M--110-109
110 630 000 0252 SENSOR,PHOTO 1 BPH094 782M--110-110
111 630 109 9729 SENSOR,PHOTO 1 BPH064 782M--110-111
112 630 109 9736 SENSOR,PHOTO 1 B06F 782M--110-112
113 630 032 5287 SENSOR,PHOTO 1 BPH082 782M--110-113
114 630 110 1118 ACCESSORY,WIRING 2 782M--110-114
115 630 109 8487 PLATE 1 782M--110-115
116 630 109 8494 PLATE 1 782M--110-116
117 630 109 8524 PLATE 1 782M--110-117
118 630 109 8746 BLOCK 1 782M--110-118
119 630 109 8661 BLOCK 1 782M--110-119
120 630 109 8463 HOLDER 1 782M--110-120
121 630 109 8470 PLATE 1 782M--110-121
122 630 109 8654 BLOCK 2 782M--110-122
123 630 109 8807 ROD 1 782M--110-123
124 630 109 8838 ROLLER 1 782M--110-124
125 630 109 8531 PLATE 1 782M--110-125
126 630 109 8432 SHAFT 1 782M--110-126
128 630 109 8760 BRACKET 1 782M--110-128
129 630 109 8753 BRACKET 1 782M--110-129
130 630 109 8982 FRAME 1 782M--110-130
131 630 110 9817 BLOCK 1 782M--110-131
161 411 141 4305 WASHER V 6X12.5X1.6 14 782M--110-161
162 411 141 3001 WASHER SPR 6 14 782M--110-162
163 630 000 7909 BOLT,HEX-SCT 4 782M--110-163
164 411 141 4503 WASHER V 8X17X1.6 10 782M--110-164
165 411 141 3100 WASHER SPR 8 10 782M--110-165
166 630 000 8012 BOLT,HEX-SCT 4 782M--110-166
167 630 000 7893 BOLT,HEX-SCT 4 782M--110-167
168 630 000 8005 BOLT,HEX-SCT 4 782M--110-168
169 630 000 7879 BOLT,HEX-SCT 2 782M--110-169
170 630 000 8029 BOLT,HEX-SCT 4 782M--110-170
171 411 141 4107 WASHER V 5X10X1 2 782M--110-171
172 411 141 6705 WASHER SPR 5 2 782M--110-172
173 630 000 7770 BOLT,HEX-SCT 2 782M--110-173
174 630 000 8920 SET SCREW 2 782M--110-174
175 630 000 7886 BOLT,HEX-SCT 4 782M--110-175
176 411 141 4008 WASHER V 4X9X0.8 4 782M--110-176
177 411 141 2905 WASHER SPR 4 4 782M--110-177
178 630 000 7619 BOLT,HEX-SCT 2 782M--110-178
179 411 086 4408 WASHER SPR 3 2 782M--110-179
180 411 040 7803 SCR PAN 3X12 2 782M--110-180
