MODEL TPM-200R 0207-001 Key No . P AR T No. P AR T NAME Q’ty REMARKS NOTE 139 HL-3 20 1 630 091 2432 MOTOR,STEPPING MPM037,B2083-D21ASM 782HL-1 10-201 20 2 630 1 15 5456 PULLEY ,TIMING 1 782HL-1 10-202 20 3 630 1 15 5470…
MODEL TPM-200R
0207-001
138
L コンベア部（奥基準）
L CONVEYOR SECTION（Rear Reference）

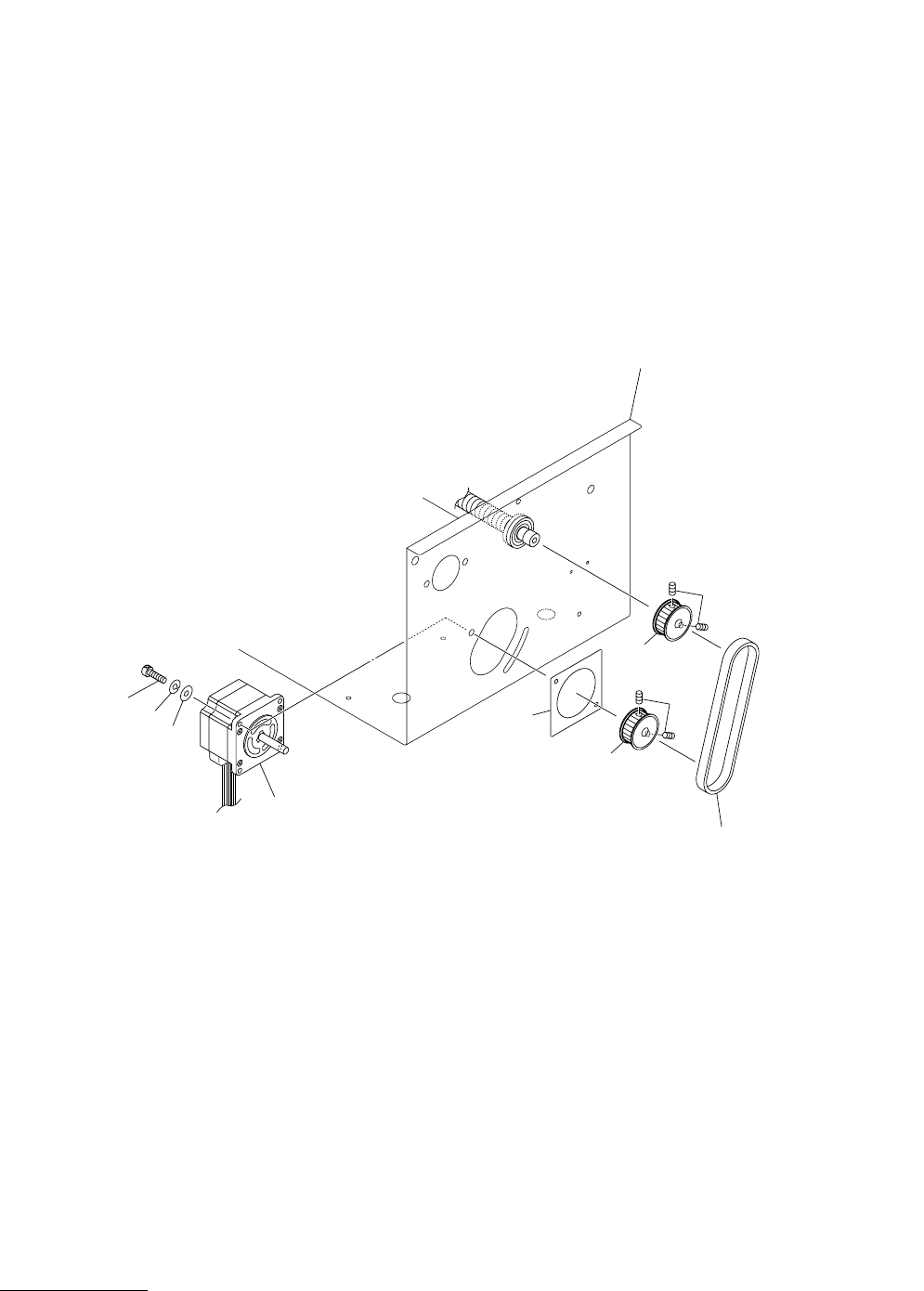

Fig. HL-3 コンベア幅変更部 Conveyor Width Change Section
Fig.HL-3
TPM-200R
263
262
261
201
See Fig HL-1
Key No.19
264
202
205
204
264
202
MODEL TPM-200R
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
139
HL-3
201 630 091 2432 MOTOR,STEPPING MPM037,B2083-D21ASM
782HL-110-201
202 630 115 5456 PULLEY,TIMING 1 782HL-110-202
203 630 115 5470 PULLEY,TIMING 1 782HL-110-203
204 630 109 0931 BELT,TIMING 1 782HL-110-204
205 630 107 8137 PLATE 1 782HL-110-205
261 411 141 4008 WASHER V 4X9X0.8 2 782HL-110-261
262 411 141 2905 WASHER SPR 4 2 782HL-110-262
263 630 000 7657 BOLT,HEX-SCT 2 782HL-110-263
264 630 000 8944 SET SCREW 2 782HL-110-264
265 630 000 8951 SET SCREW 2 782HL-110-265
MODEL TPM-200R
0207-001
140
L コンベア部（奥基準）
L CONVEYOR SECTION（Rear Reference）

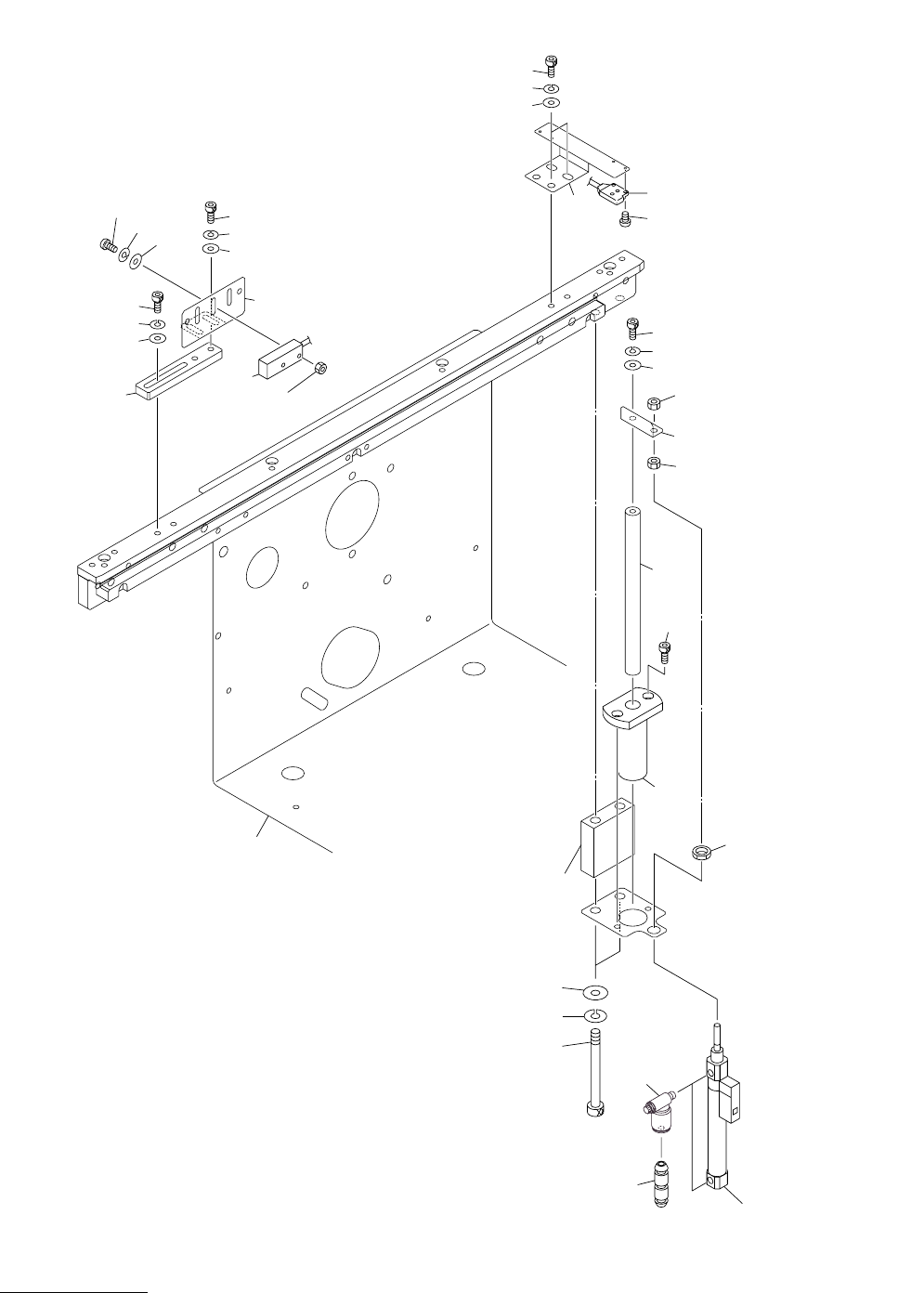

Fig. HL-4
基板検出部、基板ストッパ
P.C.B. Detector , P.C.B. Stopper
309
369
368
375
302
303
366
367
364
363
308
304
304
304
See Fig HL-1
Key No.19
Fig.HL-4
TPM-200R
363
362
364
365
306
301
363
364
370
374
373
372
371
312
310
363
364
365
311
305
304
313
