MODEL TPM-200F/R 0207-001 194 クリーニング部 CLEANING SECTION Fig. M-8 電装部 Electrical Parts Fig.M-8 TPM-200F/R See Fig M-1 Key No.3 764 762 763 764 762 763 704 703 765 702 720 761 762 763 717 761 762 763 710 711 714 716 719 715…
MODEL TPM-200F/R
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
193
M-7
601 630 096 6831 MECH PARTS (TANK) 1 782M--110-601
602 630 109 9613 PIPE FITTINGS 1 782M--110-602
603 630 109 9699 PIPE FITTINGS 2 782M--110-603
604 630 044 6333 SENSOR,PROXIMITY 1 BPX083 782M--110-604
605 630 109 8777 BRACKET 1 782M--110-605
606 630 088 1554 SPACER 4 782M--110-606
607 630 109 8784 BRACKET 1 782M--110-607
661 411 141 3902 WASHER V 3X7X0.5 2 782M--110-661
662 411 141 2806 WASHER SPR 3 2 782M--110-662
663 630 000 7510 BOLT,HEX-SCT 2 782M--110-663
664 411 141 4107 WASHER V 5X10X1 4 782M--110-664
665 411 141 6705 WASHER SPR 5 4 782M--110-665
666 630 000 7794 BOLT,HEX-SCT 2 782M--110-666
668 411 119 1909 WASHER V 3X7X0.5 2 782M--110-668
669 411 086 4408 WASHER SPR 3 2 782M--110-669
670 411 113 0700 SCR PAN 3X16 2 782M--110-670
671 630 000 7756 BOLT,HEX-SCT 2 782M--110-671
MODEL TPM-200F/R
0207-001
194

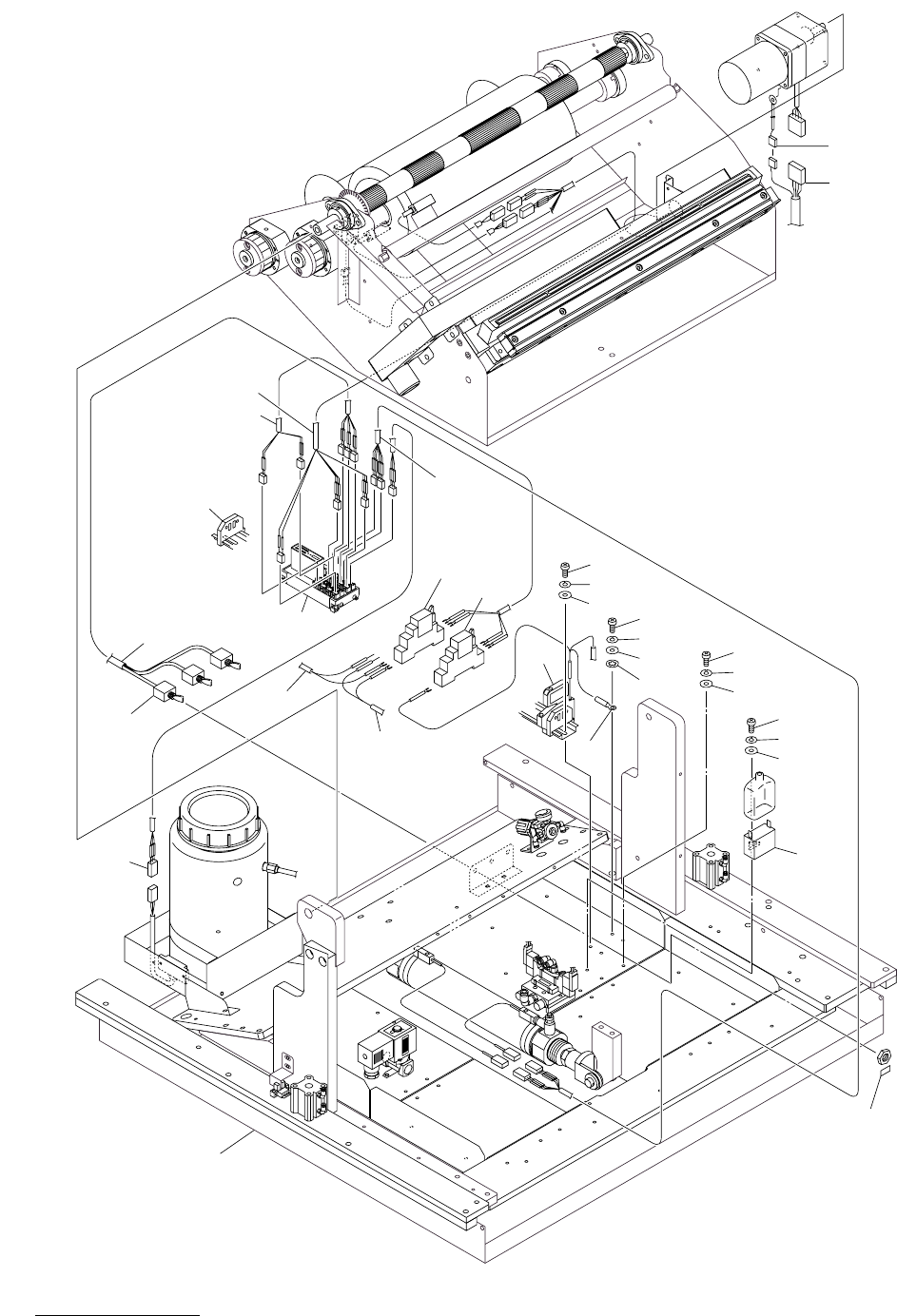

クリーニング部 CLEANING SECTION
Fig. M-8 電装部 Electrical Parts
Fig.M-8
TPM-200F/R
See Fig M-1
Key No.3
764
762
763
764
762
763
704
703
765
702
720
761
762
763
717
761
762
763
710
711
714
716
719
715
712
701
708
707
718
713
709
.
706
705
.
MODEL TPM-200F/R
0207-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
195
M-8
701 630 112 5770 CORD 1 782M--110-701
702 630 112 5763 CORD 1 XNC1900-XNC900,901
782M--110-702
703 630 112 4100 TERMINAL 1 XNC08A,08B- 782M--110-703
704 423 022 8104 FUSE 250V 2A 1 F118 782M--110-704
705 630 063 5423 RELAY 1 K08A 782M--110-705
706 630 063 5430 SOCKET 1 782M--110-706
707 630 068 9723 RELAY 1 K08C 782M--110-707
708 630 049 2064 SOCKET 1 782M--110-708
709 630 106 4611 UNIT,I/O 1 N008,SAB10-TM16H43A
782M--110-709
710 630 112 5787 CORD 1 XNC08A,08C- 782M--110-710
711 630 112 5800 CORD 1 XNC082,084,08F-XNC1084,108F
782M--110-711
712 630 112 5824 CORD 1 XNC083-XNC1083 782M--110-712
713 630 112 5831 CORD 1 XNC085,086,087- 782M--110-713
714 630 089 2611 SWITCH,TOGGLE 3 S085,086,087 782M--110-714
715 630 112 5794 CORD 1 782M--110-715
716 630 112 5855 CORD 1 782M--110-716
717 630 091 1732 COMP,CR 1 782M--110-717
718 630 112 5817 CORD 1 XNC080,081-XNC1080,1081
782M--110-718
719 630 115 6071 NAME PLATE,INDEX 1 782M--110-719
720 630 112 5756 CORD 1 XNC901- 782M--110-720
761 411 042 3001 SCR PAN 4X10 2 782M--110-761
762 411 008 1706 WASHER SPR 4 6 782M--110-762
763 411 119 2104 WASHER V 4X9X0.8 6 782M--110-763
764 411 043 5004 SCR PAN 4X8 4 782M--110-764
765 411 087 0508 WASHER IN TW 4 2 782M--110-765
