SIPLACE Axis T est er Handbuch für das Achsprüfgerät / Axis T est er Manual Ausgabe 08/2003 Edition 5 Sicherheitshinweise 15 5 Sic herhei t shin weise W A RNUNG 5 Nur SIPLACE - T e chniker oder entsprechend qua lifiziert…
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
3 Lieferumfang Ausgabe 08/2003 Edition
14
P Vier BNC-Buchsen, Anschlussimpedanz 50 Ohm.
Die Belegung der Buchsen ist programmierbar. Sie können mit folgenden Signalen belegt wer-
den:
– Spursignal A oder B TTL-Pegel, max. 5 V
– Nullimpuls TTL-Pegel t
min
= 1 µsec
– Endemeldung TTL-Pegel t
min
> 10 msec
– Trigger TTL-Pegel t
min
> 10 msec
– Zählfehler TTL-Pegel, Triggersignal vom Zählfehlersensor für das Oszilloskop
–V
Soll
± 10 V, Analog-Signal, R
i
= 10 kOhm
– Kraft ± 10 V Analog-Signal, R
i
= 10 kOhm
–V
REG
(Summenstrom)± 10 V Analog-Signal, R
i
= 10 kOhm
– Positionsabweichung ± 10 V Analog-Signal; das Signal wird im Achsprüfgerät intern
erzeugt.
3 Lieferumfang
Zum Lieferumfang des SIPLACE Axis Tester, komplett, Artikel-Nr. 03002801-01, gehören fol-
gende Komponenten:
– SIPLACE Axis Tester, Art.-Nr. 03000761-01
– Testkabel A361 ... A363 (Länge 150 cm) mit 37-poligem Stecker und 37-poliger Buchse zum
Anschluss an die Achsansteuerungen von S2x-, F4/F5- und HS-Automaten,
Art.-Nr. 03002803-01
– CAN-Bus-Kabel, Art.-Nr. 00349679-03
– RS232 C-Kabel, Art.-Nr. 03002804-01
– Handbuch für das Achsprüfgerät, Art.-Nr. 00193370-01
– Optional: Adapter SAT - KSP A360 zum Anschluss an die Achsansteuerung KSP A360 von
S15-, F3-, G-Automaten und Wafflepack-Wechsler, Art.-Nr. 003002874-01
4 Hilfsmittel für die Achsdiagnose
– SITEST-Programm und Bedienungsanleitung für den jeweiligen Automaten
– Einstellanleitung für den jeweiligen Automaten
SIPLACE Axis Tester Handbuch für das Achsprüfgerät / Axis Tester Manual
Ausgabe 08/2003 Edition 5 Sicherheitshinweise
15
5 Sicherheitshinweise
WARNUNG 5
Nur SIPLACE-
Techniker oder entsprechend qualifizierte Personen dürfen Einstellungen und Ar-
beiten
zur Diagnose oder Fehlersuche an den Achssystemen durchführen. Dies gilt ebenso für
Aufruf und Bedienung des SITEST-Programms.
Æ Beachten Sie die geltenden Unfallverhütungsvorschriften, insbesondere DIN EN 60204.
Æ Das Achsprüfgerät darf nur bei gedrücktem NOT-HALT-Taster angeschlossen werden.
Æ Der Schlüsselschalter darf nur von qualifiziertem und geschultem Personal auf Einrichtbetrieb
("I") gestellt werden!
Der Schlüsselschalter darf während des Betriebes nur dann in Stellung "I" (Einrichtbetrieb) ge-
dreht werden, wenn Sie dazu in den Anleitungen oder im Dialog mit der Stationssoftware auf-
gefordert werden!
Æ Bringen Sie bei eingeschalteter Station niemals Ihren Kopf oder Ihre Arme in den Verfahrbe-
reich der Portale!
Æ Die Schutzeinrichtungen dürfen nicht verändert werden. Insbesondere ist es verboten, Schutz-
schalter zu überbrücken oder Schutzeinrichtungen zu entfernen.
WARNUNG
Beachten Sie beim Verschieben des Portals unbedingt folgende Punkte, um Schäden am Be-
stückkopf oder Kleberdosiereinheit zu vermeiden: 5
– Verschieben Sie das Portal niemals, indem Sie mit den Händen gegen den Bestückkopf oder
die Kleberdosiereinheit drücken.
– Verschieben Sie das Portal niemals, wenn die Z-Achse abgesenkt ist.
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
6 Struktur der Bedienoberfläche Ausgabe 08/2003 Edition
16
6 Struktur der Bedienoberfläche
6.1 Hauptmenü

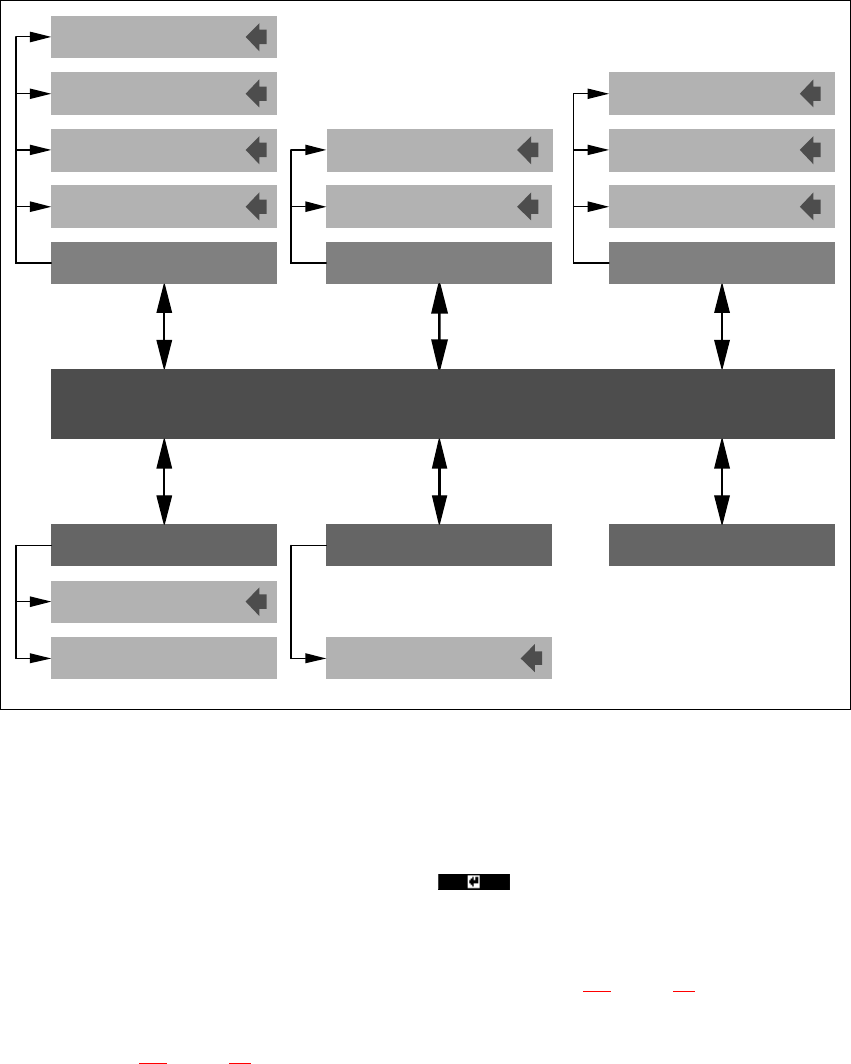

Abb. 6 - 1 Hauptmenü der Bedienoberfläche
Das Hauptmenü wird von der Startseite des Achsprüfgeräts aufgerufen. Auf dem Bildschirm wird
ein Fenster mit folgenden Menüpunkten eingeblendet:
– Schliessen
Wenn Sie diese Taste und danach RETURN ( ), wird das Fenster des Hauptmenüs
geschlossen.
– Konfiguration
Die Struktur des Menüs "Konfiguration" finden Sie in Abschnitt 6.2
, Seite 18.
– Maschine
In Abschnitt 6.3
, Seite 19 ist die Struktur des Menüs "Maschine" dargestellt.
+DXSWPHQ
%HHQGHQ
hEHU
6\VWHPVWHXHUXQJ .RQILJXUDWLRQ 0DVFKLQH
Einstellungen
Benutzer
Anzeige
Anschlüsse
Signalausgänge
Einheit ändern
F-Maschine
S-MaschineS-Maschine
HS-Maschine
PC herunterfahren:
PC herunterfahren: Ja
6FKOLHHQ
Startup-Fenster
